Компактный стерео микшер
Чт авг 06, 2015 08:59:38
Всем привет!
Есть дома несколько устройств - ретро комп, PC и т.п. Хочется подключить их одновременно к одним колонкам типа SOLO 1 (активные), при этом иметь возможность регулировать громкость сигнала с каждого устройства отдельно. Ретро комп, например, не имеет регулировки громкости своих звуковых карт, поэтому нужна индивидуальная регулировка.
Решено использовать для этих целей микшер. Устройства, которые предлагаются в магазинах - слишком нагружены лишним функционалом, при этом стоят как атомный ледокол.
Поэтому я поискал в сети схемы подходящих микшеров, на одной из них остановился, вот она:
http://sombox.com.br/amplificadores/mix ... icrofones/
http://soundbass.org.ua/wp-content/uplo ... _shema.jpg
Убрал из неё всё лишнее, получилось вот так:
https://yadi.sk/i/_C0gBvdTiHiyy
В результате хочу получить:
1. Маленькая коробочка
2. Четыре входа 3,5 stereo
3. Один выход 3,5 stereo
4. Вход питания 12V (если получится, то 5V)
5. Четыре ручки (простейшие стерео потенциометры)
6. Четыре тумблера для отключения входов (опционально)
Всё
Квест заключается в том, что я очень очень начинающий радиолюбитель.
Т.е., схему прочесть худо бедно могу, спаять могу (собирал схемы в том числе с Altera epm3064ati100), а вот найти ошибки в схеме - это для меня тёмный лес. Читаю литературу, учусь, но хочется-то скорее уже всё собрать
План такой:
1. При помощи местных котов привести схему в рабочее состояние.
2. Самому максимально вникнуть зачем какой элемент
3. Освоить ДИПТрейс, перерисовать в нем схему и развести плату
4. Освоить ЛУТ
5. Собрать девайс и наслаждаться результатом трудов
Поможете?
Есть дома несколько устройств - ретро комп, PC и т.п. Хочется подключить их одновременно к одним колонкам типа SOLO 1 (активные), при этом иметь возможность регулировать громкость сигнала с каждого устройства отдельно. Ретро комп, например, не имеет регулировки громкости своих звуковых карт, поэтому нужна индивидуальная регулировка.
Решено использовать для этих целей микшер. Устройства, которые предлагаются в магазинах - слишком нагружены лишним функционалом, при этом стоят как атомный ледокол.
Поэтому я поискал в сети схемы подходящих микшеров, на одной из них остановился, вот она:
http://sombox.com.br/amplificadores/mix ... icrofones/
http://soundbass.org.ua/wp-content/uplo ... _shema.jpg
Убрал из неё всё лишнее, получилось вот так:
https://yadi.sk/i/_C0gBvdTiHiyy
В результате хочу получить:
1. Маленькая коробочка
2. Четыре входа 3,5 stereo
3. Один выход 3,5 stereo
4. Вход питания 12V (если получится, то 5V)
5. Четыре ручки (простейшие стерео потенциометры)
6. Четыре тумблера для отключения входов (опционально)
Всё
Квест заключается в том, что я очень очень начинающий радиолюбитель.
Т.е., схему прочесть худо бедно могу, спаять могу (собирал схемы в том числе с Altera epm3064ati100), а вот найти ошибки в схеме - это для меня тёмный лес. Читаю литературу, учусь, но хочется-то скорее уже всё собрать План такой:
1. При помощи местных котов привести схему в рабочее состояние.
2. Самому максимально вникнуть зачем какой элемент
3. Освоить ДИПТрейс, перерисовать в нем схему и развести плату
4. Освоить ЛУТ
5. Собрать девайс и наслаждаться результатом трудов
Поможете?
Re: Компактный стерео микшер
Чт авг 06, 2015 20:38:54
Ещё разные схемки - http://radiokot.ru/circuit/audio/other/ - мож, чего полегче для начала подберёте,
или вот простой микшер - http://www.freecircuits.ru/printpage-172.html
или вот простой микшер - http://www.freecircuits.ru/printpage-172.html
Re: Компактный стерео микшер
Чт авг 06, 2015 21:24:57
Andrew_Curds с какой целью нужен именно микшер? (Имеется потребность наслаждаться звучанием нескольких источников одновременно?)

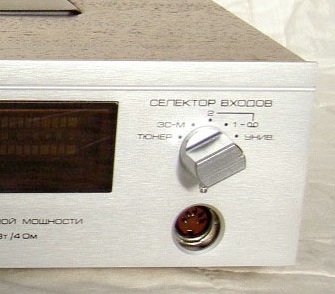

Здесь скорее уместен коммутатор (селектор) входных сигналов, простейший на галетном переключателе или кнопках.
Микшер необходим при разного рода музыкальных экспериментах или наложении звуков при монтаже видео, хотя сейчас такая работа выполняется на компьютере.
Здесь скорее уместен коммутатор (селектор) входных сигналов, простейший на галетном переключателе или кнопках.
Микшер необходим при разного рода музыкальных экспериментах или наложении звуков при монтаже видео, хотя сейчас такая работа выполняется на компьютере.
- Вложения
-
- Селектор входов.jpg
- (34.77 KiB) Скачиваний: 4986
Re: Компактный стерео микшер
Пт авг 07, 2015 09:03:08
mikes357 писал(а):Ещё разные схемки - http://radiokot.ru/circuit/audio/other/ - мож, чего полегче для начала подберёте,
или вот простой микшер - http://www.freecircuits.ru/printpage-172.html
Спасибо за ссылки!
Я пока только внимательно посмотрел схему простого микшера. Насколько я понял, судя по описанию, это только один моно модуль. В описании упоминаются транзисторы Т11-Т12, которых нет на схеме... Видимо они во втором, не отраженном на схеме модуле. Т.е., чтобы мне получить при помощи этого простого модуля, модуль на 4 стерео входа, мне нужно просто добавить еще один такой же модуль и как-то их согласовать: вместо одноканальных R1`...R4`, поставить двухканальные, объединить вход питания и еще наверняка что-то.
Еще раз спасибо, попробую разобраться
Re: Компактный стерео микшер
Пт авг 07, 2015 09:23:56
-serg- писал(а):Andrew_Curds с какой целью нужен именно микшер? (Имеется потребность наслаждаться звучанием нескольких источников одновременно?)
Здесь скорее уместен коммутатор (селектор) входных сигналов, простейший на галетном переключателе или кнопках.
Цель - получить stereo разветвитель.
Это нужно для того, чтобы не заботиться о том, какой из источников звука в данный момент подключен к колонкам, не перетыкать кабель. Чтобы все источники шли к одним колонкам сразу и не требовали ручной коммутации. Чтобы, например, PC мурлыкал музыку через SoundBlaster, а стоящий рядом ZX Spectrum - "щелкал" клавишами, блямкал и т.п. Ну или наоборот, ZX играет какой-нибудь chiptune, а PC пиликает ICQ.
Первое, что пришло мне в голову
- взять 4-ре провода с jack 3,5 - обрезать и свести в один, который уже подключить к колонкам.
Но это, насколько я понял, чревато для подключенной техники.Кроме того, некоторые из источников играют тише, некоторые громче - есть необходимость свести их к одному уровню. Чтобы лишний раз не крутить неудобно расположенную ручку громкости на колонках.
Коммутатор при таком использовании будет решением только половины задачи.
Re: Компактный стерео микшер
Пт авг 07, 2015 10:58:02
Микшер устройство наложения сигналов один на другой. Если стоит задача слышать в колонках одновременно несколько источников сигнала - тогда определённо микшер.
Если требуется упростить соединение одного из нескольких источников с акустической системой - простейший селектор.
Коммутатор сигналов можно оснастить аттенюаторами, для регулировки уровня по каждому входу. Будучи устройством пассивным, не потребует питания, не внесёт искажения.
На схеме для лаконичности только левый канал, переменные резисторы и галетный переключатель сдвоенные, потенциометры с показательной характеристикой
Если требуется упростить соединение одного из нескольких источников с акустической системой - простейший селектор.
Коммутатор сигналов можно оснастить аттенюаторами, для регулировки уровня по каждому входу. Будучи устройством пассивным, не потребует питания, не внесёт искажения.
Спойлер
На схеме для лаконичности только левый канал, переменные резисторы и галетный переключатель сдвоенные, потенциометры с показательной характеристикой
- Вложения
-
- Селектор входов.GIF
- (4.51 KiB) Скачиваний: 1702
Re: Компактный стерео микшер
Сб авг 08, 2015 09:40:12
Andrew_Curds писал(а):обрезать и свести в один, который уже подключить к колонкам. Но это, насколько я понял, чревато для подключенной техники.
Вы совершенно правы. Чтобы не было бадабума, гляньте схемы пассивных микшеров, они гуглятся на ура. Я думаю, этого может оказаться вполне достаточно.
Re: Компактный стерео микшер
Пн авг 10, 2015 10:01:44
-serg- писал(а):Микшер устройство наложения сигналов один на другой. Если стоит задача слышать в колонках одновременно несколько источников сигнала - тогда определённо микшер.
Если требуется упростить соединение одного из нескольких источников с акустической системой - простейший селектор.
Спасибо! Я вашу схему коммутатора себе сохранил на всякий случай, но делать буду все же микшер. Узнал от вас новые термины! Ещё раз спасибо!
Re: Компактный стерео микшер
Пн авг 10, 2015 10:09:58
metan писал(а):Andrew_Curds писал(а):обрезать и свести в один, который уже подключить к колонкам. Но это, насколько я понял, чревато для подключенной техники.
Вы совершенно правы. Чтобы не было бадабума, гляньте схемы пассивных микшеров, они гуглятся на ура. Я думаю, этого может оказаться вполне достаточно.
Вот, нашёл пассивный микшер.
https://yadi.sk/i/lfHk5TmTiMv9b
Пока не разобрался почему резисторы номиналом именно по 4700 ом
Re: Компактный стерео микшер
Пн авг 10, 2015 20:33:00
В схеме пассивного смесителя резисторы 4,7kΩ результат компромисса:
меньшее сопротивление увеличит взаимное влияние подключенных к входам устройств,
большее, вызовет падение уровня сигнала на выходе смесителя.
На основе упомянутых, мне видится такой вариант схемы.
Детали смесителя можно смонтировать на выводах переменных резисторов, для усилителя сделать крошечную платку, соединения выполнить экранированным проводом.
При питании от сети можно присовокупить платку стабилизатора.
меньшее сопротивление увеличит взаимное влияние подключенных к входам устройств,
большее, вызовет падение уровня сигнала на выходе смесителя.
На основе упомянутых, мне видится такой вариант схемы.
Спойлер
Детали смесителя можно смонтировать на выводах переменных резисторов, для усилителя сделать крошечную платку, соединения выполнить экранированным проводом.
При питании от сети можно присовокупить платку стабилизатора.
- Вложения
-
- Микшер.GIF
- (7.75 KiB) Скачиваний: 1869
Re: Компактный стерео микшер
Вт авг 11, 2015 20:15:46
-serg- писал(а):В схеме пассивного смесителя резисторы 4,7kΩ результат компромисса:
меньшее сопротивление увеличит взаимное влияние подключенных к входам устройств,
большее, вызовет падение уровня сигнала на выходе смесителя.
На основе упомянутых, мне видится такой вариант схемы.Спойлер
Детали смесителя можно смонтировать на выводах переменных резисторов, для усилителя сделать крошечную платку, соединения выполнить экранированным проводом.
При питании от сети можно присовокупить платку стабилизатора.
Я время не терял и тоже нарисовал схему. Сейчас сравнил с вашей - практически совпадают!
Вот, моя - стерео вариант:
https://yadi.sk/i/wI291SnviPtEc
Еще раз большое спасибо за разъяснения!
Re: Компактный стерео микшер
Сб авг 05, 2017 13:49:13
кто нибудь нарисуйте схему пожалуйста. Нужно сделать пульт на три дорожки одна со входом jack(для гитары, гитара в процессор процессор в пульт), а другие две mini-jack(в одну будет постоянно воткнут комп а в другую иногда телефон), и нужно что бы у каждой дорожки был свой регулятор громкости. По поводу выходов, два mini-jack(один на усилок другой в наушники) сам особо не шарю но есть знакомый ему особо некогда он сказал дашь мне схему и сырье я тебе сделаю, поэтому кто шарит пожалуйста нарисуйте схему и напишите список деталей которые нужно купить, заранее благодарен.
