Re: Осциллографы Siglent

Вс июн 25, 2017 18:09:04

Привет всем .
Вопрос простой - как выйти на производителя Siglent или на форум, где ему можно на русском или нерусском языке высказать пожелания от юзера по некоторым осциллографическим вопросам?

Re: Осциллографы Siglent

Вс июн 25, 2017 21:22:35

Вопрос простой - как выйти на производителя Siglent или на форум, где ему можно на русском или нерусском языке высказать пожелания от юзера по некоторым осциллографическим вопросам?

http://www.eevblog.com/forum/testgear/s ... n-eevblog/

Re: Осциллографы Siglent

Ср июл 19, 2017 18:24:27

для 1202x-e вышла новая прошивка
http://www.siglentamerica.com/USA_websi ... 1.3.13.zip

Re: Осциллографы Siglent

Пн сен 04, 2017 05:32:18

Можно ли как-то свои настройки закинуть, чтобы они стали фэктори-дефолтными, то есть по кнопке ставились?

Re: Осциллографы Siglent

Вс сен 24, 2017 07:19:55

Вопрос к владельцам SIGLENT SDS1102X кто может генератором прогнать до скольки у него частотомер кажет максимум

Re: Осциллографы Siglent

Пн окт 23, 2017 17:48:19

Вопрос к владельцам SIGLENT SDS1102X кто может генератором прогнать до скольки у него частотомер кажет максимум

Я на 1202x-e мерил частоту рации 433 мгц, скрин где-то есть. Чистый стабильный синус, и частота точная до 4 знака.

RA0QK писал(а):Не сердитесь,sng61, в режиме Probe x10 с компенсацией такая же картина,без искажений?

А чего сердиться? У людей горе, железо глючит, понимаю. Чем могу...
На 10х тоже все нормально.

Re: Осциллографы Siglent

Ср фев 14, 2018 20:09:39

Новая прошивка для SDS 1202x-e:
http://old.siglentamerica.com/USA_websi ... 7R1_EN.zip
2018/1/27 5.1.3.17R1 1. Fixed bug: Sometimes Auto setup fails on probe compensation output
2017/11/20 5.1.3.17 1. Fixed bug: Corrected under-compensation from probe compensation waveform on 100 mV/div ranges
2. Fixed bug: FFT horizontal frequency div is incorrect. The wrong sequence is shown: 5 Hz, 2 Hz, 1 Hz, 2 Hz, 5 Hz, 100 mHz, 200 mHz
3. Optimized translation for German and English menus and pop-up messages
4. Fixed bug: The scope does not save the‘limit range’of slope trigger while powered off
5. Fixed bug: The waveform disappears from the Zoom window at the edge of screen with the timebase set to500ns/div.
6. Fixed bug: There is an issue with the Y cursor offset/scaling, probe with x10 setting. The Y1/Y2 cursor values do not match the Y voltage division/offset of the selected input channel
7. Fixed bug: Track cursor source set to track the waveform in the zoom window, but it tracks main window

Попробовал. Работает)

Re: Осциллографы Siglent

Вс авг 12, 2018 12:29:54

Интервью с основателем сиглент. Есть хорошие субтитры.
https://youtu.be/v9M397sUkEA

Очень понравилось кредо сиглент - делать недорогую, но качественно профессиональную среду, по цене доступную каждому инженеру. И они стараются делать минимум накрутки по цене от себестоимости на недорогие линейки - но при этом чтобы они были массовыми, и набирали популярность. При минимуме цены - максимум качества.

Re: Выбираем осциллограф

Пт окт 12, 2018 23:17:03

вышла новая прошивка для сиглента 1202x-e
Revision History Date Version Revision 2018/9/20 1.3.23

1. Changed the displayed system information screen. From ADS version of 1.3.23, the info screen now shows 5 sections of software versions, including the OS version ID.
2. Added SCPI commands for Math waveforms (except FFT).
3. Optimized accuracy of horizontal measurement, especially when there are only a few samples in very small timebase.
4. Added ability to disable one direction of the full duplex encoders.
5. Any arbitrary probe factor from 1e-6 to 1e6 can be set by universal knob.
6. Attenuation and invert indicator were added into the channel tab.
7. There are some times of quick calibration during warming up the SDS XE. Added a menu below Utility to disable the quick calibration so that the sampling can’t be interrupted.
8. Added SCPI to set up gated measurements on an SDS XE scope and return the data.
9. Supported exiting the on-screen keyboard by OK button.
10. Fixed the bug related to displaying long IC2 decoded packets.
11. Fixed the channel inversion bug when changing timebase from 1ms to 2ms
12. Fixed the bug: The setting of Educational mode can’t be saved after power off.
13. Fixed the bug: I2C address to 0x3F and the fist byte to 0x8C -trigger does not work
14. Fixed the bug: The I2C trigger condition "7 bit Address&Data" does not work when the payload contains only a single byte.
15. Fixed the bug: Looks like SDS1202X-E does not discard incomplete bytes in the payload although they are easily detectable.
16. Optimized decoded data of I2C and got rid of suffix ‘H’ and ‘A’.
17. Fixed the bug: There is offset with Channel coupling of GND.
18. Fixed the bug of failing to save Pass/Fail mask to U disk.
19. Fixed the bug: Save data as CSV , but the data does not account for the vertical offset of the data.
20. Fixed the bug: The binary block returned by the WAVEFORM command contains the length of the block in the “#9” header. This length is incorrect when the NP option of the WFSU command is used; the header then gives the memory depth instead of the actual size of the block.
21. Fixed the bug of response from the WAVEFORM command prefixes the binary block with the string "ALL," even when "CHDR OFF" is used.
22. Optimize self-calibration for channels.

Re: Осциллографы Siglent

Сб окт 13, 2018 19:46:28

SDS1202X-E Firmware (2-Channel Model) – 1.3.23 (Release Date 09.27.18 )
https://www.siglentamerica.com/download/7225/

Re: Осциллографы Siglent

Вс июл 21, 2019 06:04:18

Новая прошивка, июль 2019
http://old.siglentamerica.com/USA_websi ... .26_EN.zip

Release notes
1. Channel waveform can be hidden
2. Added a pop message: If there are too many serial frames in one sample, the Scope does not decode all of the serial frames and pop up message of 'Decoding to maximum frame number limitation!'
3. Fixed the bug: Save/Recall setup of trigger and scale issue
4. Fixed the bug: In fine adjust mode, some scale such as 302 mV/DIV is in the wrong position
5. Fixed the bug: LIN decoder doesn't decode frames with zero-length response
6. Fixed the bug: If the Courser Offset is not a multiple of zoom time base, the curser will be replaced when zoomed
7. Fixed the bug: The measurements made with the cursor in Ref. Give wrong values for all the different probes of X1
8. Fixed the bug: Measures fairs with GATE give completely random values in signals of low frequency
9. Fixed the bug: Normal trigger can show more-than-one trigger event on the display at one time
10. Fixed the bug: Erratic triggering, randomly jumping between the first and the second edge of a signal

Re: Осциллографы Siglent

Ср июл 31, 2019 21:17:47

Есть ли такая функция в Siglent 1202x-e?
https://youtu.be/SM2COQ_WxMA?t=4088

Нашёл. UTILITY-- 4ая страница--REFERENCE POS



Кстати кто к компьютеру сиглент подключить хочет, нужно скачать NI-VISA чтоб драйвера установились.

Re: Осциллографы Siglent

Ср июл 31, 2019 22:27:40

Когда хоть наконец взломают опции к 1102X.

Re: Осциллографы Siglent

Чт авг 01, 2019 03:50:48

Вопрос владельцам Siglent 1202x-e и тем кто знает причину явления описанного ниже.
У меня Сиглент путает Амплитуду с размахом сигнала. Может я что не так делаю? Или у вас так же?
При переменном напряжении Амплитуда это расстояние от оси икс до максимальной точки полупериода.

Нашёл такую картинку с параметрами. Вроде так и должно быть. Но почему амплитуда равна размаху сигнала?

Re: Осциллографы Siglent

Чт авг 01, 2019 19:58:54

Ничего Siglent 1202x-e не путает, равно как и другие DSO.

https://electronics.stackexchange.com/q ... -amplitude


Re: Осциллографы Siglent

Чт авг 01, 2019 20:22:13

.
У меня Сиглент путает Амплитуду с размахом сигнала. Может я что не так делаю? Или у вас так же?

Вы, или крестик снимите, или трусы наденьте...
:-)
Тут варианта два всего может быть: либо вы используете совершенные измерительные приборы, которыми совок весь мир завалил и которые меряют по ГОСТу, либо убогую буржуйские поделки, которые не пойми чё и как намеряют.

Во всём мире амплитуда - это размах между устоявшимися значениями сигнала, и только у совков - между "нулевым уровнем" и максимальным значением.
Есть ещё амплитуда "пик-ту-пик" - это размах между макисмальными значениями. "Пик-ту-пик" совпадает с амплитудой на некоторых формах сигнала, которые не имеют устоявшихся значений, например, у "пилы" их нет.

Re: Осциллографы Siglent

Пт авг 02, 2019 21:37:03

Во всём мире амплитуда - это размах между устоявшимися значениями сигнала
Боюсь только, что весь мир об этом не знает. Было бы правильнее написать "в узком кругу лиц, занимающихся импульсной техникой". Расскажите про устоявшийся уровень сигнала затухающих колебаний.

Re: Осциллографы Siglent

Вт авг 06, 2019 03:59:16

В Siglent 1202x-e есть что то подобное? Попеременная синхронизация(Alternating trigger). Чтоб 2 канала в отдельных окнах были.
https://youtu.be/jJGoiSRHc4U?t=1557

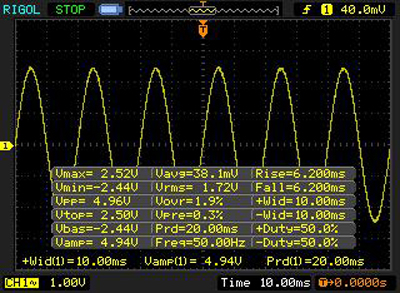

Изображение Изображение

Re: Осциллографы Siglent

Вт авг 06, 2019 07:20:36

В Siglent 1202x-e есть что то подобное? Попеременная синхронизация(Alternating trigger). Чтоб 2 канала в отдельных окнах были.
https://youtu.be/jJGoiSRHc4U?t=1557

Синхронизацию "несинхронных" сигналов встречал только на самых младших риголах и овонах, и, как ни странно, на теках 3000b серии. В Z серии (хоть и младшей) риголы не стали такой режим триггера использовать. У меня на TDS3054B этот режим тож есть, только я так и не смог его для чего-нить использовать: ну да, прикольно взять незасинхронизированные сигналы с 4-х независимых генераторов и наблюдать на экране все 4 "засинхронизированных" сигнала, но на этом всё и заканчивается. Одновременные события в таком режиме не поймаешь, взаимосвязи между сигналами не найдёшь - зачем он вообще нужен?

Изображение Изображение

Картинки эти никакого отношения к обсуждаемому вопросу не имеют, так как они с Z серии сделаны, который не имеет "алтернативного" триггера. На видео старый ригол C серии.

Re: Осциллографы Siglent

Вс авг 11, 2019 23:09:43

Ребят, подумываю о приобретении Siglent 1202x-e. Подскажите, кто пользуется, замечены ли какие-либо недостатки, нюансы? Никто не жалеет, что приобрел именно Siglent 1202x-e в этом ценовом диапазоне?
