Таблицы ESR неэлектролитических конденсаторов

[TIGR]

Записываем в таблицу
К73-17 4,7мкФ/63в ESR 0,01Ом

[TIGR]

Записываем в таблицу

К73-17 2,2мкФ/160в ESR 0,03Ом

[TIGR]

Записываем в таблицу

К73-17 1мкФ/250в

[TIGR]

Записываем в таблицу

4,7мкФ/250в ECW-F2475JB 100кГц ESR 0,002Ом

Спойлер

[FAKIR]

Разговариваешь сам с собою...

Хотя в мяяяу всё можно.

[TIGR]

мяяяу

Самый популярный раздел,722116 сообщений

[TIGR]

Записываем в таблицу

K73-17 0,1мкФ/250в ESR 0,37Ом

[TIGR]

Записываем в таблицу

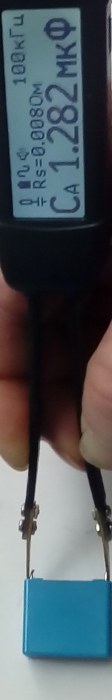

Epcos MKP 1,5мкФ/305в ESR~0,008Ом

Для точного внутрисхемного измерения ESR,погрешность должна быть 0,1-0,3%

[TIGR]

Записываем в таблицу
К73-17 4,7мкФ/63в ESR 0,01Ом

Версия MAX253.V2 ESR 0,01Ом

Версия V2 позволяет с высокой точностью определять качество пленочных конденсаторов,измеряя ESR.
Этот параметр на практике представляет повышенный интерес.
1.Измерение ESR и сравнение с даташитом(при наличии)
2.Определение качества диэлектрика по ESR
3.Определение ухудшения ESR
4.Внутрисхемное измерение ESR(изменение параметров,неисправные,к.з.)
Пример определения качества пленки

[TIGR]

2.Определение качества диэлектрика по ESR

0,1мкФ

[TIGR]

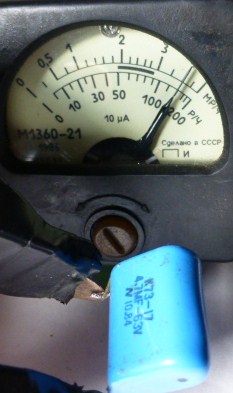

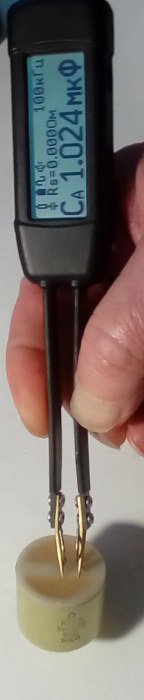

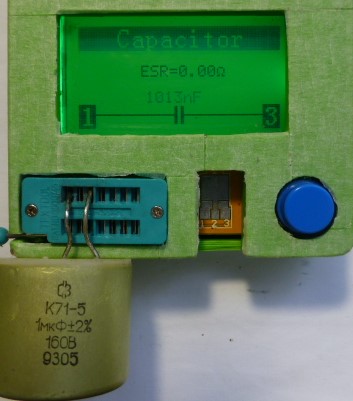

После финальной калибровки измеряем ESR К71-5 1мкФ/160в 2%
ESR~0,001Ом

[TIGR]

Записываем в таблицу

Epcos MKP 1,5мкФ/305в ESR~0,008Ом

Этот результат почти через год,был обработан с применением Фурье.
Статус единственного в мире,простого аналогового измерителя ESR пленочных конденсаторов,пинцета МАХ253,подтвержден.


Добавлено after 6 hours 8 minutes 33 seconds:

TIGR писал(а):

После финальной калибровки измеряем ESR К71-5 1мкФ/160в 2%
ESR~0,001Ом

А вот тут пинцет MAX253 вне конкуренции.

[Adagumer]

Стрелочный прибор с непонятными показаниями чё там делает на картинке?

[TIGR]

Продолжим.

TIGR писал(а):

Записываем в таблицу
К73-17 4,7мкФ/63в ESR 0,01Ом

Версия MAX253.V2 ESR 0,01Ом

[TIGR]

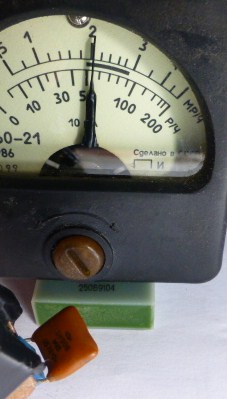

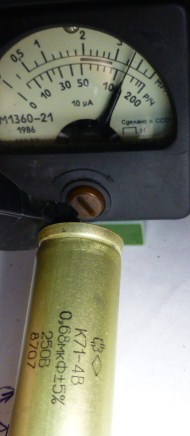

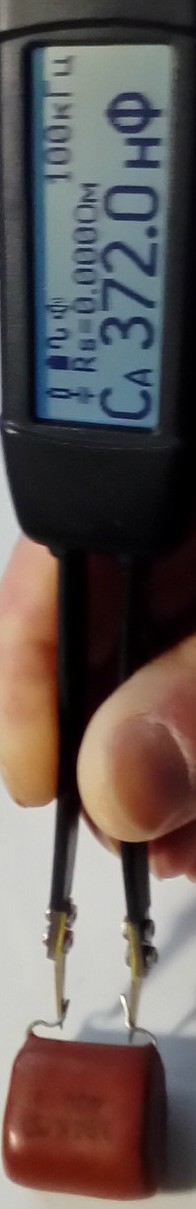

Отлично измеряет ESR пленочных конденсаторов мой пинцет RLC/ESR.
0.1мкФ.В таблицуESR

[TIGR]

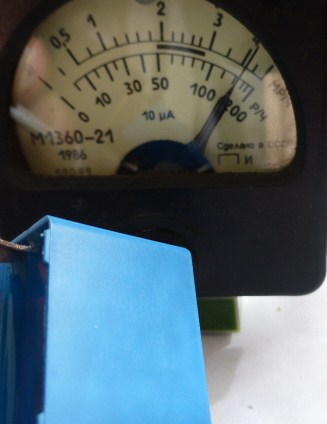

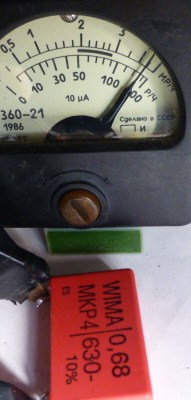

Для большего удобства,использована более крупная измерительная головка.Градуировка в диапазоне 50-40мкА сделана с шагом 2,5мОм.
50-0,48-2,5,46-5,44-7,5,42-10,40-12,5
В таблицу ESR.ESR 0,007Ом.
EPCOS 1,5мк/305в.

EPCOS 3,3мкФ/305в.ESR 0.005Ом.

[Asmodey]

Случайно попав в тему испытал культурный шок! ESR керамических, слюдяных и бумажных конденсаторов? Оригинально, да

На всякий случай напомню, что ESR это показатель качества электролитических конденсаторов в попугаях. Для электролитических прокатывает, как для неполноценных. А качество нормальных конденсаторов всегда определялось тангенсом угла потерь (или по другому - добротностью), что подтвердит любой серьезный не китайский (не эмбеддерский, не программистский, не аудиофилистский) измеритель RLC. У него под одной из ручек или на дисплее так и написано tg, и никаких esr и прочих шаманских значков.

Так то ESR и тангенс угла потерь очень близкие друг к другу величины, только похожи он как УКВ и ФМ. Технически грамотные коты эфэмом называют фазовую модуляцию, и измеряют у керамических конденсаторов тангенс угла потерь. Для остальных УКВ это ФМ и добротность конденсаторов в попугаях.

P.S. Таблиц тангенсов составлять не нужно, в даташитах и справочниках есть значения добротности для всех выпускаемых мировой промышленность неэлектролитических конденсаторов

[Adagumer]

Технически грамотные коты эфэмом называю

Тут театр одного актёра, и всё Вами сказанное не изменит ход событий!

[TIGR]

Asmodey писал(а):

Так то ESR и тангенс угла потерь очень близкие друг к другу величины

Куда уж ближе,соседи по даташиту

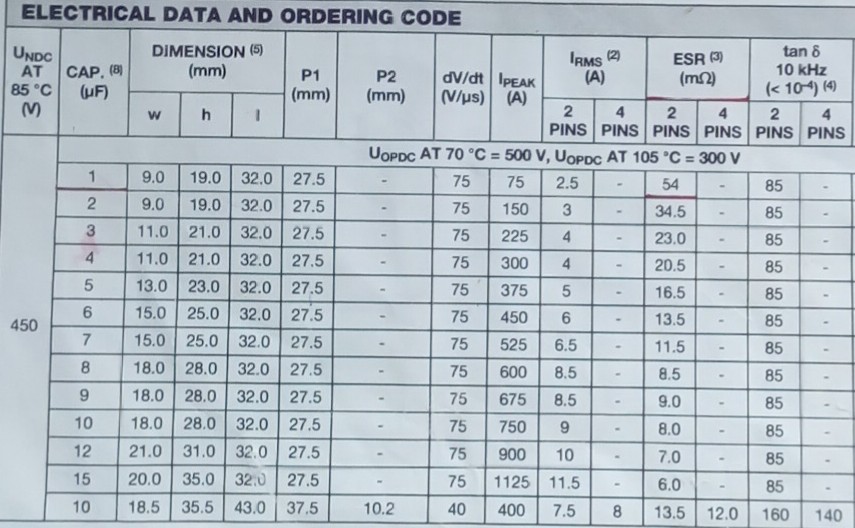

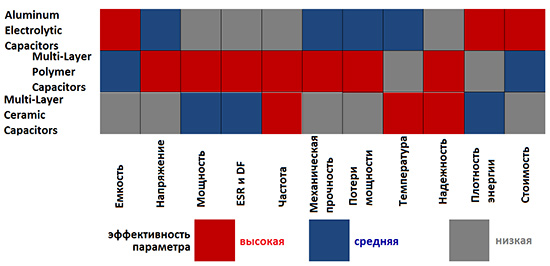

Частотные характеристики конденсаторов разных типов.
Z/ESR


Добавлено after 8 hours 20 minutes 12 seconds:

Asmodey писал(а):

ESR это показатель качества электролитических конденсаторов в попугаях.

Это показатель качества и для пленочных конденсаторов.Измеряется в Омах.
Такой монстрик отработал 25 лет в строчнике.
0,39мкФ/400в.ESR 0,005Ом.

[TIGR]

Asmodey писал(а):

ESR керамических конденсаторов? Оригинально, да

Представьте,у радиолюбителя нет измерителя тангенса.Но есть желание получить инфу о качестве керамики.Такую инфу можно получить,измерив ESR керамики.
Впервые в радиолюбительской практике.Измерение ESR КМ-ки 2,2мкФ.
ESR~0,004Ом.
