Таблицы ESR неэлектролитических конденсаторов

[TIGR]

Есть возможность побаловать себя измерением качественной SMD керамики внутрисхемно на уровне 1мОм,что практически не доступно измерителям тангенса и RLC

[TIGR]

Проверим,как реально работает тангенсометр в боевых условиях.
Пленочный конденсатор 0,47мкФ/250в.
Хороший конденсатор.

Дохлый конденсатор.

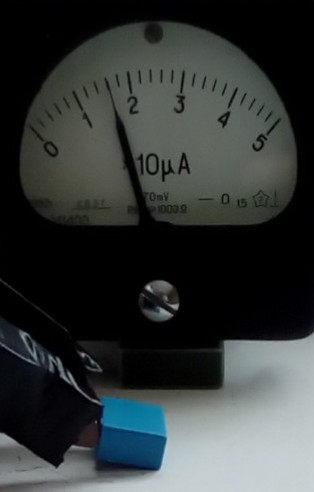

Отлично видно неоспоримое преимущество измерения ESR пленочных конденсаторов по сравнению с тангенсометром,которое демонстрирует пинцет MAX253
Хороший конденсатор.

Дохлый конденсатор.

[TIGR]

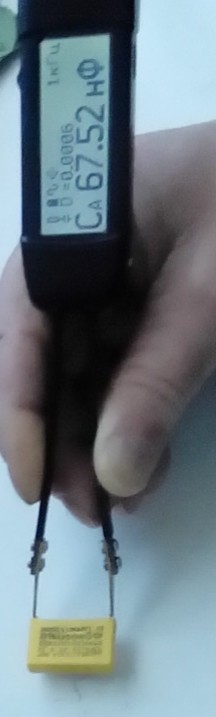

Тангенсометр практически не "видит"разницы между дохлыми пленочными конденсаторами
0,33мкФ/275в.

[TIGR]

Естесственно,выпаивать конденсаторы нет необходимости.Измерение ESR делаем всегда внутрисхемно
Рабочий пленочный конденсатор 0,33мкФ/275в.

[TIGR]

Сюда продублировал.Схема пинцета MAX253 V2.

Технические ха-ки.
0,001-1Ом
200кГц
100мв
VD1,VD2-1N4007
VD3-VD6-1N5817
C2 K73-17 7мкФ/63в
R2-0,1Ом
R5-100кОм
С3-убрал
Применение.
Измерение ESR неэлектролитических конденсаторов,обрыв,к.з.
Измерение ESR SMD керамических конденсаторов.
Внутрисхемный анализ качества всех типов пленочных конденсаторов.
Подбор по минимальному ESR конденсаторов из одной партии.
Определение самых качественных конденсаторов для различных измерительных приборов.
Определение самых качественных конденсаторов для аудиотехники.

[TIGR]

Измеритель ESR 200кГц.


(210.6 KiB) Скачиваний: 1505

К71-7 0,15мкФ/250в.

K71-7 0,15uF.jpg

(31.84 KiB) Скачиваний: 1194

К71-7 0,15мкФ.jpg

(24.89 KiB) Скачиваний: 1017

К71-7 0,15мкФ 100кГц.jpg

(18.01 KiB) Скачиваний: 1041

[TIGR]

Сравним

0,15uF 160v MKP 100kHz.jpg

(15.08 KiB) Скачиваний: 929

[TIGR]

TIGR писал(а):

Внутрисхемный анализ качества всех типов пленочных конденсаторов.

Пинцет MAX 253.

Пинцет MAX 253.jpg

(30.82 KiB) Скачиваний: 637

Тангенсометр


(23.41 KiB) Скачиваний: 678

[TIGR]

Таблица ESR.200кГц.
К73-17.

Таблица ESR К73-17.jpg

(28.85 KiB) Скачиваний: 1247

[TIGR]

Проверка пинцетов в бою.
Пинцет MAX 253.

Пинцет MAX 253 0,1мкФ внутрисхемно..jpg

(31.04 KiB) Скачиваний: 888

Пинцет MAX 253 0,1 мкФ..jpg

(18.14 KiB) Скачиваний: 826

Тангенсометр.

Тангенсометр 0,1мкФ внутрисхемно..jpg

(13.42 KiB) Скачиваний: 991

Тангенсометр 0,1 кФ.jpg

(12.77 KiB) Скачиваний: 635

[TIGR]

Интересное фото из сети

[Фырчало]

TIGR, ты можешь вечно дрочить и дрочить, хотя тебе давно уже объяснили природу твоего фетиша. К сожалению, непонятно что там за коричневый конденсатор, но зеленый это К71-7, полистирольный, прецизионный. Его тангенс угла потерь не более 0,001, а срок сохраняемости - 20 лет.

Короче, форум ты засираешь уже давно, но так до сих пор ничего и не родил, техноонанизм не способствует рождению, однако.

Лучше изучай нормируемые характеристики конденсаторов, свойства их конструкций, условия их применения, тогда и будет результат.

[TIGR]

Фырчало писал(а):

К сожалению, непонятно что там за коричневый конденсатор

Короче, форум

А шо там непонятного.По цифрам видно,шо полипропилен.
На форуме за последний год,пишу ИСКЛЮЧИТЕЛЬНО в МЯУУ.Если з...ю МЯУУ,то вместе с тобой
Вот что покажет взрослый прибор на качественном полипропилене,в сравнении с говнопробниками
Фото из сети

[TIGR]

Зачет

http://vrtp.ru/index.php?showtopic=30132

[TIGR]

Пленочные конденсаторы.
https://en.tdk.eu/download/530754/bb7f3 ... mation.pdf

[TIGR]

Полипропилен.
Полипропилен часто сокращается до PP, и действительно, полипропиленовые конденсаторы могут называться конденсаторами PP.
Материал имеет много преимуществ, и в результате он широко используется во многих приложениях: от упаковки и маркировки до текстиля, веревок, канцелярских принадлежностей, контейнеров многократного использования и многих других предметов. Полипропилен даже используется в некоторых высококачественных громкоговорителях, где его свойства идеально подходят для создания требуемых характеристик.
Полипропилен - это то, что называют добавочным полимером, который изготовлен из мономера пропилена. Он прочный и необычайно устойчив ко многим химическим растворителям, основаниям и кислотам, что делает его идеальным для многих его применений.
Многие ключевые электрические характеристики материала, которые применимы к его использованию в полипропиленовых конденсаторах, приведены в таблице ниже.

РЕЗЮМЕ СВОЙСТВ ПОЛИПРОПИЛЕНОВОГО КОНДЕНСАТОРНОГО ДИЭЛЕКТРИКА
ИМУЩЕСТВО СТОИМОСТЬ
Диэлектрическая постоянная (@ 1MHz) 2,2
Коэффициент рассеяния (@ 1 кГц (tanδ в 5) 0,05
Сопротивление изоляции (MΩ x μF 100 000
Диэлектрическое поглощение (%) 0,05
Дрейф емкости (ΔC / C%) 0,5
Максимальная температура (° C) 100
Температурный коэффициент (ppm / ° C) +200 ± 100
Конструкция из полипропиленового конденсатора
Полипропилен конденсатора ПП представляет собой форму, называемую пленочным конденсатором.
Эти конденсаторы используют тонкую пластиковую пленку в качестве диэлектрика - в данном случае полипропилена.
Пленка сделана очень тонкой и до необходимой толщины с использованием сложного процесса рисования.
Затем полипропиленовую пленку можно металлизировать, и таким образом пластины образуются через диэлектрик. В качестве альтернативы пленку можно оставлять необработанной и отдельные листья проводника, расположенного между слоями пленки для образования электродов.
В любом случае необходимо использовать несколько слоев пленки, чтобы обеспечить требуемую емкость, а пластины подключены к внешним выводам.
Наконец, сборка монтируется в корпус, который защищает его от повреждений и других факторов окружающей среды.
Полипропиленовые конденсаторы
Полипропиленовые конденсаторы широко доступны из многих источников и идеально подходят для многих применений, хотя есть некоторые ограничения, которые необходимо отметить. Некоторые из основных моментов, которые следует отметить в отношении полипропиленовых конденсаторов, приведены ниже:

Допуск: Эти конденсаторы часто используются там, где требуется высокая степень допуска. Доступны 1-процентные конденсаторы.
Стабильность: конденсаторы из полипропилена демонстрируют очень малое изменение емкости при использовании времени и напряжения, что делает их идеальными для приложений, где необходим стабильный уровень емкости. Обнаружено, что температурный коэффициент является низким, отрицательным и практически линейным.
ЭПС: конденсаторы ПП имеют низкое ЭПС, эквивалентное последовательное сопротивление, а также большинство типов имеют низкий уровень индуктивности.
Ведущие компоненты: конденсаторы ПП доступны только в виде свинцовых компонентов. Варианты поверхностного монтажа недоступны, и наиболее широко используются различные формы керамического конденсатора.
Диапазон емкости : Полипропиленовые конденсаторы доступны в широком диапазоне значений. Обычно они доступны в значениях от примерно 100 пФ до 10 нФ и более
Диапазон напряжения: конденсаторы PP способны выдерживать высокие напряжения. Часто даже небольшие конденсаторы будут видны с рабочим напряжением 630 В или даже 1 кВ, а версии 100 В являются общими.
Температура: Эти конденсаторы могут работать до 100 ° C, а иногда и заканчиваться подходящей де-оценкой, хотя перед проектированием в конкретном компоненте следует проконсультироваться со спецификацией производителя.
Применение полипропиленовых конденсаторов
Конденсаторы PP находят применение во многих областях электроники. Хотя они доступны только в ведущих версиях, они все еще широко используются.
Они видны во многих приложениях:
Высоковольтные / высоковольтные цепи.
Цепи с высокими пиковыми уровнями тока.
Высокочастотные резонансные схемы.
Точные схемы синхронизации.
Осветительные балластные системы.
Переключение источников питания.
Образцы и цепи удержания.
Премиальные аудиоприложения, в которых многие энтузиасты считают, что они предлагают лучшую производительность и, следовательно, лучшее качество звука.
Высокочастотные импульсные схемы
Цепи хранения энергии - их высокое сопротивление обеспечивает низкий уровень саморазряда.
Полипропиленовые конденсаторы доступны для многих применений, где могут использоваться свинцовые конденсаторы. Это ограничивает их использование для небольшого объема специализированных приложений. Несмотря на это, они все еще широко доступны у распространителей.
Высококачественный полипропилен 1мкФ.
ESR 4,32мОм

[TIGR]

График зависимости ESR от частоты конденсатора МКТ.

Спойлер

[TIGR]

Как было сказано выше,полипропиленовые конденсаторы имеют низкий ESR,чем отличаются от других типов пленочных конденсаторов.Это напрямую связано с качеством диэлектрика.
Напомню,ESR высококачественного полипропиленового конденсатора 1мкф(на фото выше)-4,32мОм.
По качеству диэлектрика можно сравнить с отечественным К71-7.Соединяем два 0,5мкФ параллельно.
ESR 0,000Ом.

Последний раз редактировалось TIGR Сб сен 08, 2018 22:33:30, всего редактировалось 1 раз.

[Borodach]

TIGR писал(а):

График зависимости ESR от частоты конденсатора МКТ.

Спойлер

[TIGR]

Конденсатор К71-7 1мкФ.
Пинцет MAX253.V2.
ESR 0,003Ом
