Ммм... 50-омный резистор -- часть осциллографа. Это LeCroy WaveJet 354. Про него известно: 1МОм / 16пФ; 50 Ом ± 1,5%.
Я так полагаю, 16пФ относится к обоим режимам? Связан выход генератора с осциллографом посредством метрового шнурка из РК-50, с разъёмами СР-50 на обоих концах, соответственно.

[ВикторС]

Понятно.
Спасибо за уточнение.
Я преизрядно упарился, пытаясь сделать выходной каскад кварцевого калибратора, и 5 нС получил только на нагрузке 470 Ом, зашунтированной китайским входным делителем 10:1. Использовал схему выходного видеоусилителя от телевизора с ЭЛТ, на пониженном питании. Максимальная частота 16МГц.

[просто КОТ]

Эта микра -- шинный формирователь. Умеет выдавать до 75мА, и неплохо, я бы сказал очень неплохо, переваривает нагрузки емкостного характера.

[ВикторС]

Просто КОТ,
Как Вы думаете, можно ли запараллелить каналы этого шинного формирователя, для повышения нагрузочной способности выхода, без ущерба для формы фронтов и спадов импульсов?

[просто КОТ]

Мы сами подумываем об этом. Скорее всего, в сентябре будем обкатывать вторую версию этого прибора (по ходу изготовления всплывали кой-какие новые... решения) и я отпишусь о результатах.

Но, боюсь что быстрее 2-3нс фронт вряд ли станет. Это уже предел для самой микросхемы.

[ВикторС]

Интересно не фронт уменьшить, а нагрузочную способность увеличить.
В ТЗ Вашего генератора входит формирование разнополярных игл минимальной длительности (5 - 50нС) - очень полезно для тестирования быстродействующих устройств.

[MatrixOid]

Наконец-то домучал свою коробочку
ссылка на схемы и платы: https://yadi.sk/d/XVJpUSdS3KF49o

[Ратмир]

Молодец Алексей, хороший источник
а схемы читаются только последней версией dip, старой версией не смог.

[MatrixOid]

Схема делалась в DipTrace 3.1

[Catshtein]

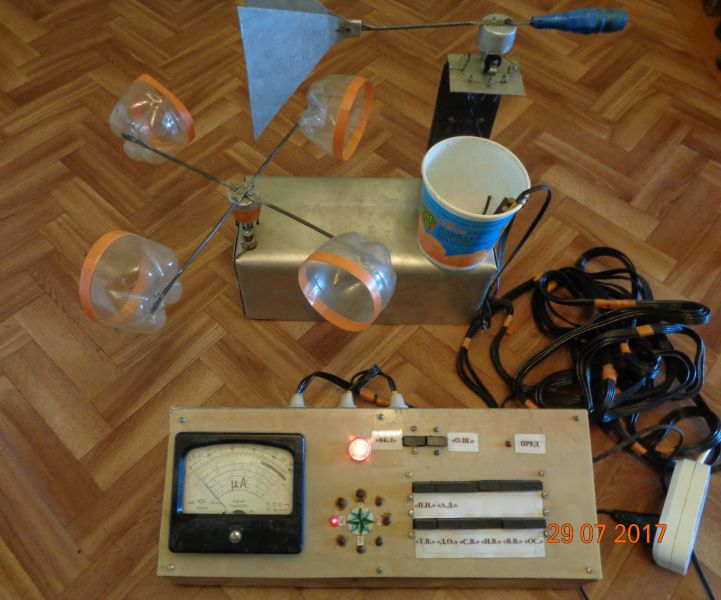

Разбирал хлам в гараже. Достал из коробки уже забытый девайс. Подобие метеостанции. Делалась по проекту из журнала Радио, кажется. Больше двадцати лет уже пылиться. Принес домой подключил - направление ветра показывает и температуру, остальное - белеберда. Но ведь работает! Не помню чем я паял тогда (особо ничего и не было - кроме паяльника на 60 ватт, толстого прутка неизвестного припоя, канифоли и паяльной кислоты). Ностальгия напала... Разбирать, выбрасывать жалко... Пусть дальше в гараже лежит.

[СКАЗОЧНИК]

А на чем собрана? ))) Теперь уже надо делать продвинутый вариант с выводом на комп всех регистрируемых параметров.

[AcousticManiac]

Автомобильная зарядка на тиристоре по схеме Воеводы из Радио. Грубоватая, но рабочая вещь. А ещё ее можно использовать как гирю, шкатулка весит 10,6кг.

https://pp.userapi.com/c638824/v6388249 ... Fo00JY.jpg

https://pp.userapi.com/c638824/v6388249 ... nyM6sM.jpg

https://pp.userapi.com/c638824/v6388249 ... RcV7d8.jpg

https://pp.userapi.com/c638824/v6388249 ... nhto6E.jpg[/uquote]

Не обошлось и без казуса, который, однако, был быстро разрешен с помощью этой темы: viewtopic.php?f=11&t=120271&p=3157491#p3157491

[Слесарь]

Вложения


(235.39 KiB) Скачиваний: 1130

[РадиоЛоматель]

Вопрос Слесарю.

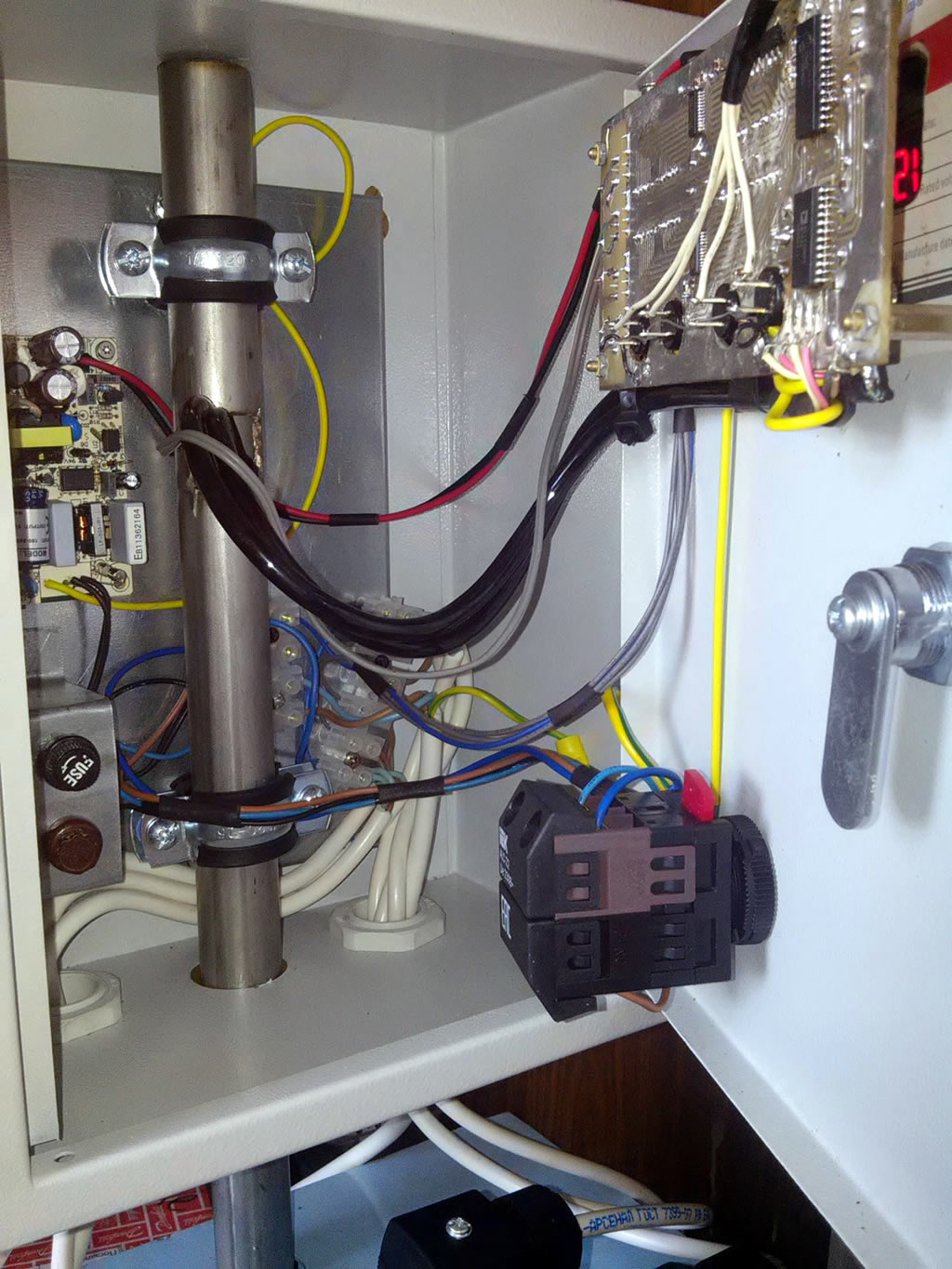

Сейчас тоже разрабатываю весовой дозатор, но бункерного типа на большую производительность по жидкости (20-30 т/ч). Какой АЦП вы выбрали? Вижу по фото, что стоит две микросхемы Analog Devices, но нет сопутствующих земляных полигонов и рекомендуемых к большинству "мостовых" АЦП AD конденсаторов.

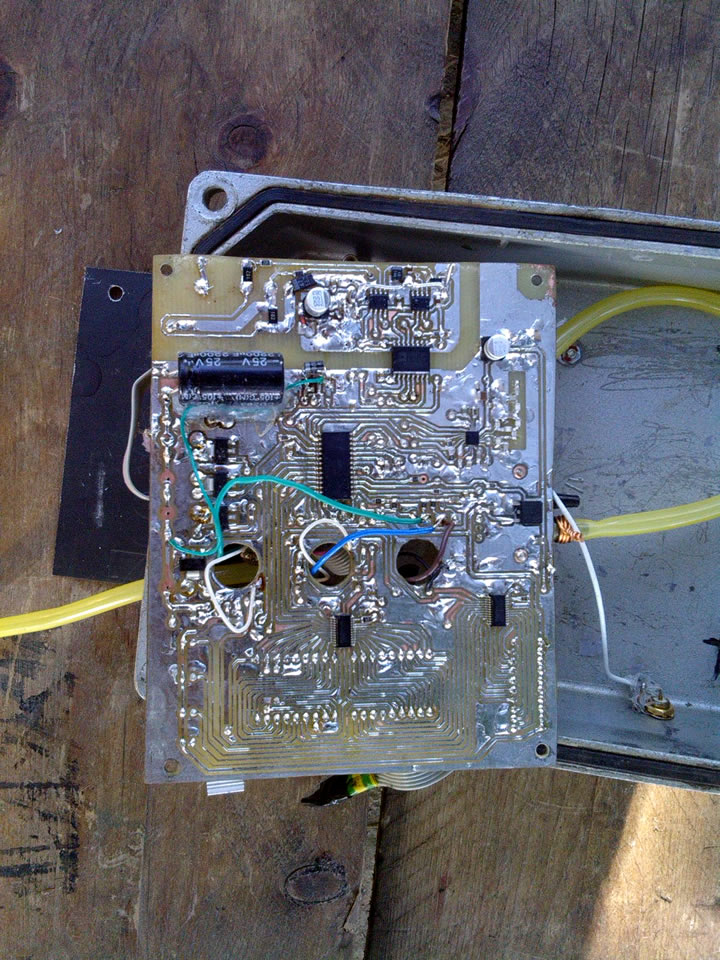

Кстати, фото:

[Слесарь]

Одна микра AD на два канала. Другая микра - проц. Я минималист, минимум деталей, минимум полигонов.. Мне же не требуется дискретность измерений глубже чем 1/10000.

Вот какое управление у бензогенератора при этом:





с радиочипом для двусторонней передачи информации, двумя АЦП для оцифровки переменного напряжения/тока и вычисления среднеквадратичных значений, причем с изолированным интерфейсом. Измерения уровня топлива с помощью датчика давления и прочее...

Добавлено after 2 minutes 19 seconds:

Вложения


(210.37 KiB) Скачиваний: 1056


(170.95 KiB) Скачиваний: 1057

[Catshtein]

СКАЗОЧНИК писал(а):

А на чем собрана? )))

Простая транзисторная Какие компьютеры для того то времени?... А теперь и не нужно хоть на микроконтроллерах, хоть без. Градусника вполне хватает
Вот нарыл схему. Журнал радио 1978 год №2

[Funtikus]

стесняюсь спросить(с)))))
а зачем, для чего это?

[СКАЗОЧНИК]

а выше читайте. ))) Там есть устройство - метеостанция

[Funtikus]

ну метеостанцию еще как-то понять могу, но зачем дозатор для пэт?????? возможно я дурак, но все уже придумано до нас)))))).....

[Wladimir_TS]

Это сообщение было не в тему.
