Фотоархив ваших устройств!

[Paguo-86PK]

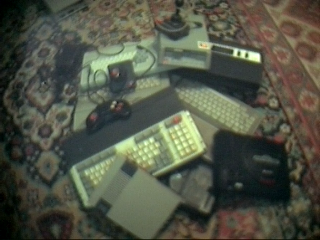

Несколько из «микро-ЭВМ»…

(124.11 KiB) Скачиваний: 610

[otest]

Что за куча ???

[kentgaryk]

Неужели мам все это изготовил?

[Полосатый]

Прозвонка с установкой порога от 1 Ома до 100 Ом, ток кз - не более 0,3 мА, напряжение хх - не более 3 мВ. То бишь спалить ничего нельзя и никакие диоды проводником прикинуться не смогут



Год нарисован на плате. Сделал 10 шт, один штук оставил себе (до сих пор пользуюсь), пару отдал друзьям и ещё штук 7 продал на митинском рынке ... А потом такие статейки появились:
http://radiokot.ru/circuit/analog/measure/12/
где измерительная схема ну прям совсем похожая, а цифро-звуковую изменили, причём не в лучшую сторону.

[kentgaryk]

и ещё штук 7 продал на митинском рынке .

Ну если правда продал, то следующим этапом можешь уже листовки КПРФ трудящимся продавать!

[serg_svd]

где измерительная схема ну прям совсем похожая, а цифро-звуковую изменили, причём не в лучшую сторону.

Ну опубликуйте свою схему, если она не секрет, и она лучше опубликованной.

PS я в свое время перерабатывал и собирал эту схему http://radiokot.ru/circuit/analog/measure/14/. Выкидывал пищалку и снижал напряжение питания. До сих пор пользуюсь, но могу сказать так, что я погорячился с тем, что убрал пищалку.

[Полосатый]

Пищалка у меня также на одной логической микросхеме, но там два генератора, а не один и управление по питанию. Поэтому звук получается журчащий (а не просто писк) и его частота меняется в зависимости от сопротивления цепи.
Схема на тетрадном листочке с кучей исправлений. Чтобы выкладывать надо уточнять номиналы (а плата вклеена) и культурно рисовать. Может как-нибудь нарисую. Там тот же УД12 и такая же логическая мс, пищалка - пьезо ЗП-3 (большая такая). Питание от 3В, поэтому если предлагать к повторению, то уже надо крону менять на что-то другое, детали смд, маленькую пищалку, другую плату, другой корпус (это рыболовная червячница, кто не знает ) и т.п.

Да, продал. Думал, что будет прибавка к зарплате, но продавалось очень вяло. А ты чего производством занимаешься, а не листовками торгуешь?

[kentgaryk]

А ты чего производством занимаешься, а не листовками торгуешь?

Да занимаюсь производством Я бы продавал листовки с удовольствием, но не умею...не покупают их у меня

[serg_svd]

Поэтому звук получается журчащий (а не просто писк) и его частота меняется в зависимости от сопротивления цепи.

Это уже интересно.

Питание от 3В, поэтому если предлагать к повторению, то уже надо крону менять на что-то другое

Не надо Крону! Если Крона стояла, то явно ток потребления небольшой. Лучше оставлять питание 3-4,5 В. Можно ставить маленькие элементы питания или даже литий.

другую плату, другой корпус

Главное схема. Корпус подобрать можно по возможностям.

[Полосатый]

Не знаю когда руки дойдут. Могу сфотографировать как есть и как получится и выложить в той теме. Здесь только фото устройств выкладывают.

[Treicer]

Внесу и свои 5 копеек. Электронная нагрузка двухканальная. В основном для тестов повербанков. Но можно и что то помощнее тестировать. На задней части 2 предохранителя на случай измерения емкости аккумуляторов например 18650, если вдруг транзистор пробьет и будет кз.

Вложения


(78.31 KiB) Скачиваний: 317


(87.35 KiB) Скачиваний: 491

[_RUS73_]

Нижний подогрев так сказать.
Надоело с утюгом играться, да и жена все время ругалась...


Внутри: аналог схемы простой паяльной станции с цифровой индикацией(на операционнике), только был когда-то срисован с промышленной и немного адаптирован под свои нужды.

Вложения


(122.07 KiB) Скачиваний: 551


(91.96 KiB) Скачиваний: 499

[bav123]

_RUS73_
симпатично получилось

[ALEXLAB]

Здравствуйте, товарищи!
Я вот наконец-то получил ремкомплект к своему телефону, и получив доступ к содержимому его памяти, рад Вам представить процесс создания пацанского сурового удлинителя. Вещь, конечно же не совсем радиоэлектронная, но безусловно необходимая в мастерской, гараже, частном землевладении и т. д. Решение о создании данного агрегата было продиктовано отсутствием на рынке продукции, сколь-нибудь отвечающей моим требованиям. Плюс, ко всему, у меня завалялась хорошая катушка под это дело.

ТТХ удлинителя:
Тип катушки - К-250;
Материал каркаса - СТЭФ 10 мм;
Стойки и ось - шпилька 12 мм;
Вращение - подшипники качения;
Розетки с заземлением - 3 шт.;
Длина кабеля - 50 м;
Тип кабеля ПВС 3х2.5;
Масса в снаряженном виде - 10 кг.

Теперь немного фоток:








Чутка больше фоток на: https://cloud.mail.ru/public/8GeB/XCsyeQ5DW

ЗЫ. Ручку для врашения катушки пока не нашел . Как только увижу что-нибудь похожее на деталь из проекта - сразу приобрету и установлю, благо посадочное место в катушке имеется (см. последнее фото).

[СКАЗОЧНИК]

От чего говорите катушка?

Очень основательный подход к делу. Кабелеукладчика не хватает, чтобы ровно 50 метров сматывать.

[Fajustov]

Катушка от проволоки для сварочных полуавтоматов

[СКАЗОЧНИК]

О! Знаю где такую достать. ) Спасибо.

[ALEXLAB]

СКАЗОЧНИК писал(а):

Очень основательный подход к делу. Кабелеукладчика не хватает, чтобы ровно 50 метров сматывать.

Спасибо . Вместо кабелеукладчика неплохо выступает левая рука. Учитывая толщину и гибкость кабеля, намотка виток к витку идет практически сама-собой.
ЗЫ. Если интересно, есть эскизный проектик в SW2013.

[Dik13]

ALEXLAB здорово получилось.
хотел было сказать про цент.\несущ. шпильку, а потом увидел подшипники...
А если придумать на одной стороне где верхняя шпилька что-то типа такого

Спойлер

чтобы одна шпилька была намертво посажена и крутилась(подшип.), а вторая тоже крутилась, но при этом была "подпружинина" не сильно, но плотно, как-то по бокам пружины
или третью намертво-закреп. шпильку а уже она через пружину\пружины c болтом жмёт на "прижимную"(т.е. по бокам прорези по деам. шпильки )

Дык... вообще что помогает облегчить "быт рабочего пространства радиолюбителя\..." это надо сюда тоже постить - люди посмотрят себе что-то такое сообразят, или в памяти отложится, по фото.

У меня вот вопрос по этому поводу возник - как лучше\из каких лучше... - заменить блок розеток,
(как у вас на фото, простой удлинитель). Собственно я иногда кормлю сварочник от него.

[ALEXLAB]

У меня вот вопрос по этому поводу возник - как лучше\из каких лучше... - заменить блок розеток,
(как у вас на фото, простой удлинитель). Собственно я иногда кормлю сварочник от него.

Как по мне, так первым делом следует обратить внимание на то, чтобы латунные контакты были подпружинены (кольцом или боковой пружиной, как в некоторых советских розетках). Потому, как упругих свойств латунных контактов явно недостаточно - в результате имеем плохой контакт с последующим нагревом, который соединит вилку и розетку в любовном порыве намертво (был у меня такой эвент) .
ЗЫ. Про предложение со шпилькой по типу выжималки не совсем понял - поясните.
