Про корпуса КТ315 и КТ361

[Pitty]

Вот что мне удалось добыть по вариациям на тему КТ315/361. Недостаток и недостоверность инфы по отечественным р/деталям мы уже обсуждали http://www.radiokot.ru/forum/viewtopic.php?t=2118 Так, что имеем ...

Хм, что это получается - у них цоколевка инверсная (я имею ввиду нпн и пнп вариации).... Я думал одинаковые.

Дополнение:
Похоже автор ошибся (или его источники ошиблись). Сейчас проверил цоколевку для 361 - получается, она такая же как для 315:
если смотреть со стороны букв (буквы к себе):
ЭКБ.

ЗЫ. Ну, если кто-то не поверил насчёт мультиметра, могу подтвердить, действительно, если транзистор вставить определённым образом, то показывает Hfe больше 1000. Я так понимаю, он просто меряет ток открытого перехода (смещённого в прямом направлении ЭБ или КБ).

[aen]

Вот тоже КТ315

[Irbis]

Похоже автор ошибся (или его источники ошиблись). Сейчас проверил цоколевку для 361 - получается, она такая же как для 315

Как мне сказал Мышонок, он там специально оранжевым выделил ошибку в каталоге.
2 aen: Мышонок и ваш вариант указал, т.е. новые модификации транзисторов КТ315 в корпусе КТ-26 (TO-92).

[kostya13]

А почему вывод базы у КТ315 с краю? Не удобнее было бы сделать базу средней ногой, с одной стороны коллектор, с другой эммитер?
У древних МП42 база как раз средняя нога.

Какими соображениями пользуются конструкторы аппаратуры, кода выводы проектируют?

[B@R5uk]

У древних МП42 база как раз средняя нога.

Ага, и весь корпус транзистора является одной большой-большой антенной. Благо, что он низкочастотный, а то бы вообще кранты было бы.

Какими соображениями пользуются конструкторы аппаратуры, кода выводы проектируют?

У мощных транзисторов соображения теплоотвода: большая часть кристалла является коллектором и надо обеспечить этому кристаллу минимальное тепловое сопротивление с корпусом. Поэтому корпус становится коллектором и не только у здоровых круглых. Всякие КТ81X тоже корпус коллектором имеют, а его из соображений прочности и симметричности логичнее расположить посередине. КТ315/КТ361 не разбирал, предположений не имею.

[sstvov]

Сам кристалл транзистора припаян на вывод коллектора, поэтому он и по середине.

[АлександрЛ]

Мне попадались транзисторы с обозначением С945 (ВС945) с разным расположением выводов- и Э-К-Б, и К-Э-Б...
(б/у, одни выпаяны из кассового аппарата, а другие- из платы от какого- то UPS - ника.. , оказалось- очень удобно коммутировать аноды и сегменты светодиодного индикатора)

[sstvov]

Им тоже полсотни лет? Ну захотелось конструкторам сделать коллектор по середине и сделали.

[Dr.Tr.]

А почему вывод базы у КТ315 с краю?

Я думаю так: если их разводить в рядочек (корпус к корпусу), то можно все коллекторы замкнуть одной дорожкой (плюс питания для КТ315, земля для КТ361), а базу и коллектор использовать как хочешь. ИМХО при разработке схем с туевой хучей эмиттерных повторителей это очень удобно. Ещё раз СПАСИБО разработчикам этой чудо-детали

[Dr.Tr.]

базу и коллектор

Извиняюсь, базу и эмиттер! Поправлять было уже поздно...

[Stierlitz]

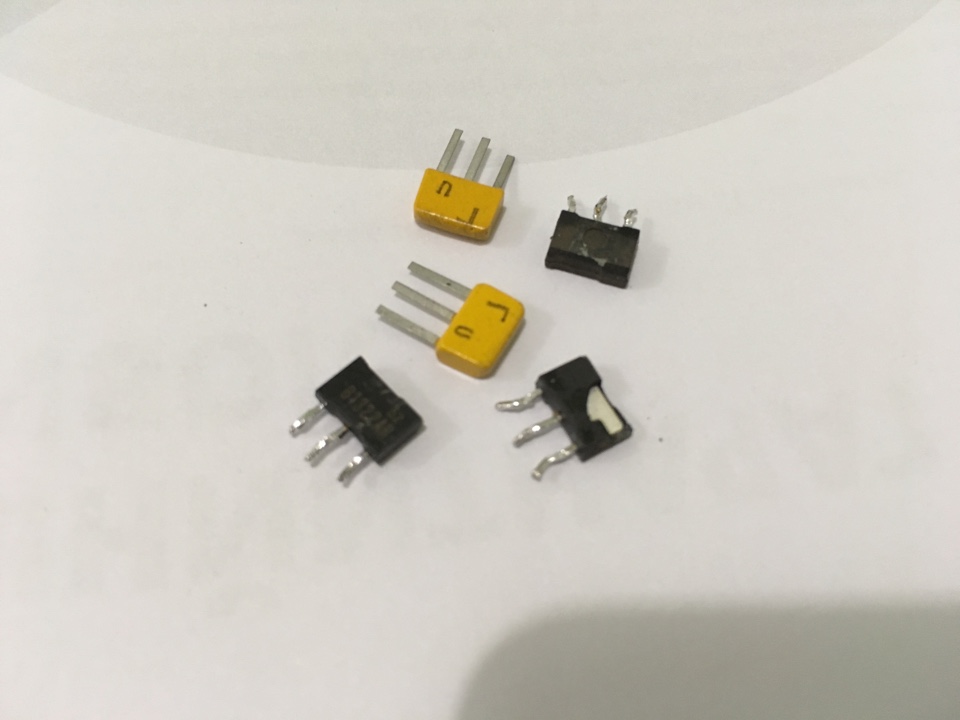

попались интересные транзисторы, очень похожие на КТ315 361
выковыряны из платы от устройства 20и летней давности примерно

B1322AR
D1994AR

чтото вроде комплиментарной пары, судя по даташитам из сети.
характеристики примерно такие же как унаших, хотя сильно не вникал

написал, потому что вспомнил что гдето читал - дескать небыло и нет зарубежных аналогов корпусов

кстати Японская разработка изначально

Вложения


(92.6 KiB) Скачиваний: 327

[alexradio1103]

Да, их до сих пор делают в таких корпусах.
Чаще это логические транзюки с резисторами в базе. Они и звонятся не как обычные...

[Asaba]

Оказывается корпуса КТ315 и КТ361 пропускают инфракрасное излучение и кристалл бодро реагирует на излучение.
Если рядом с таким транзюком будет сильно греться резистор то видимо будут наводится дополнительное смещение на базу и возможно генерироваться шумы. Вот эксперимент.
https://youtu.be/b1SmYqN5jjM
