Как выглядит - не скажу точно, а мультиметр должен быть с измерителем емкости или както так )))

кварц униполярен ли он ?

Да.

Как узнать где плюс а где минус на конденсаторе(628С0 к примеру) диоде 14007, резисторе, транзисторе - написано сверху(-B-) снизу 920B и три ножки...
Заранее благодарен!

Резистор униполярен )

Хоть кто-то! Теперь понятно рзистор ставим хоть как....далее..

Уважаемый, я, конечно понимаю, что Вы торопитесь и все такое, но Вы на предыдущую страницу заглядывали? Нет? А там про резистор было написано.. А еще про конденсатор довольно много... А если еще и по Форуму поискать.. Скажу по секрету, это будет быстрее, чем сидеть ответа ждать. :wink:

Без обид..

Спасибо хоть за это...но почти негде не говорят...что мол посмотри сюда..значит здесь люс, а там минус...мне бы кто нить отписал опытныя и я бы запомнил))

У Вас приборы есть какие-нибудь?

Вы имеете точное название элементов, если так то:
1. Диод 1N4007.
2. Диод Д226Б.
3. Диод Д814Д, аля стабилитрон.
4. Транзистор КТ361
5. Транзистор КТ816
6. Конденсаор Jamicon 1000 mF25V, еще написано 628С0, ТК 105 град.

У 1N4007 полосой обозначен катод (ну, или "минус") :wink:

Про Д814/Д226 навскидку не скажу - не помню, у них обычно на корпусе есть обозначение. Проще всего тестером прозвонить. Или ждите, подскажет кто-нибудь

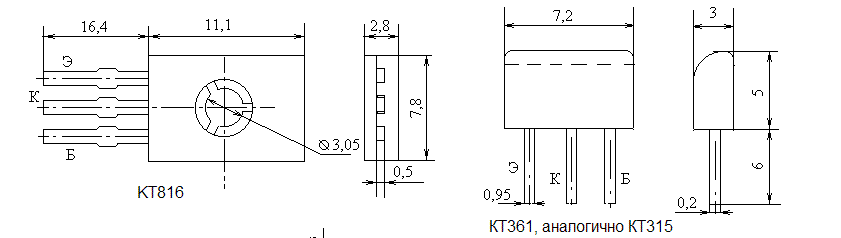

Транзисторы - см. вложение.
У конденсатора на корпусе должно быть подписано "-" в явном виде или полосой вдоль помечено.

Вообще, надо было начинать с этого списка.

Вложения

Pinouts.GIF: (6.86 KiB) Скачиваний: 975

У Д814 и Д226 вывод, соединенный с корпусом - катод. Aheir прав, на корпусе наносится схематичное изображение диода (как на схеме).

Спасибо большое..вы прояснили мне все вопросы..Искренне благодарен.
P.S. Отличный форум))

Вопрос чуть-чуть не в тему но где у К561ЛА7 какие выходы (1,2,3,...,14)? А то что-то никак не разберусь ((

AISe писал(а):Вопрос чуть-чуть не в тему но где у К561ЛА7 какие выходы (1,2,3,...,14)? А то что-то никак не разберусь ((

Поставь ее (микросхему) на ноги на стол перед собой, внимательно посмотри на корпус, на нем с одного края болжна быть какая та отметина ( нарисованая точка, углубление в корпусе, щербинка полукруглая на корпусе и т.д.) это ключ. поверни в стоячем положении микросхему так, что бы ключ-отметина была слева (обычно название микросхемы распологается после этого правильно, а не вверх буквами), тогда нижняя (ближний к тебе ряд) левая нога №1, дельше2...последняя нога в этом ряду № 7(счет слева направо), далее сверху ряд нога напротив №7 восьмая и дальше попорядку справа налево 9,10...последняя №14 должна быть сверху отметины-ключа.

всем привет
подскажите расположение ножек у транзистора мп42 (только не говорите аналоги, т.к. мне надо именно мп42

myxalych, а слабо первую страницу этой темы посмотреть?

я посмотрел, там говорилось про другие мп

myxalych писал(а):я посмотрел, там говорилось про другие мп

http://www.radiokot.ru/forum/viewtopic. ... sc&start=0

мышонок писал(а):Примечание: у транзисторов МП35 - МП42 цоколёвка одинаковая.

Попался мне тут трансформатор на двух ТП-30-8(один сердечник а на обмотках двух такие надписи), 2 сетевых провода(ну и 2 соединяющий провода питания и выводов), и 2 отвода, подскажите его характеристики?
