ну да а может вы кверхногами смотрите

EIA-96. Цифра "96" в названии стандарта намекает на использование стандартного ряда номиналов Е96,

я болще встречаю прецики с 4цифирами на них а это левыя маркировка применяется доволно редко и в основном некотрыми фирмами может просто мне так везет? хотя хрен их этих буржуйф недобитых рахзберет с их недо стандартами из негроп

[korob]

я болще встречаю прецики с 4цифирами на них а это левыя маркировка применяется доволно редко и в основном некотрыми фирмами

Дело в том что она была придумана как раз для точных SMD резисторов (ряд E96 с допуском не более 1% ) типоразмера менее 0805, где 4-цифры не лезли.

[Владимир5028]

Martin76 писал(а):

Он может быть оборванным.

их тут 2 штуки таких на плате в цепи сгоревшего ситмистора и оба по 930к я засомневался в их сопративлении так как не понятен их номинал и чем их заменить теперь

[sancta]

Еще плиз помогите! Транзисторчик мелкий 2А и следом символ на вытянутю скобку ) похож

[lom10]

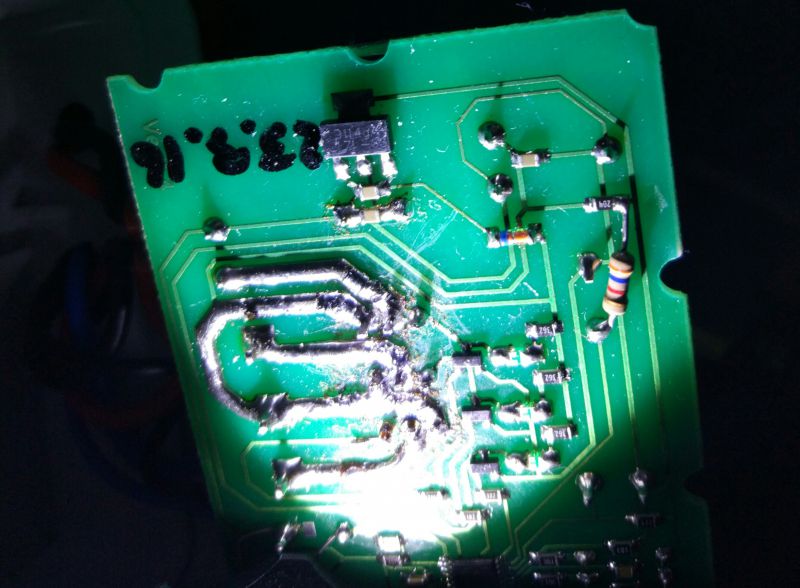

Парни помогите определить что за зверь


(47.61 KiB) Скачиваний: 737

[Martin76]

мелкий 2А

2А - это чаще всего китайский народный ММВТ3906. Они вместе с 3904 1АМ как КТ315 и 361 наши, пихаются везде где нужно и не нужно

[jast321]

Подскажитепожалуйста, что это ?

[Baasil]

Конденсатор электролитический танталовый 470 мкФ 2,5 В

[jast321]

Спасибо.

[d_f_m]

Это диод? Как его проверить? На плате проверяют, звонится только в прямом направлении. А выпаял вообще не звонится.

[Martin76]

Это танталовый конденсатор.

[d_f_m]

Спасибо. А как вы определили? Мерял сопротивление только на 2М начал что-то показывать. А до этого в поисковике забивал то что на нем написано 4.7 25L выдал что это диод китайский.

[Parafin]

Помогите подобрать аналог разъема 5 пин на плеер. J4. На схеме.

Вложения

E150_SCH.pdf

(236.07 KiB) Скачиваний: 296

[xorkrus]

d_f_m писал(а):

А как вы определили?

Parafin писал(а):

Помогите подобрать аналог разъема 5 пин на плеер. J4. На схеме.

Так это вроде джек. Который TRS (с одним кольцом). 5 контактов, потому что три звука и два "детектор" штекера.

[aen]

Всех катеогрично приветсвтую. Имеется фонарик китайской, Собака, решил досрочно помереть.
Вот картинка, узел которой работает не правильно по моему мнению

Спойлер

Есть подозрение, что обведенная микрушка не родная, помогите опознать что за она и чем можно заменить. Ну и да, фонарик не заряжается от слова совсем. На картинку постарался все нанести. Китайсо говорят про микрушку только такое : Входное напряжение: 2.0-6.0V Выходное напряжение: 5.0V Выходной ток: 1000mA Потребляемый ток: 5.0uA *** Малый пакет: SOT89 1000шт / диск SOT23 3000 клеток / блюдо цена договорная, пожалуйста, звоните: 36989826 Chow Больше ничего не нашел Заранее мерси
ПС: на картинке плату питал от юсбишной зарядки потому и +5.14, микруха 5 ножная, использовано только 4, одна висит

Последний раз редактировалось aen Пт июл 28, 2017 11:13:53, всего редактировалось 1 раз.
Причина: Исправил. Нарушение Правил форума п. 2.6

[d_f_m]

xorkrus писал(а):

[uquote="d_f_m",url="/forum/viewtopic.php?p=3150809#p3150809"]А как вы определили?

Спойлер

Спасибо!




На первый раз исправил сам.
Нарушение Правил форума п. 2.6
aen

[Юрий Z]

Помогите опознать.установлено в Автоконтроллере ЭКСЭ-3А
Что разобрал в надписях
Э ll 4 g A
171-88

[Albert_V]

Подскажите, пожалуйста, кто имел дело с Cirrus Logic: по маркировке эта CS42L52 похожа на оригинал, или китаец прислал перемаркировку (маркировка сделана лазером)?
/Смущает низкая цена и идиотская упаковка. В ближайшую неделю, к сожалению, не смогу её запаять и проверить/.

[RiffSkill]

В селфи-палке на плате установлена кнопка и SMD-элемент с 3-мя выводами. На корпусе обозначение JZ03, справа от этой надписи под углом 90 градусов указано число 301. На плате обозначен как Q1. Что это за компонент, нужна информация для покупки и замены.

[vod]

Добрый день, подскажите что за деталь? (плата от world vision t59m)
