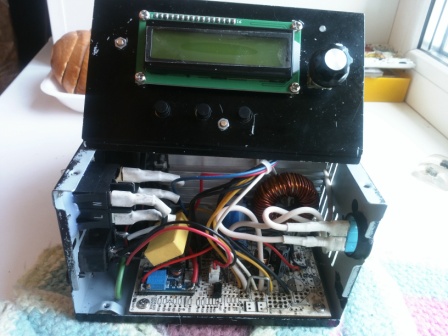

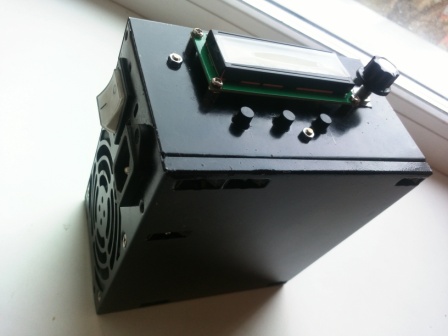

Всем привет вот и второй ЛБП доделал. Правда в экспериментах с дросcелем попалил от перегрева силовые ключи 2SC3320 заменив их на 2SC4515. Дроссель перемотал проводом 1.4 мм. около 50-55 витков. До этого было намотано родной провод 1.55 25 витков были страшные пульсации на выходе {лампочка моргала} при 10-22 вольт 2А.А когла пальнул блок дроссель был намотан в 2 провода 25 витка красный + желтый на фото есть. Сейчас вроде нормально немного греется дроссель и блок не много писчит при нагрузке 3 А. Что интересно!!! ДО последней перемотки на выходе диодов напряжение было меньше чем на выходе дросселя. теперь наоборот напряжение на выходе дросселя меньше чем на диодах на 1-2 вольта. Может мне это кто то как то обьяснить?

Добавлено after 2 minutes 53 seconds:
Re: БП с микроконтроллерным управлением и регулировкой параметр

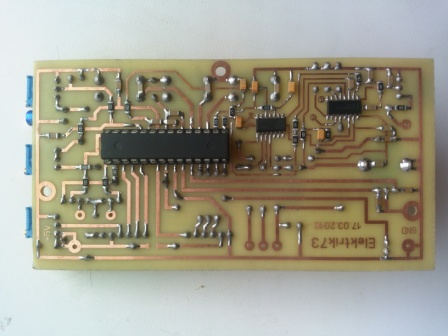

еще пару фоток.

Вложения

IMG_20180520_162051.jpg: (45.38 KiB) Скачиваний: 1658

IMG_20180520_162100.jpg: (49.8 KiB) Скачиваний: 1474

IMG_20180520_160247.jpg: (67.7 KiB) Скачиваний: 1367

IMG_20180512_194958.jpg: (43.34 KiB) Скачиваний: 1327

IMG_20180512_114141.jpg: (32.94 KiB) Скачиваний: 1229

IMG_20180512_114106.jpg: (36.85 KiB) Скачиваний: 1410

IMG_20180512_104708.jpg: (47.43 KiB) Скачиваний: 1508

Последний раз редактировалось elektrik73 Вс май 20, 2018 20:10:10, всего редактировалось 1 раз.

elektrik73 писал(а):

Может мне это кто то как то обьяснить?

.

законы коммутации?

doctorRAZ писал(а):

elektrik73 писал(а):

Может мне это кто то как то обьяснить?

.

законы коммутации?

я имел ввиду напряжение без нагрузки на дроссель.

Вложения

IMG_20180512_110706.jpg: (58.02 KiB) Скачиваний: 1507

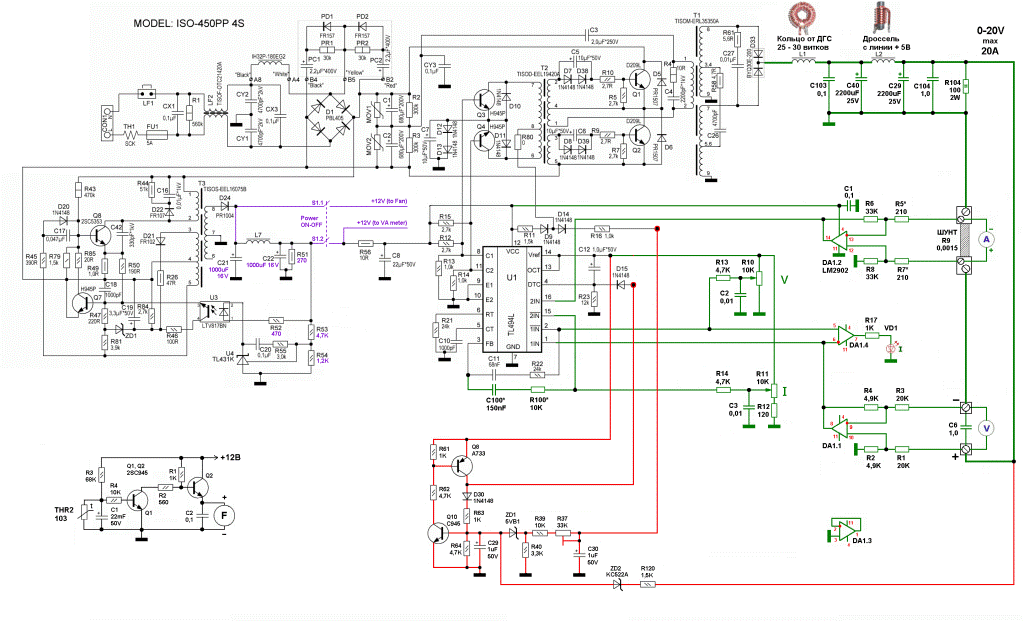

Нашел на просторах инета схему.Может кому пригодится ТЛка в паре с ЛМкой.
