Матричные часы-будильник-термометр

[salatt]

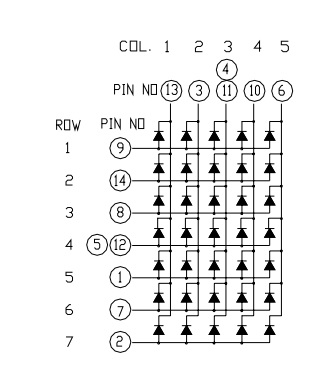

А первые точно с ОА в строке? Обычно А- ОК, В -ОА.

Вложения


(32.95 KiB) Скачиваний: 970

[Сукгей]

Почему не работает будильник?

[aivcon]

Решил собрать еще одни такие часы тестю. Обратил внимание что регистры разных партий светят по разному
Старые из хлама AC и HC светят в 2 раза ярче чем LS.

так для информации...
матрицы можно купить здесь; https://ru.aliexpress.com/item/FREE-SHI ... 0.0.DjaQKN

[Martin76]

AC и HC светят в 2 раза ярче чем LS

Вытекающий ток у ТТЛ маленький, многократно меньше, чем у КМОП серий, так же, уровень напряжения лог 1 значительно меньше 5В, обычно в районе 3,5-4В, поэтому ТТЛ не стоит применять в таких схемах, только в схемах, рассчитанных на втекающий ток (активный 0 на выходах).

[aivcon]

Ну да, о том и разговор LS это 555 ТТЛ, серия HC это 1564, это быстрый КМОП, AC это 1554 КМОП...
Размах отличается на целый вольт, судя по измерениям.

[Martin76]

Дело не в размахе, а грубо говоря в типе и внутреннем сопротивлении ключей. У кмоп - это Р или N канальный транзистор с сопротивлением канала в несколько десятков Ом, а у ТТЛ нижний ключ - нпн транзистор, а верхний как правило эмиттерный повторитель с диодом, да еще обычно с резистором. Отсюда и ток для 0 в 20-30 мА, а для 1 - пара мА (для 10-30 входов ТТЛ для лог 1 больше и не надо).

[aivcon]

Просто ни когда на эту тему не запаривался, так как все они по уровням ТТЛ и меня больше всегда интересовала из этих букв граничная частота или задержка. А в этой схеме как раз это свойство и выплыло.

[jn79]

Решил собрать еще одни такие часы тестю. Обратил внимание что регистры разных партий светят по разному
Старые из хлама AC и HC светят в 2 раза ярче чем LS.

так для информации...
матрицы можно купить здесь; https://ru.aliexpress.com/item/FREE-SHI ... 0.0.DjaQKN

поделитесь платой под эти индикаторы

[aivcon]

Они ни чем не отличаются от тех что в статье. Печатка та же.

[Djony]

Всем привет! Кто-нибудь делал прошивку без нуля в десятках часов?

[FOLKSDOICH]

По моей просьбе автор делал прошивку без нуля. Если он даст добро, могу скинуть. Может он и сам вам даст искомое.

[Djony]

Узнайте конечно.

[FOLKSDOICH]

Вроде эта. Пробуйте.

Вложения

Matrix clock(ноль).rar

(3.41 KiB) Скачиваний: 226

[Djony]

Спасибки

Добавлено after 1 hour 41 minute 25 seconds:
Подскажите в чем отличие 74hc164B и 74hc164N?

[Polf]

По даташиту Philips на эту микросхему:
74HCT164N DIP14 plastic dual in-line package; 14 leads (300 mil)
74HCT164BQ DHVQFN14 plastic dual in-line compatible thermal enhanced very
thin quad flat package; no leads; 14 terminals; body 2.5 ´ 3 ´ 0.85 mm
Разные корпуса:
74HCT164N DIP14 для выводного монтажа через сквозные отверстия
74HCT164BQ DHVQFN14 для поверхностного монтажа без выводов - вручную припаять проблематично.
Даташит прилагаю. Там есть чертежи корпусов.
Учтите, что у разных фирм могут быть разные маркировки, особенно у китайских.

Вложения

74HC164.pdf

Даташит

(131.92 KiB) Скачиваний: 178

[joker75]

Вроде эта. Пробуйте.

Часики с этой прошивкой стали поинтересней... Ещё бы смену температуры и часов сделать почаще (???)

[FOLKSDOICH]

Это уже к Автору.

[Djony]

Здравствуйте! Кто-нибудь переписывал программу для DS3231 вместо DS1307?
