Re: Часы на люминесцентных индикаторах.

Вс апр 25, 2010 19:52:58

uldemir писал(а):--
Магнитофон сломался,
я сижу в тишине -
чему и рад вполне (с) Цой.
---
У мня тоже магнитофон сломался. ненавижу пластмассовые детали.


Отсюда вывод- с электромеханики лучше перейти на чистую электронику :)

Re: Часы на люминесцентных индикаторах.

Вс апр 25, 2010 20:14:08

-25 ... -30в полёт нормальный.
Ну я то собирался её пользовать с ИВ-18, ИВ-21.. а там 40-50 вольт на аноды надо. Коэф. мультиплексирования почти 1/10. Наверное придется применить на индикатор от видеомагнитофона.
--
Магнитофон починен. Очередной электролит усох. А пластмассовая деталь, что сломалась - удлинительный вал регулятора громкости поменян местами с балансом - он мне меньше нужен. мафон Vilma M-212C.

Re: Часы на люминесцентных индикаторах.

Вс апр 25, 2010 20:19:45

uldemir писал(а):
-25 ... -30в полёт нормальный.
Ну я то собирался её пользовать с ИВ-18, ИВ-21.. а там 40-50 вольт на аноды надо. Коэф. мультиплексирования почти 1/10. Наверное.

Да ну? :shock:
Я как раз платку нарисовал для ИВ-18 посмотрим.
На неделе сваяю.

Между прочим в паспорте для ИВ-3 тоже написано что в импульсном режиме анодное от 50 до 70в.
А работает и достаточно ярко на -25 вольтах.

Re: Часы на люминесцентных индикаторах.

Вс апр 25, 2010 20:43:15

Мнда, странно. И вправду ИВ-3 50...70 вольт. Просто я уже зарекся использовать низкие анодные. ИВ-18 в моем частотомере питалась от 35 вольт - это было нормально. А то что пытался делать с пониженными ИВ-28 с 18 вольтами и ИВ-3 с 9 вольт - просто одно расстройство. Уменьшить напругу всегда можно.

Re: Часы на люминесцентных индикаторах.

Вс апр 25, 2010 21:25:34

вот такой интересный индикатор достал)
ИВЛМ1-1/7ТИП2
разница между ним и без "тип2": стеклянная пластина внутри вместо керамической, еще несколько металлических деталей и сегменты не чисто круглые, а чуток усеченные

ваше мнение?зачем это было надо?
Вложения
(183.27 KiB) Скачиваний: 2244

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 11:16:48

Тут вот есть полный список всех производителей драйверов для vfd + pdf на каждый. Заходи-выбирай ...
http://www.chipfind.ru/datasheet/optodrv/vfd/

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 15:13:35

Воть , оказывается на ИВ-3 не тока цифирь можно разглядывать и часы лепить но и ... :)))

http://datagor.ru/amplifiers/hybrides/5 ... v-z-i.html

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 15:27:11

"ЗВУК

Такого качественного звука ранее еще не слышал. Хотя это уже мой четвёртый гибрид.
Частотка ровная. Бас плотный и упругий. Высокие чистые, не цыкают и не шепелявят. Без заметных на слух искажений на любой громкости, вплоть до слишком высокой по отношению к комфортному уровню.

Навевает тёплые воспоминания четверть вековой давности о ласковом и тихом журчании «Ригонды» на УКВ. Но чище и лучше (без цыканья). На макете опыт удовлетворительный.
Соберу в корпус — отфоткаю и отпишусь еще раз."

ДОЛБОЕБИЗМ И МАРАЗМ!!!!вешать за такое надо!

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 15:37:52

Народ, а что это за чудо? Никогда о таких дисплеях не слышал. Продавец маркировку не указал.
может кто опознает? А может это что-то из современного?
Лот продавца: http://cgi.ebay.com/RARE-VFD-COLOR-DISPLAYS-SET-NIXIE-CLOCK-TUBE-SOVTEK-/220593466716?cmd=ViewItem&pt=LH_DefaultDomain_0&hash=item335c652d5c

фотка Изображение

Продавец из Саратова, может это что-то эксклюзивное от "Рефлектора"?
Вложения
colored display 3.jpg
(91.61 KiB) Скачиваний: 7825

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 15:53:53

конструктив странный....как будто и не савок...вообще оченб любопытно...

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 17:22:50

suslogon писал(а):"ЗВУК

Такого качественного звука ранее еще не слышал. Хотя это уже мой четвёртый гибрид.
Частотка ровная. Бас плотный и упругий. Высокие чистые, не цыкают и не шепелявят. Без заметных на слух искажений на любой громкости, вплоть до слишком высокой по отношению к комфортному уровню.

Навевает тёплые воспоминания четверть вековой давности о ласковом и тихом журчании «Ригонды» на УКВ. Но чище и лучше (без цыканья). На макете опыт удовлетворительный.
Соберу в корпус — отфоткаю и отпишусь еще раз."

ДОЛБОЕБИЗМ И МАРАЗМ!!!!вешать за такое надо!


Ну почему же? Если кому-то интересно поэкспериментировать, пущай развлекаются :) Зато это убедительно доказывает, что индикаторы напрасно относят к пассивным элементам. Я как раз по этому поводу с одним преподом спорил)
ЗЫ по-моему, от таких экспериментов пользы больше, чем от экспериментов по изготовлению самодельного транзистора (где-то на этом форуме читал про такое)

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 17:23:35

Да очень похоже, что "Рефлектор" ( SOVTEK(ex-REflector)) перешел на западный манер изготовления стеклянного корпуса.

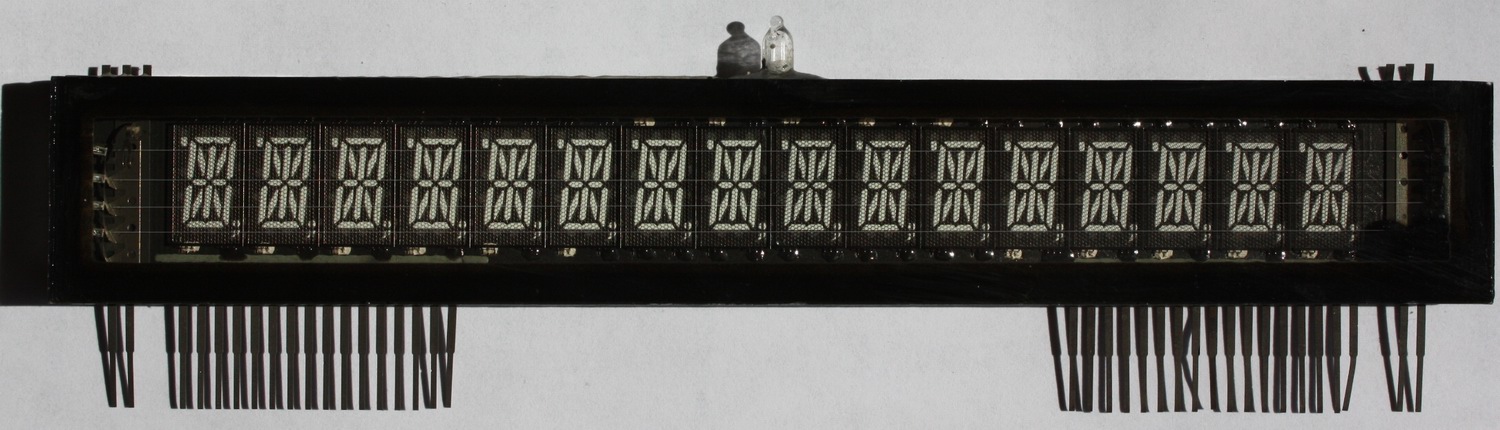

Вот еще одно его детище ilv3-16/14: Изображение

Типичный samsung-дизайн
Вложения
small display ilv3-16 14lr_1.jpg
(195.33 KiB) Скачиваний: 7650

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 17:27:10

v000va писал(а):Продавец из Саратова, может это что-то эксклюзивное от "Рефлектора"?


В описании как раз так и написано:
"Made by Reflector Sovtek (today) Plant in 90's Soviet era.
It's no serial product but special limited edition."

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 18:41:53

Да, я тоже хотел запостить картинки этих индикаторов, да не успел.
Странные штуки. Светофильтры зеленого и синего - стандартные, а желтый в RGB-модель не вписывается. Может, под ним не белый, а более "теплый" люминофор? Тогда не вижу много смысла, можно было и красное покрытие сделать.
ИЛВ3-16/14 совсем странный. Ни в одном из справочников я такого не видел. Видел подобный и видел зарубежный аналог подобного, но у них классическая конструкция со штампованным стеклом.

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 20:15:20

возможно буквенный индикатор - это свежее производство :)
а вот со светофильтрами это реально интересно

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 23:48:35

v000va писал(а):Народ, а что это за чудо?

Если все-таки "желтый" люминофор светит красным светом - возможно это "3 пикселя" одного большого табло... тогда "Рефлектор" что то совсем нереальное по габаритам задумывал, в девяностом это еще могло быть возможно.

Re: Часы на люминесцентных индикаторах.

Пн апр 26, 2010 23:58:56

MiklSh писал(а):
v000va писал(а):Народ, а что это за чудо?

Если все-таки "желтый" люминофор светит красным светом - возможно это "3 пикселя" одного большого табло... тогда "Рефлектор" что то совсем нереальное по габаритам задумывал, в девяностом это еще могло быть возможно.

Возможно планировалось выпустиь одно-два действительно БОЛЬШЫХ демонстрационных табло для какиих-нить залов,аудиторий, аэропорта. Может подарок к годовщине октября готовили :)))

Re: Часы на люминесцентных индикаторах.

Вт апр 27, 2010 00:20:00

Кстати да, MiklSh прав - жёлтый люминофор светится красным. До меня только щас дошло, что на фотках индикатор выключен) Я сначала подумал, что это он так светится

Re: Часы на люминесцентных индикаторах.

Вт апр 27, 2010 00:55:31

Nixie писал(а):Возможно планировалось выпустиь одно-два действительно БОЛЬШЫХ демонстрационных табло для какиих-нить залов,аудиторий, аэропорта. Может подарок к годовщине октября готовили :)))

Если кто ещё помнит, в Москве на Калининском проспекте ещё в 80-е годы стоял гигантский цветной телеэкран (размером наверно 20х10, а то и больше). Показывали по нему... нет, не рекламу пива :))), а в основном документальные ролики про достижения советского строя :)). Правда, насколько помню, пиксели там имели треугольную конфигурацию (и часто перегорали "по одному")... да и покрупнее они там наверно были.
Последний раз видел это табло в полуживом виде в начале 90-х, а позже на его место просто налепили фанерных щитов с рекламой всякого буржуйского г@вна :( .

Re: Часы на люминесцентных индикаторах.

Вт апр 27, 2010 01:08:19

По фото, что на ебэе ориентировочно расстояние между пикселями получается примерно по 5см.
ТВ картинка - 600 видимых строк (4:3 => 800 "точек" по горизонтали). Выходит что табло в случае ТВ изображения должно получиться примерно 40 на 30 метров и содержать около 160 тысяч таких индикаторов..... жуть.
