Часы на газоразрядных индикаторах

[atac13]

Ребята. Всем привет .
Может у кого есть схема на Часы Сова ?


(62.14 KiB) Скачиваний: 573

есть желание заменить Ив на ИН ....
может кто менял уже и плата есть ?
ВСЕМ заранее спасибо за помощь ...

[uldemir]

Ну вы, конечно, эту тему уже нашли. Тогда попробуйте поискать, как к 145ик1901 подцепить газоразрядный индикатор. Вам, наверняка известно, чем 7-ми сегментный кодотличается от десятичной позиционного или двоичного и как один преобразовать в другой (в этой теме уже было несколько попыток решить эту проблему). Так что, наверное, будет проще не искать её схему, а всю начинку выбросить и внутри этой керамики собрать любую другую. Склероз мне подсказывает, что SLvik в таком корпусе уже часы делал...

лана, для вас нашел: https://radiokot.ru/forum/viewtopic.php ... 92#p378792

[АлександрЛ]

atac13 писал(а):

Может у кого есть схема на Часы Сова ?

есть желание заменить Ив на ИН ....

А у вас нет желания поставить в "Запорожец" мотор от "Боинга"?
Вариант только ОДИН- выкидываете ВСЮ схему, и меняете её на ту, которая вас устраивает.. 145ИК1901 ОООООООЧЕНЬ "ускоспециализированная" микросхема, конечно, даже её можно "согласовать" с чем угодно, но вот размер этого "согласующего устройства" будет намного сложнее простой платы от часов на ГРИ..

[watchmaker]

Попадалось, что преобразователь 7-сегментного кода в десятичный можно сделать на одной микросхеме ПЗУ. Но подробностей не помню. Видел схему на логике, но там три (если не четыре) микросхемы.

[АлександрЛ]

watchmaker писал(а):

Попадалось, что преобразователь 7-сегментного кода в десятичный можно сделать на одной микросхеме ПЗУ. Но подробностей не помню.

Можно- то можно, но только у 145ИК1901 питание МИНУС 27 вольт, а у ПЗУ- ПЛЮС пять вольт.. Вы как "согласовывать уровни" будете?
А выходной ток этой же 145ИК1901- это единицы миллиампер..

Гораздо проще будет- не "канифолить" себе мозги, а, взяв любую схему часов на ГРИ- просто засунуть её в эту СОВУ...

Ещё раз повторю- схема согласования получится сложнее, чем вся схема часов на МК и ГРИ..
Судя по тому, что вы на 99% НЕ ЗНАЕТЕ, как работает эта микросхема, и как её вообще можно было бы подключить, сами вы этого сделать не сможете, а делать ЗА ВАС это, вряд ли кто возьмётся.. Тем более, раз этого никто не делал (такая "муслЯ" никому ещё в голову не приходила) - делать придётся параллельно с вами..
Вот- часы на ГРИ БЕЗ микроконтроллеров:
https://radiokot.ru/circuit/digital/home/85/
Часы на МК Мега8:
https://radiokot.ru/circuit/digital/home/96/
Ещё есть ветка на форуме, где собрали много различных схем на ГРИ..

[suslogon]

АлександрЛ писал(а):

Часы на МК Мега8:

Сомнительная схема... Гору транзисторов легко заменяем на 133/155ид1 и еще уменьшаем место на плате + упрощаем сборку.

[atac13]

Мне схема нужна именно родная ...из СССР ...для коллекции !!!
поэтому и спросил тут ...
В инете пока не нашёл !!!

а часы Я и сам любые сделаю ...

[Синхрофазотрон]

Так а нафига тогда лампы менять? Если для коллекции

[atac13]

блин и тут тролли ...
ВСЁ спасибо за помощь ...2 года тут не был и дальше тут мне не чего делать ...

[RoboC]

На выходных "мучался" с Aging в ds3231. Не хотел он у меня сохранять значения в эту 10h ячейку.Там всегда 0.
Подумал что это 3231m , посмотрел мануал - регистр этот так же есть и можно в него писать. Вообщем, не понятно, что там внутри у китайских 3231

блин и тут тролли ...

Как по мне, вполне логичный вопрос. Вы желаете аутентичность и ставите другие индикаторы.Смысл?

[samand587]

suslogon писал(а):

[uquote="АлександрЛ",url="/forum/viewtopic.php?p=3375651#p3375651"]Часы на МК Мега8:

Сомнительная схема...
Повторял в копии от автора Отличные часы Запустились с первого раза

[suslogon]

samand587 писал(а):

Повторял в копии от автора Отличные часы Запустились с первого раза

По этому пункту спору нет.
Я лишь о том, что вместо горы транзисторных ключей можно было бы использовать ид1...

[samand587]

suslogon писал(а):

samand587 писал(а):

Повторял в копии от автора Отличные часы Запустились с первого раза

По этому пункту спору нет.
Я лишь о том, что вместо горы транзисторных ключей можно было бы использовать ид1...

Ключи 100% гарантия, ИД1 гарантия 75%

[totenkopf1984]

*Trigger* писал(а):

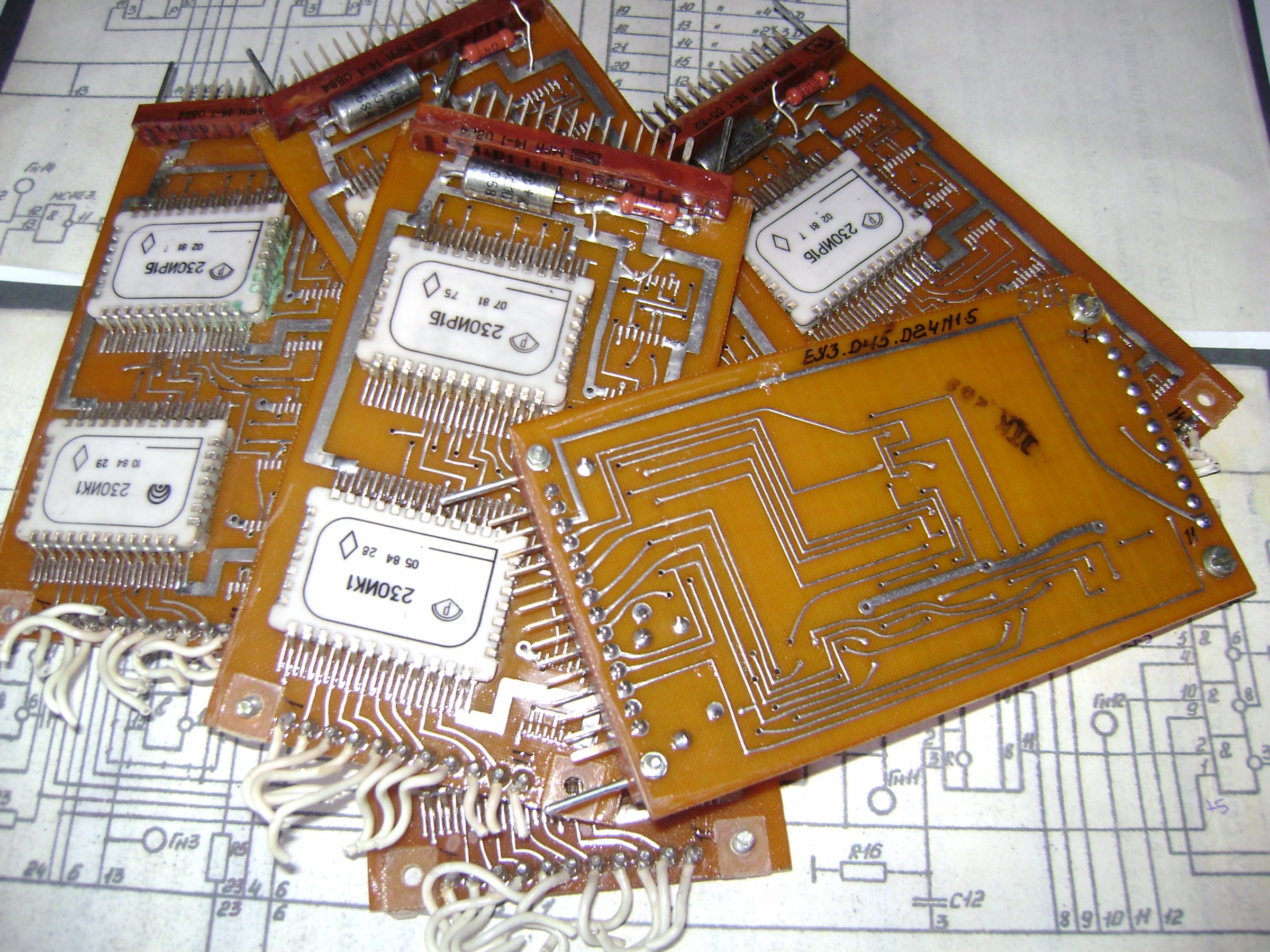

Купил вчера на Юноне вот такие платки:

А это стояло в часах на ИН-18, одна такая плата на одну лампу.

Спойлер

Вложения


(179.14 KiB) Скачиваний: 745

[Синхрофазотрон]

[uquote="RoboC",url="/forum/viewtopic.php?p=3375710#p3375710"]На выходных "мучался" с Aging в ds3231. Не хотел он у меня сохранять значения в эту 10h ячейку.Там всегда 0.
Подумал что это 3231m , посмотрел мануал - регистр этот так же есть и можно в него писать. Вообщем, не понятно, что там внутри у китайских
А что с буквой м не полный аналог от sn? Вроде только другая точность хода....

[suslogon]

samand587 писал(а):

Ключи 100% гарантия, ИД1 гарантия 75%

Это с чего бы? Среди транзисторов не меньше вероятность нарваться на брак или подделку, особенно если брать на али, как многие любят...

[Волосатый]

Из 8 тысяч транзисторов с али еще пока ни один не дал засветку, вышел из строя и тому подобное. Было бы неплохо, если бы кто-нибудь озвучил статистику по идешкам

[mr.nikon]

Всем доброго времени суток. Народ подскажите какой проект часов можно сделать на 6-ти лампах ин14 с разделительными точками и ds 3221 на борту?Буду очень благодарен за помощь.

[vladin21]

Очередная реализация. Двойной функционал ...и часы и холдер "заметочник"

[watchmaker]

Три точки зачем?
