Часы на трубе от осцилографа

Вт сен 07, 2010 15:05:55

Приветствую уважаемых котов :)
Вот тема про часы на газоразрядных индикаторах есть,про часы на люминисцентных индикаторах есть,а на осцилографической трубке нет.
Это-же тоже будет "рэтроприбор"

Хотелось собрать такие часики но к сожалению наткнулся на обычные проблемы в инете: либо схема слишком сложна для повторения либо нет прошивок.
Как ни гуглил ниче путного не нашел :(
Один вариант был-бы ничего(http://www.webx.dk/oz2cpu/clock-scope/scope.htm) но сайт к сожалению давно не обновлялся и файлы прошивок стали недоступны.

Электронную часть я могу собрать легко,а в написании прошивок я не силён :(

Может кто заинтересуется?
Дельные советы и мысли приветствуются :)

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 17:20:01

У меня только одна мысль: извращенец :)) Это примерно то же самое, как фаянсовый унитаз использовать вместо шляпы.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 17:51:14

А между тем такие часы делаются многими, наравне с часами на ГРИ.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:10:24

и кем они делаются???что за левый гон??? :evil: нихрена это не делается или только конченными извратами :evil: бесят такие люди...

RASH на трубу можно что угодно вывести :) надо делать генератор по сути видеосигнала

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:23:29

Какого к черту видеосигнала :shock: там же не строчная развертка. Помню нам в институте задание давали такое - нарисовать диаграммы сигнала на X и Y, чтоб получились цифры почтового индекса.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:25:20

suslogon писал(а):и кем они делаются???что за левый гон??? :evil: нихрена это не делается или только конченными извратами :evil: бесят такие люди...

RASH на трубу можно что угодно вывести :) надо делать генератор по сути видеосигнала

и строчную развертку :)) Короче = телевизор!
Коту делать нечего = яйца лижет; начинающему радиолюбителю делать нечего - из трубы будильник делает :))

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:27:30

MyxoMop кинь глянуть диаграммы))интересно стало...
потому что есть осциллы в выводом цифр на экран трубы, есть полно всяких мощных вч приборов ссср, в которых тоже на трубу много чего выводится...

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:32:51

Да ты чего :o Это лет 10 назад было. Короче фигуры Лиссажу видел на экране - на X Y синус - на экране круг. Тут принцип примерно такой же, только сигнал обычный прямоугольный.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:34:33

тут еще проблема как с ГР панелями - срок жизни трубы(((

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:39:19

На осциле можно цифры рисовать и не только цифры.(векторный рисунок). При желании можно и строчную развертку организовать, но будет проблема - люминофор осциллографической трубы долго погасает(медленнее чем на ЭЛТ телевизора). То есть относительно неподвижные картинки можно показывать, но динамические(футбол) уже не посмотришь = размажется.
Но, ребята - делать такое = геморойно! Остыньте.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 18:48:32

лучше на маленьком кинескопе :)

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 19:57:33

1. Собрать усилители горизонтального и вертикального отклонения.
2. Собрать двухканальный генератор сигналов произвольной формы + 1 канал управления яркостью (на МК разумеется)
3. Сочинить 10 подпрограмм для рисования цифр
4. Комбинировать их, выводя время

Всё вполне реализуемо...

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 20:08:39

:) если уметь))))) :)))

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 20:14:05

ploop писал(а):1. Собрать усилители горизонтального и вертикального отклонения.
2. Собрать двухканальный генератор сигналов произвольной формы + 1 канал управления яркостью (на МК разумеется)
3. Сочинить 10 подпрограмм для рисования цифр
4. Комбинировать их, выводя время

Всё вполне реализуемо...

Но очень сложно. Намного проще на одной спецмикре(раньше это была 145 серия, иарку не помню) и на одном люминисцентном цифровом дисплее ИЛЦ..... Или купить настенные часы за 100 рублей и нарисовать оригинальный циферблат и обалденной красоты стрелки. Дешево и оригинально(и здесь можно поизвращаться - вместо кукушки куклу Барби привязать).

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 20:31:28

Да я понимаю, что практической ценности никакой. Но: во-первых оригинально, во-вторых - очень хороший опыт. Если еще оснастить девайс импульсным БП, то будут практически все сферы электроники задействованы: аналоговая (усилители, при чём нужны довольно точные), цифровая техника, программирование, импульсная...
Если самому разработать и собрать - институт нах не нужен :))

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 20:48:47

:) да если разобраться самому во всем,то опыт будет просто коллоссальныЙ!!и мега респект тоже!

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 21:16:53

Скептис меня поразил.... :(
http://www.youtube.com/watch?v=HIjlzyn_ ... re=related

http://www.youtube.com/watch?v=7zVZM8S3 ... re=related
Последний раз редактировалось RASH Вт сен 07, 2010 21:30:06, всего редактировалось 1 раз.

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 21:26:18

с одной стороны круто, с другой - извращение :)))

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 21:48:47

Как-то натыкался в старом журнале "Радио" на схему приставки к осциллографу, которая дает возможность выводить аналоговый видеосигнал на экран осциллографа.)))

Re: Часы на трубе от осцилографа

Вт сен 07, 2010 21:50:53

"Классика": МРБ-1074 Бирюков С.А. "Цифровые устройства на ИМС", стр. 69-73 "Знакогенератор любительского дисплея".
Ещё была статья в "Радио" в начале 80-х, где предлагалось встроить трубку в УНЧ и выводить на неё всякую информацию и графику, например, тот же спектроанализатор.

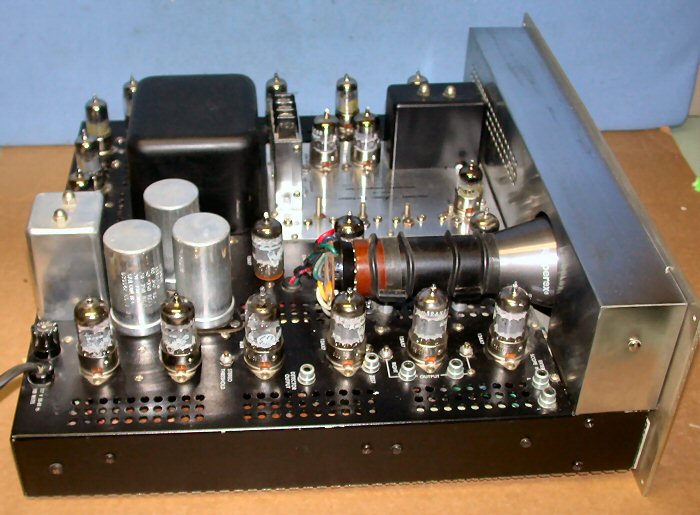

Ну и "реальные" изделия - старые ламповые тюнеры фирмы Marantz, в ктр на трубке был сделан индикатор настройки:
Вложения
(85.62 KiB) Скачиваний: 2003
(28.93 KiB) Скачиваний: 1912
