Готовые проекты на ГРИ и ВЛИ и их обсуждение.

[SergeyK]

PicNik писал(а):

....а после начинается опрос бит порта для приема сигнала с ак. датчика (этим отключается зв.будильника)

А можно схемку этого акустического датчика?

[akl]

PicNik писал(а):

Да, на печатке как надо.

Причём здесь печатка. На схеме измените.

[SLvik]

Я подключал эти звонки к 220в через 2х ваттный резистор.
Звенит и ничего не греется.
Зачем перегружать обмотку звонка?

[PicNik]

А можно схемку этого акустического датчика?

Сейчас я не дома по памяти вот так: http://img.radiokot.ru/files/39976/1itbcs9uyh.jpg

Причём здесь печатка. На схеме измените.

Послушайте схема дана чисто для ознакомительного направления (для котов с опытом) а если кто будит собирать дам исправл. схему, там и подключения индикаторов, надо красива разрисовать и резики нужные показать.

[PicNik]

Зачем перегружать обмотку звонка?

Провел контроль, после 1 мин. работы звонка, катушка да-же не потеплела. Но меры предосторожности должны быть, на случай залипания контактов, резик или кондёр.

Поигрался с бегущим огоньком. синхронно с диском: http://img.radiokot.ru/files/39976/1iukk0ff7z.jpg пока без решения.

[larik]

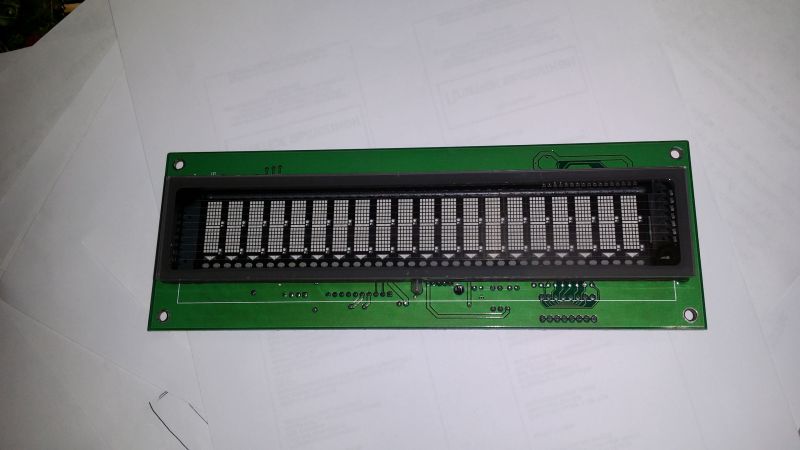

Попали мне в руки замечательные дисплеи VFD 20х2 с интерфейсом USB, сперва не знал как применить, но уважаемый "ntv" подсказал и написал простенькую программу для вывода на экран часов и даты
Внизу фотки что получилось, индикаторы подключаются по юсб к компу\ноуту без каких либо драйверов, определяется как составное usb устройство, запускаем программу и вуаля!!

это с пленкой автотонировки

если что обращайтесь у меня их много

[shura2000]

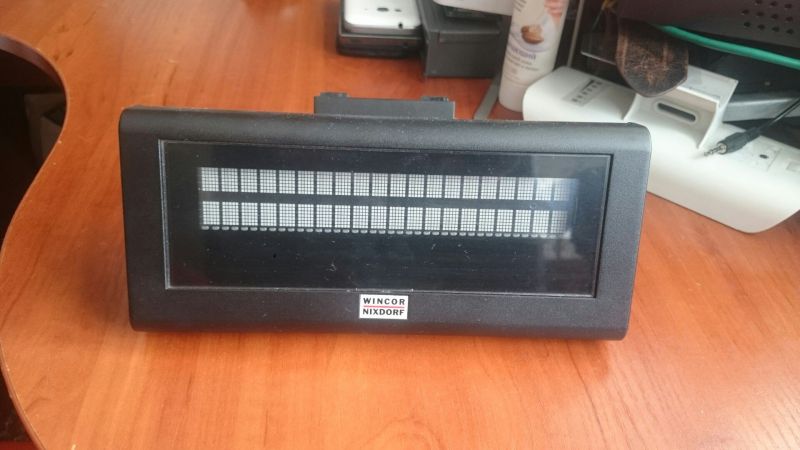

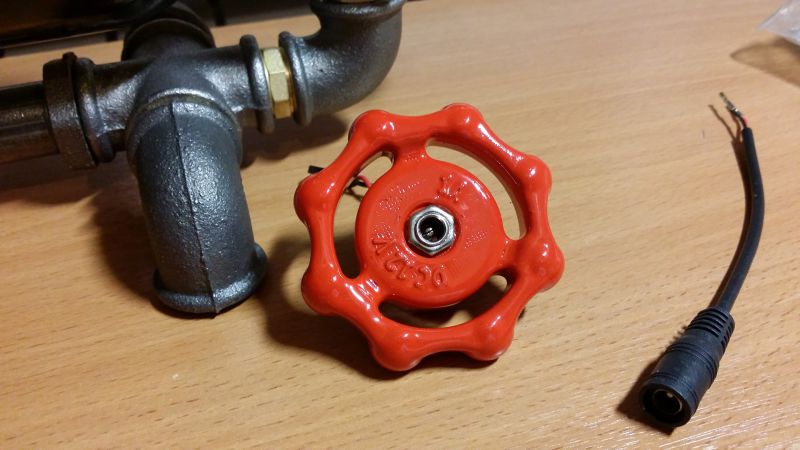

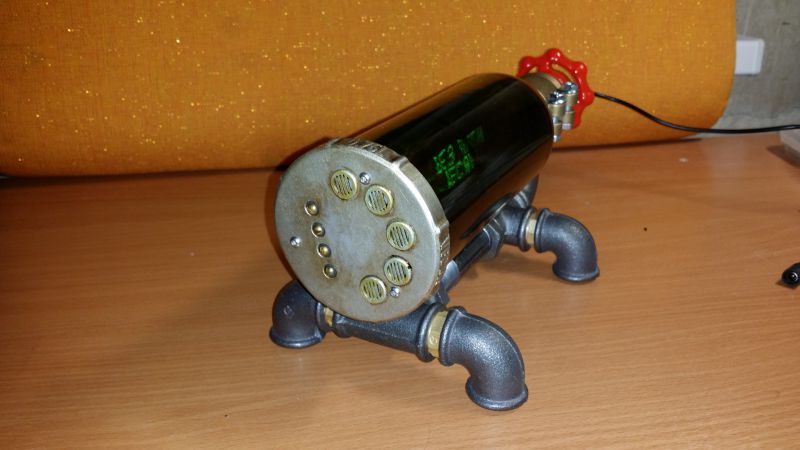

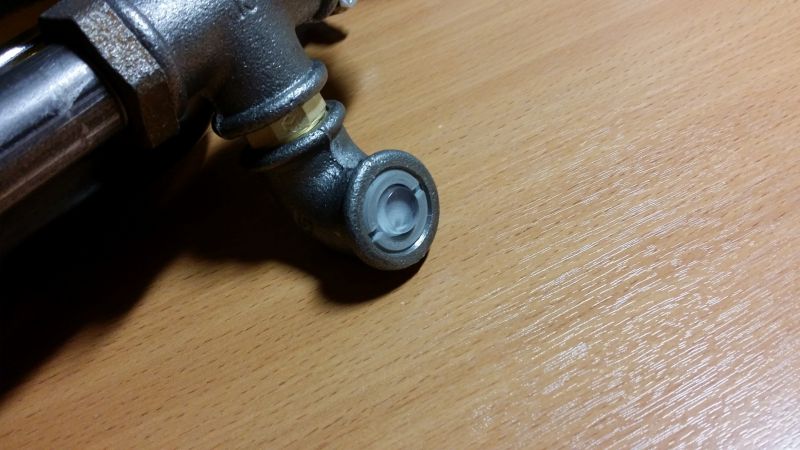

Еще дисплей покупателя. Оригинал на 74 странице.

Спойлер

[ewrey]

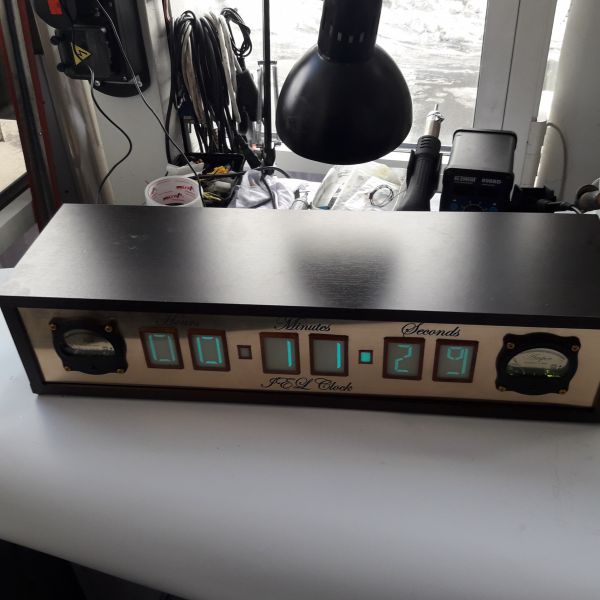

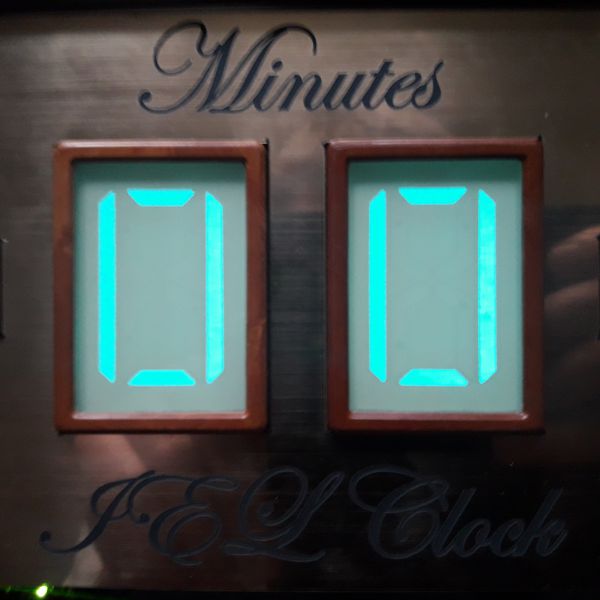

Попытался ответить для себя, на вопрос - из фанеры можно сделать нормальный корпус или нет? Вот что получилось:


ЗЫ. Подсветку можно отключать.

[kollaider]

А из чего у вас верх выполнен?

[ewrey]

Оргстекло, акрил, кому как.

[MrMrMrrr]

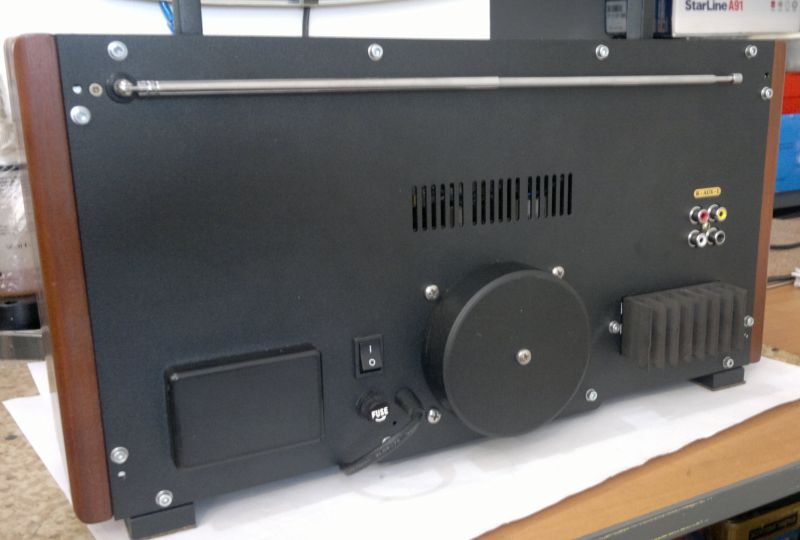

Здравствуйте. Закончил очередной проект. Это радиоприёмник с Nixie часами и частотомером. Также присутствует два внешних входа. Вход универсальный и Bluetooth. Делал для себя.




Ссылка на Youtube https://www.youtube.com/watch?v=_0vUHWB9XhA

Конструктивно радиоприёмник состоит из следующих модулей:

1. Модуль радиоприёмника. Сам приёмный модуль, я позаимствовал от старой автомагнитолы Blaupunkt. Также позаимствовал и модуль ПЧ-НЧ со стереодекодером. Перестройка осуществляется с помощью варикапов.

2. Модуль Nixie часов. Схема стандартная, применял во многих своих часовых изделиях. Собственно сами часы с будильником. Выполнена на ATMEGA 8. Есть будильник. Сигнал выбирается селектором на передней панели. Это либо радиоэфир, либо прерывистый сигнал. Метод индикации – динамический.

3. Модуль Nixie частотомера. Схему позаимствовал у Vitsserg. Хорошая схема. Прекрасно работает. Переработал её на индикаторы ИН-17, и ATMEGA 8 в SMD исполнении. Питание, по высоковольтной части, частотомер получает от блока Nixie часов. Метод индикации – статический, во избежание шумов и наводок на радиоприёмную часть.

4. Модуль тембров, регулятора громкости, входного коммутатор, устройства "приглушения" и задержек включения усилителей, выполнен на единой печатной плате, установленной в нижней части корпуса.

5. Модуль питания, там, где расположен потенциометр перестройки частоты. Здесь же распаяна схема индикаторов выходной мощности. Реле переключения динамики-наушники. Верьенерное устройство взял от старого генератора.

6. Модуль усилителей мощности. Схема – BiAmpling. На каждый динамик свой усилитель.

Корпус самодельный. Вырезан лазером, скреплён, зашпаклёван, покрашен.

[sasha9966]

Грандиозная работа! Классно получилось!

[ksv2109]

Давно что-то не писал в этой теме

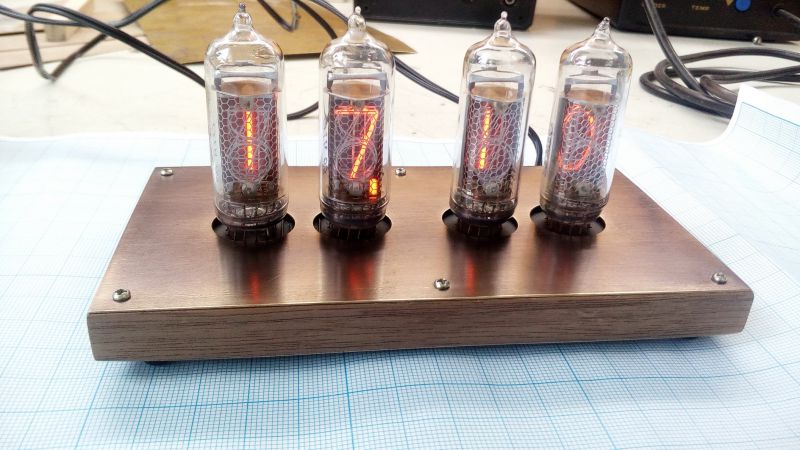

Доделал просто часики, показывают точное время ATmega328+DS3231
Хотел сделать максимально тонкий корпус, толщина получилась 11 мм
Хотя если поставить вместо высоковольтного конденсатора керамику (пока не пробовал),
может еще тоньше получится.

[Ян]

Нормально получилось, но если есть возможность, лучше поставьте небольшие втулки в основании ламп, и ножки голые прикроют, и часы смотреться лучше будут.

[ksv2109]

Насчет втулок подумывал, но из готового ни чего не нашел.
Вытачивать нет возможности.
В следующих часах уменьшу отверстие под лампы и установлю их вплотную к плате,
тогда втулки и не пригодятся

[voyna]

ksv2109, кнопки снизу, это ты круто придумал ! Молодец! ЗА это боооольшой +

[*Trigger*]

Ну, идея с кнопками снизу не нова, было уже: https://radiokot.ru:443/forum/viewtopic ... 3#p2933343. Наверняка и до меня было.
Но всё равно плюсую. Отлично получилось!

Вопрос: какой обработке подвергались металлические пластины сверху и снизу?

[akl]

Была идея использования кнопок вместо ножек. Две сзади "часы" и "минуты". Спереди, в центре, кнопка "стоп". Нажал на корпус в районе индикаторов часов или(и) минут, соответственно, идет установка часов или(и) минут. Нажал на корпус спереди, часы остановились со сбросом секунд. Отпустил в момент начала 6 сигнала точного времени - часы пошли. По мне, получилось бы довольно простое управление.

[Ivanoff-iv]

понимаю ещё режим картинки так менять, (температуру, там посмотреть, календарь и т.п.) а вот настраивать... задел случайно часы или передвинул недостаточно нежно и всё - жди начала 6 сигнала точного времени заново
