Печатные платы для сборки часов на светодиодных матрицах

[alcxa]

Платки, матрицы и комплектующие в наличии:



Платка часов: = 350руб. (при заказе двух и более плат - платка датчика давления в комплекте бонусом)
Платка датчика давления: = 50руб.
Платка радиодатчика: = 150руб. (2 варианта с разными контроллерами зарядки: зеленая - TP4056, красная - TP5000 - возможна зарядка LiFePO4 аккумуляторов)
Комплект из трех плат: = 500руб.

Матрицы с квадратными 6мм сегментами (общий катод):
ASR: super red 625-640nm 100mcd = 180р.
AA: amber 605-615nm 30mcd = 200р.
AY: yellow 590-600nm 60mcd = 200р.
AB: blue 465-475nm 145mcd = 250р.
APG: pure green 515-525nm 200mcd = 250р.
AW: white 6000-7500k 180mcd = 300р.

Комплект мелких smd компонентов 1206 (только резисторы и конденсаторы) = 40руб. (без электролитов и фоторезистора)
Полный комплект с красными квадратными сегментами и собранным датчиком давления (в комплекте прошитые AVRки и 2 DS18B20 и все детальки, которые запаиваются на плату часов) = 1970р.

Пересылка Почтой России 1 классом или обычной заказной: от 70руб. и выше (зависит от веса и типа отправления).
Оплата на карту Сбербанка

Если нужна собранная и отлаженная - пишите в личку, договоримся...
Есть несколько спаянных плат старых ревизий (собирались для тестирования партий компонентов и разводки печатной платы)

Корпуса часов под эту плату смотрим тут
Схемы и прошивки на конструкцию смотрим тут

Также еще есть другие платки:

Спойлер

тестер полупроводников Rev_A0.02C_m1284 = тема тут

2 версия паяльника от Victor_P = тема

фен от Victor_P = тема

[Alex7]

Получил очередную посылку с комплектующими (матрицами). Все четко, оперативно. Спасибо, Александр!

[im2]

Собрал часики, взлетели сразу.
alcxa, спасибо!!!!
Датчики пока не паял.



Не нащел как можно уменьшить яркость в дневном режиме, светят что вырви глаз. Как можно уменьшить яркость?

[alcxa]

Не нашел как можно уменьшить яркость в дневном режиме, светят что вырви глаз. Как можно уменьшить яркость?

Припаяйте фоторезистор и поставьте ЯРКОСТЬ АВТО, также можно осветить фоторезистор более ярким источником и зафиксировать макс порог = соответственно при меньшей освещенности яркость будет меньше
При яркости по таймеру, в дневное время яркость на максимуме и не регулируется

[reis]

Получил платки и матрицы.До Латвии шли 12дней.
Всё в лучшем виде!Спасибо!

[vlad5]

А ко мне в Беларусь дошло за 10 дней!
Спасибо alcxa!
Я уже и спаял практически все, только китайцы фоторезисторы где-то задерживают.

[dark]

И я сегодня получил очередной свой заказ.
Как всегда все на высшем уровне. Все идеально упаковано. Отдельное спасибо за подарок!
Спасибо и удачи, alcxa!

[дядя вова]

Также всё получил.... Спасибо Александр!

[Bortsov]

Заказал под наши часики лазерную резку акрила толщиной 2мм для корпуса.
Макет сделал на основе конструкции paterdis.
Посмотрю как получиться. Если всё "пучком", поделюсь макетом.

Добавлено after 3 hours 13 minutes 20 seconds:
Хотя подумал, что тянуть время...
Может кто "под себя" доработать захочет (толщина материала, внешние формы). Ловите в pdf.
В .cdr не смог вложение прикрепить, запрет стоит.
Кто заинтересован, пишите, скину.

Вложения

Модель для корпуса.pdf

(1.31 MiB) Скачиваний: 507


(65.75 KiB) Скачиваний: 944

[vlad465]

В .cdr не смог вложение прикрепить, запрет стоит.

В архив упакуйте и прикрепится.

[Bortsov]

Превышает максимальный объем 1 mb в zip.
Сделал расширение .pdf
Скачав, измените его на .cdr и пользуйте.

Вложения

Модель для корпуса версия 17.pdf

(1.33 MiB) Скачиваний: 450

[Bortsov]

Собрал в кучу детали. Подходимость замечательная (первый блин не комом).
Вечером буду заселять часы в "домик", покажу результат.
Сейчас понятно одно, нельзя тянуть винты крепления крышек - прогнёт их.
Нужно надеть на винты втулки длиной равной толщине корпуса.
Думаю, наклеить на лицевую крышку (с внутренней стороны) тонировочную пленку.


Добавлено after 5 hours 42 minutes 36 seconds:
Собрал с содержимым. Расчет и замеры правильные.

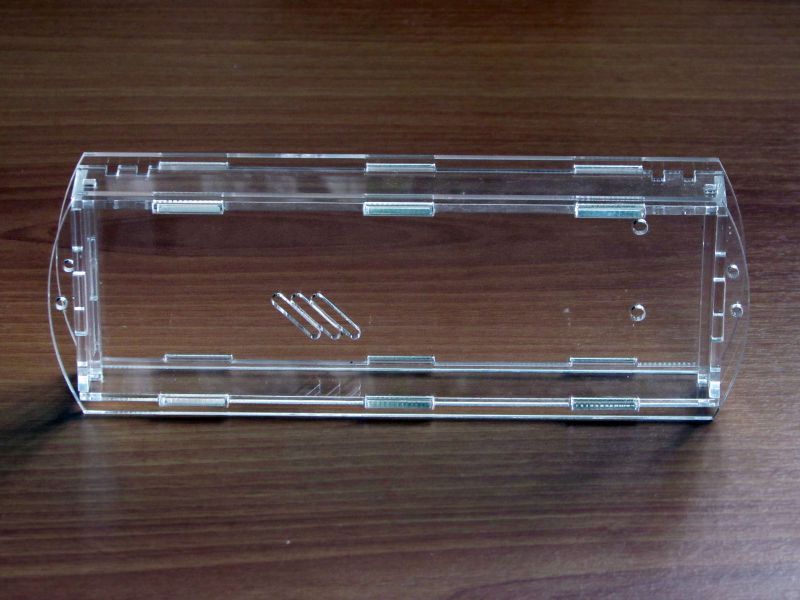

Сели часы в корпус плотно. Срезал выступающие направляшки с одного бока индикаторов и всё срослось. А нет, есть один "косяк". Когда создавал макет сделал первым отверстие под разъем питания, а для кнопок просто скопировал его, не поменяв диаметр. Так и не заметил до примерки. Теперь имею пять корпусов с увеличенными отверстиями для толкателей кнопок. Если будете использовать макет корректируйте. Ладно, зато зенковать не нужно. Нажимать удобно.

[Alex-2818]

А дырочки под пищалку?
И еще две, чтобы на стену повесить(с учетом бокового разъема питания).

[skorkin]

А дырочки под пищалку? И еще две, чтобы на стену повесить

Bortsov поделился разверткой корпуса, вот сами и дорисуйте.

[Bortsov]

А дырочки под пищалку?
И еще две, чтобы на стену повесить(с учетом бокового разъема питания).

У меня кнопки так щелкают, собаки просыпаются
Озвучка нажатия отключена.
Для будильников сейчас у всех смартфоны-телефоны.
Пищалка - балласт
Понадобиться "ревун", просверлю за пять минут
На стене висят картины, а если часы, то не такие.

[Bortsov]

Получил сегодня посылку от Александра.
Упаковано, "по настоящему", всё дошло в порядке.
Буду готовить друзьям презенты к Новому Году.
Спасибо автору сего варианта часиков!

[ganjubas07]

Спасибо за часы) все пришло, сам бы никогда так аккуратно все не собрал) Осталось сделать корпус
Упаковано отлично)

WhatsApp Image 2016-12-21 at 19.56.37.jpeg

(33.74 KiB) Скачиваний: 561

WhatsApp Image 2016-12-21 at 19.56.36.jpeg

(193.66 KiB) Скачиваний: 677

[skorkin]

Осталось сделать корпус

Корпус это самое сложное.

[Mr.Pupkin]

Александр! Всё получил!Всё - ok!!!!

[murmanik]

Спасибо,Александр-все получил-платы профи.Вопрос по remote control.Сразу не увидел ключей 74ahc- теперь их заказывать надо,а это месяца два.Может такие где на материнках есть?Поищу.
7002 вместо ключей на Вашу плату наверное не поставить? Собрал трое часов на платах speedprog на 7002,прошивку правда от зажал,но кто то выкладывал,так ДУ работает без сбоев уже давно.И еще вместо двойного диода можно поставить любой Шотки.
