Re: Создание ЧПУ

Чт апр 04, 2019 07:49:15

Купить отдельно каретку решение неплохое, только не будет ли люфтов у новой каретки с имеющимся рельсом. Раз нет люфтов сейчас, вполне возможно, что комплект специально подобран, а вот с новой кареткой - точнее, с шариками в ней - может так не повезти. Тут уж лотерея. Впрочем, как и с шариками отдельно. Надо просто постараться найти их побольше вариантов.

Re: Создание ЧПУ

Чт апр 04, 2019 17:20:58

Встречалось видео на ютубе, как китайцы подгоняют каретки (тупо лупят молотком сбоку, пока натяг нормальным не станет :)) Поэтому вариант с покупкой каретки может выстрелить только в случае покупки ее как донора шариков. Это если размеры шариков одинаковые.
Я как-то покупал каретку отдельно, у того же продавца, что и рельсы - люфтила безбожно. Так что лотерея все это, как обычно...

Re: Создание ЧПУ

Чт апр 04, 2019 17:33:13

Да, на Ютубе много загадочного. Вот и молотки, которые не оставляют следов на каретках и не наносят вреда, а только сплошную пользу в виде исправленного натяга и добавления +70 к износостойкости, обнаружились.

Re: Создание ЧПУ

Чт апр 04, 2019 17:37:51

Да, на Ютубе много загадочного. Вот и молотки, которые не оставляют следов на каретках и не наносят вреда, а только сплошную пользу в виде исправленного натяга и добавления +70 к износостойкости, обнаружились.

Лично я ничего против молотков не имею. Особенно если они пользу приносят. Сказано было в контексте того, что шарики в 2 каретках могут быть слегка разные :)

Re: Создание ЧПУ

Чт апр 11, 2019 23:17:57

не все так плохо насамделе, натяг даже у китайцев более-мене нормируется. Другое дело, что в среднестатическом магазине на али бывает проблематично узнать из описания, что там конкретно за каретка и для какого она комплекта) И вопросы задавать бесполезно - китаец и сам не особо в курсе, он менеджер магазина, а не инженер, ему каретки - ну вон они, они же в серии все одинаковые, да?)

Re: Создание ЧПУ

Ср ноя 20, 2019 09:02:46

Всем привет! Прошу сильно не пинать, если что, вопросы задает любитель! :)))

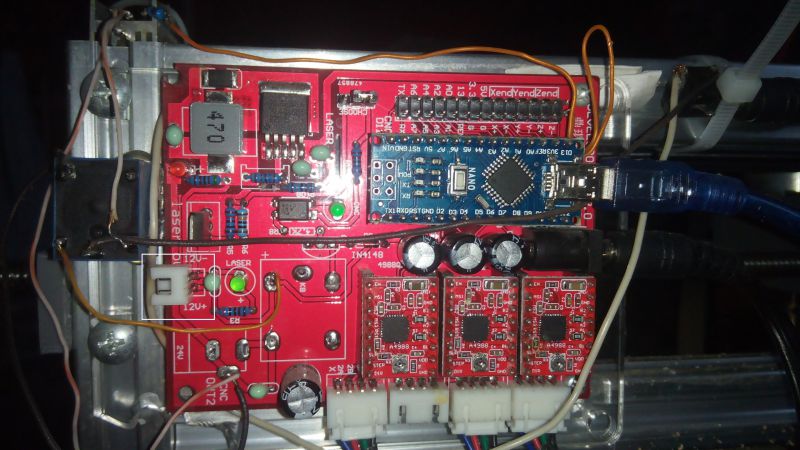

Имеем китайский станок ЧПУ на ардуине с прошивкой ГэРэБэЛэ 0.9. До этого работал на нем со штатным ***вно-фрезером, который, ну, пенопласт, хорошо если, норм обрабатывал и фанерку на малой скорости погрызть (оргстекло поцарапать). Решил взяться за более серьезную штуку - лазерную гравировку и резку. Прикупил у братьев-китайцев лазерную бОшку на 5 Вт с установленной платой TTL. Так как не сильно искушен в электронике, хоть и люблю по схемам что-то собирать, то прошу помощи по подключению сего девайса к ардуине (фото плат прилагаю). На посторонние провода не обращайте внимание, это я наколхозил подключение шпинделя через реле и транзистор, в качестве ключа. На фото с ардуиной белой рамкой выделен 12V разъем для подключения лазера, справа видим черный штекер (под хомутом на конструктиве), в данный момент подключенного, шпинделя. На плате TTL на лазере есть разъемы для питания и модуляции самой этой бОшки. Не совсем понимаю, где там что находится, в комплекте шел кабель на три пина. Где там питание, а где разъемы модуляции. Также не разобрал значение надписей - TTL/А и -TTL/А+, и их разбросанность по плате относительно пинов. Может кто с таким лазером сталкивался\работал.

З.Ы. Сыпасиба))


Re: Создание ЧПУ

Ср ноя 20, 2019 16:51:57

Farshmaher

У вас станок из серии 3018, или же его модификация. Плата по типу "дятел" :)) или же так же модификация оной. Тут скорее всего пользователей подобных аппаратов мало, поэтому велкам вот сюда https://cnc3018.ru/ тут как раз народ собрался именно с такими станочками и модификациями, рассматривают приколы и прочеее, Есть инфа и модели для улучшений и прочего. Короче говоря инфы поболее будет.

Re: Создание ЧПУ

Ср ноя 20, 2019 18:04:47

Farshmaher

У вас станок из серии 3018, или же его модификация. Плата по типу "дятел" :)) или же так же модификация оной. Тут скорее всего пользователей подобных аппаратов мало, поэтому велкам вот сюда https://cnc3018.ru/ тут как раз народ собрался именно с такими станочками и модификациями, рассматривают приколы и прочеее, Есть инфа и модели для улучшений и прочего. Короче говоря инфы поболее будет.


Спасибо, мил человек! пойду курить ресурс)) :beer:

Re: Создание ЧПУ

Ср ноя 20, 2019 18:58:12

:beer:

Re: Создание ЧПУ

Пн дек 16, 2019 19:09:31

подскажите, чем лучше раскроить 10мм стеклотекстолит ? вижу два варианта :

есть кукурузки 3мм - на всю глубину пропила очень медленно
одно, двуперой фрезой 3мм, по 1мм за проход побыстрее...

что лучше ? ЧПУ большой с 2кВт частотником ( с 6-20к оборотов ).

Re: Создание ЧПУ

Пн дек 16, 2019 19:39:57

Фреза сядет очень быстро. Кукурузой крои, можешь не на всю глубину.

Re: Создание ЧПУ

Пн дек 16, 2019 22:16:50

подскажите, чем лучше раскроить 10мм стеклотекстолит ? вижу два варианта :

есть кукурузки 3мм - на всю глубину пропила очень медленно
одно, двуперой фрезой 3мм, по 1мм за проход побыстрее...

что лучше ? ЧПУ большой с 2кВт частотником ( с 6-20к оборотов ).

А третий вариант не рассматриваешь? Болгарка с алмазным диском....если ровно надо = по шине. 5 секунд!

Re: Создание ЧПУ

Вт дек 17, 2019 19:58:16

кто-то не заметил толщину 10мм, да?)

Re: Создание ЧПУ

Ср дек 18, 2019 00:53:53

подскажите, чем лучше раскроить 10мм стеклотекстолит ? вижу два варианта :

есть кукурузки 3мм - на всю глубину пропила очень медленно
одно, двуперой фрезой 3мм, по 1мм за проход побыстрее...

что лучше ? ЧПУ большой с 2кВт частотником ( с 6-20к оборотов ).

Задача разовая или на постоянку? Если разовая, горсть кукуруз (водичку можно лить, чтоб не так быстро садились) - ровнее рез, или как предложили выше болгарку с диском, не так эстетично... А если пилить часто, много и требуется качественный рез, то однозначно алмазные PCD фрезы.

Re: Создание ЧПУ

Ср дек 18, 2019 20:41:04

рез фигурный - боковушки для держателя плат. есть еще вариант купить 5мм стеклотекстолит и его извести..

в кукурузе смущает отвод стружки с такой глубины.. будем думать...

Re: Создание ЧПУ

Ср дек 18, 2019 20:47:02

да не, глубина не такая уж большая, нормально все должно отводиться. На край обдув приколхозить.

Re: Создание ЧПУ

Ср дек 18, 2019 21:19:17

в кукурузе смущает отвод стружки с такой глубины.. будем думать...

Пускай не смущает. Часть останется в пропиле, остальное выплюнет наружу. У кукурузы нарезка спиральная.

Re: Создание ЧПУ

Чт дек 19, 2019 00:14:38

рез фигурный - боковушки для держателя плат. есть еще вариант купить 5мм стеклотекстолит и его извести..

в кукурузе смущает отвод стружки с такой глубины.. будем думать...
В таком случае пилите кукурузой и не парьтесь, ничего с ней не будет, хоть 20мм текстолит, главное, чтобы длины режущей кромки хватило
