Брюс Трамп "Руководство по проектированию устройств с ОУ

Пн дек 24, 2018 07:33:10

Приручаем колебания: проблемы с емкостной нагрузкой


Б.Трамп оценивал устойчивость операционных усилителей, анализируя, каким образом фазовый сдвиг (его можно назвать также задержкой) в цепи обратной связи приводит к возникновению колебаний. Поднятая в статьях «Почему в схемах с ОУ возникают колебания: интуитивный взгляд на две наиболее частые причины» и «Приручаем нестабильный ОУ» проблема с устойчивостью при емкостной нагрузке довольно непроста.

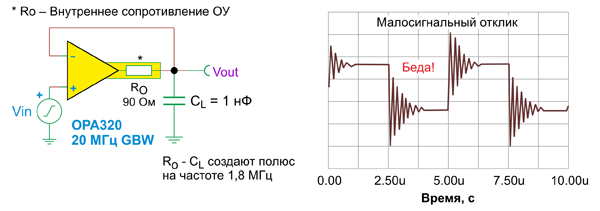

Здесь главным источником проблем становится выходное сопротивление операционного усилителя с разомкнутой обратной связью (Ro), которое на самом деле не является резистором в буквальном смысле этого слова. Это эквивалентное сопротивление, зависящее от внутренней схемы ОУ. Невозможно изменить его без изменения самого операционного усилителя. Пусть CL – емкость нагрузки. При работе с такой емкостью вы автоматически получаете полюс, определяемый значениями Ro и CL. Полюс на частоте 1,8 МГц в контуре обратной связи 20 МГц операционного усилителя с G = 1 способен вызвать проблемы. Это хорошо видно на рисунке.
Подробнее>>

Брюс Трамп "Руководство по проектированию устройств с операционными усилителями", глава 14.

Мы продолжаем публиковать на сайте compel.ru переводы глав руководства, посвященного практическим аспектам и особенностям проектирования электроники с использованием операционных усилителей. Статья является частью руководства, посвященного практическим аспектам и особенностям проектирования электроники с использованием операционных усилителей (ОУ) – от выбора типа ОУ до тайных приемов опытного разработчика и хитростей отладки. Руководство написано Брюсом Трампом, инженером-разработчиком с почти тридцатилетним стажем, успевшим до Texas Instruments поработать в легендарной компании Burr-Brown. В настоящее время Трамп является ведущим блогером информационного ресурса Texas Instruments “E2E” по аналоговой тематике и готовит к печати книгу об операционных усилителях.
Всего Брюсом написана 31 глава по данной теме. Мы постепенно опубликуем их все.

Если материал оказался для вас полезным - подпишитесь на обновления этого руководства, чтобы как можно быстрее начать использовать тайные приемы и хитрости опытного разработчика в своей работе.
Оформить подписку>>
