Re: Моделирование в Микрокапе

Сб мар 20, 2021 18:07:55

Всем мяу.

Пытаюсь смоделировать простейшую схему:
Источник 10 вольт (ампл) 60 герц.

А на выходе.... это:

Что за бред?? В чём дело,?!

Параметры такие:

Re: Моделирование в Микрокапе

Сб мар 20, 2021 18:21:34

А что здесь не так?

Re: Моделирование в Микрокапе

Сб мар 20, 2021 18:25:22

Почему ток через резистор не течёт?

И почему-то не видно номеров точек схемы. Как исправить?...

Re: Моделирование в Микрокапе

Сб мар 20, 2021 19:09:24

Почему ток через резистор не течёт?
Он течёт.
Просто в данном случае ток надо строить на отдельном графике (в столбце "Р" у тока ввести "2"), т.к. там много меньше 10 ампер (у вас Autoscale стоит для оси Y, а там максимальные значения даёт напряжение).
И почему-то не видно номеров точек схемы.
На панели инструментов нажать кнопку с номерами схемы, чтобы они отображались.

Re: Моделирование в Микрокапе

Сб мар 20, 2021 19:24:00

Течёт, как не течь... Просто там ток миллиамперный, соответственно, падение на резисторе милливольты. Как включить нумерацию узлов - в двенадцатом оформили по-уродски, сам каждый раз ищу. Нахожу, однако. Кнопка Node Numbers расположена в моём случае во втором ряду, почти в середине.

Re: Моделирование в Микрокапе

Сб мар 20, 2021 19:29:29

Спасибо, заработало как надо. :)

Re: Моделирование в Микрокапе

Чт май 27, 2021 21:59:48

подскажите, как двигать получившийся график в окне Аналайзис?
Увеличивать/уменьшать-то просто - нажатием на значок Лупы. А это как?

Re: Моделирование в Микрокапе

Пт май 28, 2021 06:21:37

Что значит двигать? Или, что надо получить?

Re: Моделирование в Микрокапе

Пт май 28, 2021 10:50:39

россиянин детектед.
учебники не для него.

Re: Моделирование в Микрокапе

Пт май 28, 2021 13:53:54

Where are those tutorials?

Re: Моделирование в Микрокапе

Пт май 28, 2021 19:22:52

12943 писал(а):Что значит двигать?

Ну вот как мы двигаем страницу сверху вниз или влево-вправо с помощью колеса прокрутки.
Времени в обрез, покуриваю микрокап наскоками. Иногда быстрее тут спросить.

SSkot писал(а):россиянин детектед.

Увы и ах, ты пернул в лужу.

Re: Моделирование в Микрокапе

Сб май 29, 2021 06:44:19

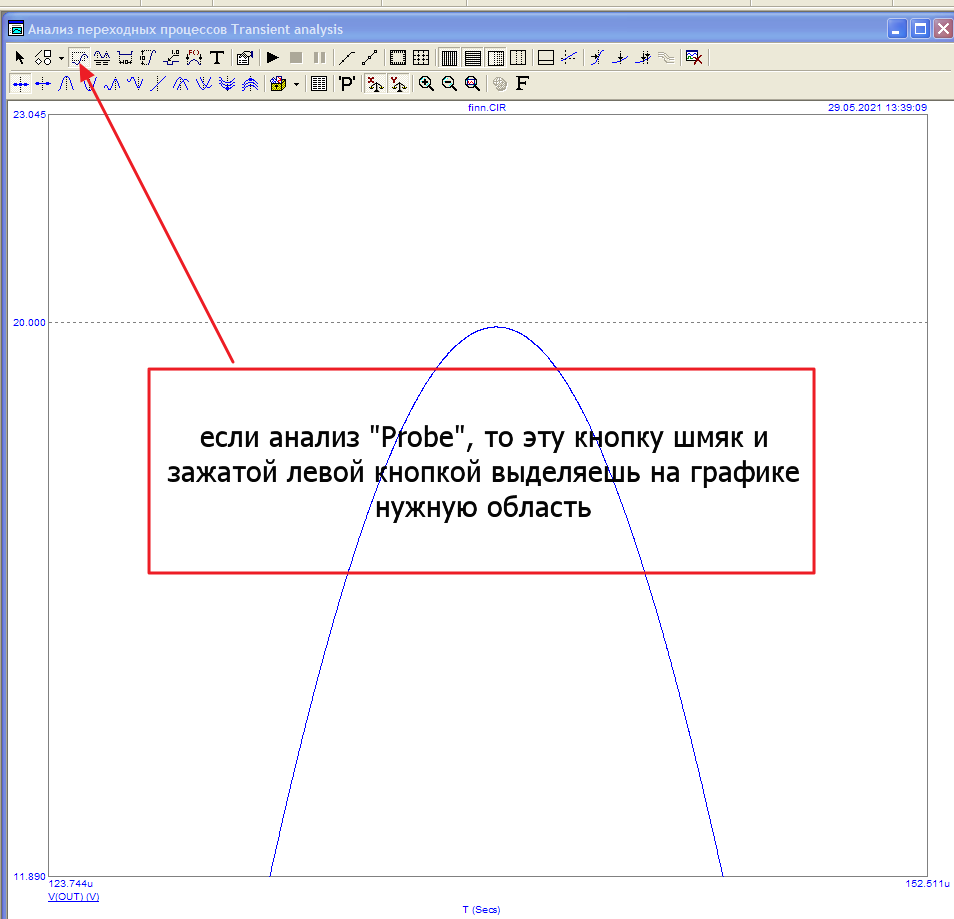

Такого не бывает, да оно и не нужно. Чтобы рассмотреть мелкий фрагмент, надо выделить его курсором.
Вложения
Image 1.png
(42.35 KiB) Скачиваний: 314

Re: Моделирование в Микрокапе

Сб май 29, 2021 08:33:33

существует очень простое понятие как масштаб.
попросить микрокап отображать ток на другом графике можно в одно действие.
если нужно именно на одном графике, то блин, микрокап умножать еще умеет.. *1000 к функции оси Y

Re: Моделирование в Микрокапе

Вс июн 13, 2021 20:32:56

Здравствуйте уважаемые коты! помогите пожалуйста со схемой - собрал генератор импульсов. дело в том, что "1" появляется через 30 секунд если таймер поставлен на 1 минуту. как сделать так, чтобы "1" появлялась именно через минуту. загрузить схему не получается, схема основана на двух CD4060 с переключением в положение одна минута или один час (взамен К176ИЕ12)

Re: Моделирование в Микрокапе

Пн июн 14, 2021 06:53:28

Схема нафиг не нужна, нужен схемный файл. Если форум не берёт cir, зачит в архив его запаковать.
По поводу несанкционированного использования логики: микросхемы из библиотеки предназначены для использования по прямому назначению, во всяких там генераторах они могут быть абсолютно неработоспособны или будут врать.
Если сильно охота, то сходи, Геннадьевич, на казус.ру, там есть тема по LTspice, спроси там у Бордодынова Александра Петровича, какие модельки логики в его библиотеке позволят использовать их в такой схеме и как их перенести в Микрокап.
А еще лучше, осваивай ЛТС, проще будет общаться со специалистом.

Re: Моделирование в Микрокапе

Пн июн 14, 2021 19:19:54

...А еще лучше, осваивай ЛТС....


да хрен редьки не слаще.
МС умеет все тоже что и LTs, только схемы на мой взгляд в МС опрятней.


Олег Геннадьевич писал(а):...со схемой -...

выкладывайте схему, будем разбираться.

Re: Моделирование в Микрокапе

Вт июн 15, 2021 06:52:44

Пользовался сначала Микрокапом, потом по необходимости перешел на ЛТС. Причины - меньше зависает расчет, выше скорость, несравненно проще вывод графиков.
А самое главное, есть у кого попросить помощи.

Re: Моделирование в Микрокапе

Вт июн 15, 2021 19:26:55

Почему при моделировании генератора Клаппа при применении 2N3904 на выходе ВЧ сигнал получается промодулированным?
А при применении других типов колебания и вовсе затухают...Питание батарейное.
Почему так?
Или опять скажете что я просто поленился.
Вложения
клапп.rar
(6.81 KiB) Скачиваний: 279

Re: Моделирование в Микрокапе

Ср июн 16, 2021 08:01:54

...просто поленился.


похоже на то.

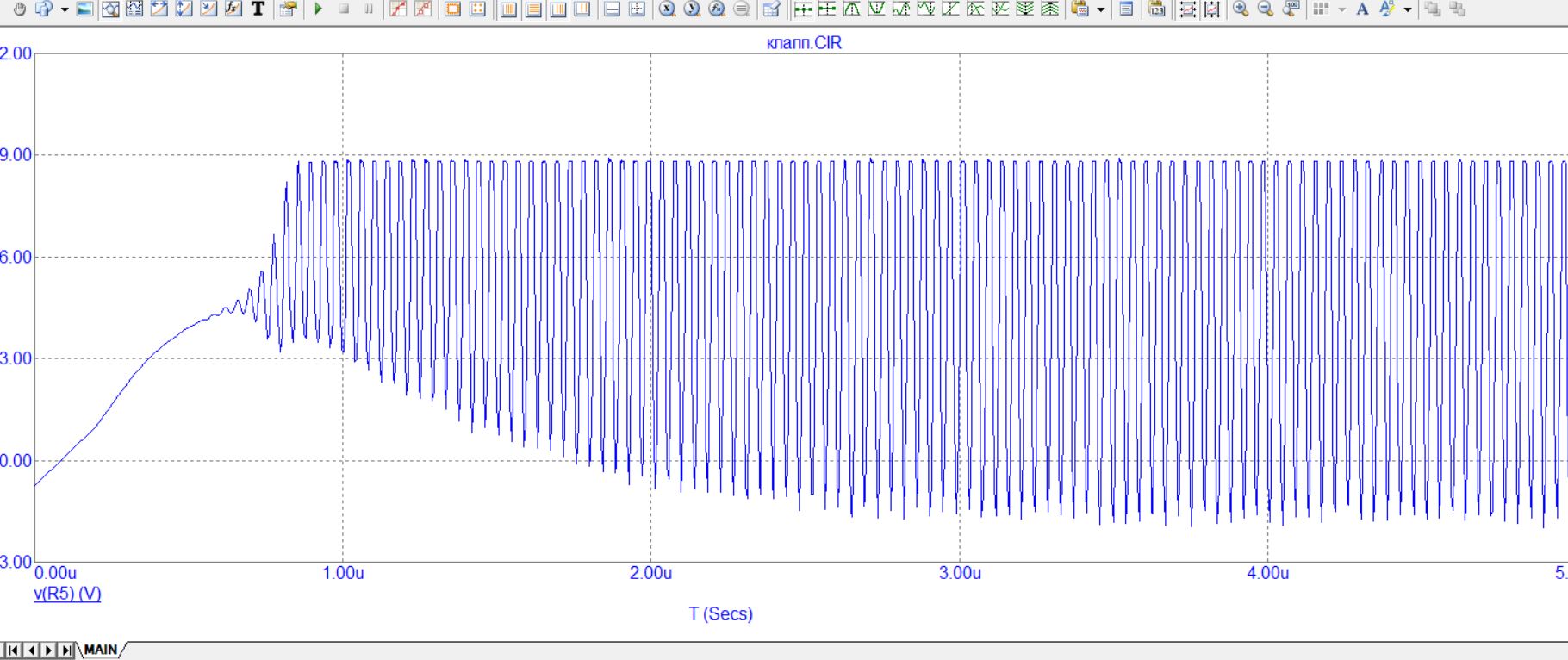

Вложения
клапп.rar
(14.87 KiB) Скачиваний: 279

Re: Моделирование в Микрокапе

Ср июн 16, 2021 09:20:20

Видимо опять где-то галку не поставил - у меня такое не строится. Ладно, всё, отстал.
