Re: Измерение и измерители ESR

Вт фев 28, 2023 15:13:42

Я читал что на прошивке "от Маркуса" встречаются нарекания в плане точности измерений?

Это касается только ESR конденсаторов, пленочных и керамических. Вариант с кварцем 16 МГц Карла-Хайнца может измерять емкости менее 1 пФ и индуктивности начиная 50-70 nH до 14 H. Прошивка от Маркуса этого не может без дополнительных схем...

Re: Измерение и измерители ESR

Вт фев 28, 2023 15:45:45

Я читал что на прошивке "от Маркуса" встречаются нарекания в плане точности измерений?

А какая точность вам нужна от простого ТЕСТЕРА? Может вам ещё поверочный сертификат предоставить? :)))
Не нужно заблуждаться,что сей девайс полноценно заменит вам специализированный ПРИБОР.

Re: Измерение и измерители ESR

Чт мар 30, 2023 23:13:08

А какая точность вам нужна от простого ТЕСТЕРА? Может вам ещё поверочный сертификат предоставить?
а самое главное ЗАЧЕМ???? 0,08 Ом и 0,04 Ом разница вдвое,но и то и другое в границах допуска и даже вата из ушей аудио долбанутого не выпадет от такой разницы.

Re: Измерение и измерители ESR

Вс апр 16, 2023 18:58:04

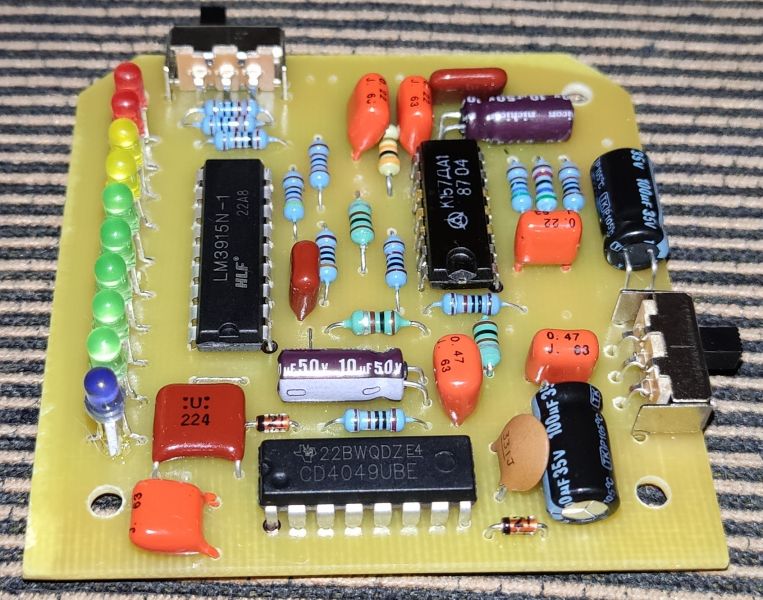

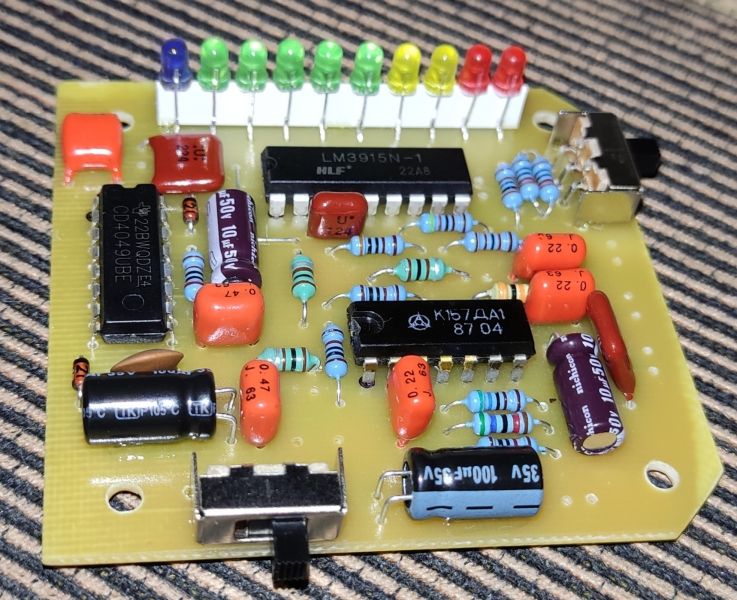

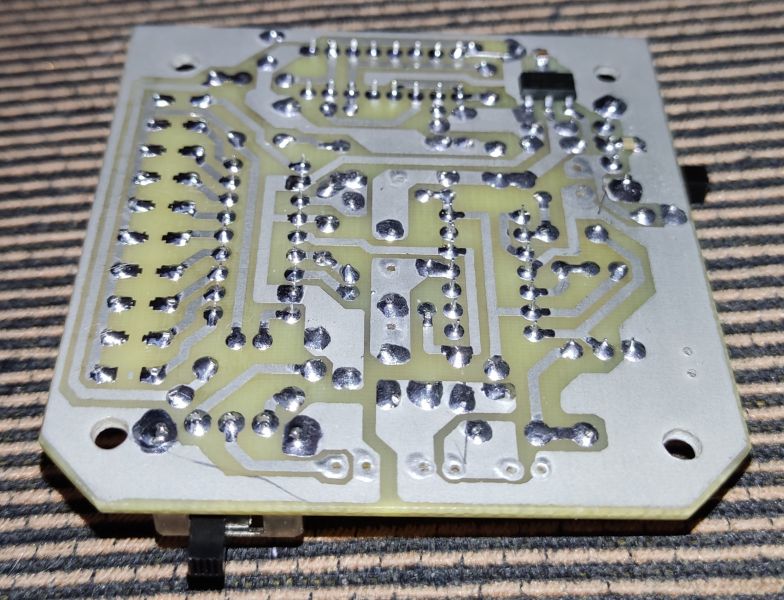

Собрал ради интереса, для беглой проверки на плате. Не ожидал, но измеряет вполне годно. :))
Изображение Изображение Изображение Изображение Изображение

Re: Измерение и измерители ESR

Вс апр 16, 2023 20:14:34

GruVital, Крутая машина. Не то что :)
viewtopic.php?f=10&t=179539#wrapheader

Re: Измерение и измерители ESR

Вт апр 18, 2023 12:08:58

Собрал ради интереса, для беглой проверки на плате. Не ожидал, но измеряет вполне годно. :))

Можно плату скинуть в .lay если не сложно.

Re: Измерение и измерители ESR

Вт апр 18, 2023 18:10:30

Можно плату скинуть в .lay если не сложно.

Держи, немного подправил плату.
Вложения
ESR-meter-NM8032.rar
ПП и схема ESR
(106.41 KiB) Скачиваний: 193
таблица значений ESR
(43.13 KiB) Скачиваний: 235
схема
(60.2 KiB) Скачиваний: 264
ESR-meter-NM8032.lay6
печатная плата
(182.38 KiB) Скачиваний: 146

Re: Измерение и измерители ESR

Чт апр 20, 2023 18:24:57

Можно плату скинуть в .lay если не сложно.

Держи, немного подправил плату.

Вот спасибо.

Re: Измерение и измерители ESR

Сб апр 22, 2023 23:17:14

Собрал ради интереса, для беглой проверки на плате. Не ожидал, но измеряет вполне годно.
мастеркитовский нормальный показометр. Лет 10 им пользовался в нулевых.

Re: Измерение и измерители ESR

Пт май 19, 2023 04:40:56

кто-то собирал этот тестер на 5 транзисторах?

Re: Измерение и измерители ESR

Пн июн 05, 2023 13:58:25

Помогите разобраться. Пример. Конденсатор Hitano EFH 1500uF 16V. Новый.
В документации нет обозначения "правильных" ESR, но пишет "higher ripple current with minimized ESR.". Прибор показывает 0,3 Ом. Но согласно таблиц должно быть 0,1 Ом.
И еще, что такое Ripple Current Coefficients?

Re: Измерение и измерители ESR

Пн июн 05, 2023 15:00:07

Помогите разобраться. Пример. Конденсатор Hitano EFH 1500uF 16V. Новый.
Прибор показывает 0,3 Ом. Но согласно таблиц должно быть 0,1 Ом.

Какой прибор показывает? В даташите указаны допустимые величины импеданса Z а не ESR и для вашего экземпляра он не должен превышать 0.037Ом при 20гр.C

Re: Измерение и измерители ESR

Пн июн 05, 2023 15:18:02

И на частоте 100 КГц, скорее всего, раз импеданс на ней измеряется

Re: Измерение и измерители ESR

Пн июн 05, 2023 15:21:36

u-100,не скорее всего,а именно на 100кГц,в самом низу даташита указаны условия. :)

Re: Измерение и измерители ESR

Пн июн 05, 2023 15:57:32

Помогите разобраться. Пример. Конденсатор Hitano EFH 1500uF 16V. Новый.
Прибор показывает 0,3 Ом. Но согласно таблиц должно быть 0,1 Ом.

Какой прибор показывает? В даташите указаны допустимые величины импеданса Z а не ESR и для вашего экземпляра он не должен превышать 0.037Ом при 20гр.C


BSIDE ESR02pro с родной китайской прошивкой.
Где можно почитать что такое Импеданс Z и как из него получить ESR?

Re: Измерение и измерители ESR

Пн июн 05, 2023 17:30:04

что такое Ripple Current Coefficients?


https://www.google.com/search?q=%D0%BE% ... e&ie=UTF-8

Re: Измерение и измерители ESR

Вт июн 06, 2023 00:17:47

И еще, что такое Ripple Current Coefficients?


Ripple Current это условие, при котором конденсатор гарантированно проработает заявленное количество часов. Условием является ток пульсаций на определенной частоте. И все Это не параметр крутизны или мускулистости конденсатора. Это параметр долговечности и гарантии когда и как оно не сдохнет.

Ripple Current Coefficients это коэффициент на частоту пульсации. Что будет с гарантированной наработкой если частота поменяется.

Re: Измерение и измерители ESR

Вт июн 06, 2023 08:40:49

BSIDE ESR02pro с родной китайской прошивкой.
Где можно почитать что такое Импеданс Z и как из него получить ESR?

BSide c нормальной прошивкой и грамотной калибровкой на этом конденсаторе(если он новый) должен показывать ESR близко к нулям или по нулям а не 0.3 как у вас.
Про Z и как из него получается ESR легко ищется в Гугле.

Re: Измерение и измерители ESR

Вс июл 02, 2023 09:03:57

Доброго времени всем,подскажите пожалуйста собрал плату приборчика со всеми доработками которые предлагались в интернете,всё вроде запустилось вроде как и должно быть но по шкале 1:1 вроде всё правильно показывает а по шкале 1:10 меряет аж до 10 ом,это верхний предел а хотя в этом диапазоне максимум 3 ома должно быть по верхнему пределу,резистор на 110 ом поставил подстроечный но если выставлю чтоб было до 3 ом тогда при замыкании не тухнут пара светодиодов что тем самым сбивает измерение на малых сопротивлениях,куда копать.

Re: Измерение и измерители ESR

Сб июл 29, 2023 03:04:00

Измеряю емкости не электролитических конденсаторов при помощи народного ESR Tester, с первоначальной прошивкой. На новых конденсаторах
TR CL21 показывает для 225j - 2.1 Om. А для 105j - 3.1 Оm. В интернете по поиску находится только одна сравнительная таблица, и то для электролитов только, при этом сделана на народном ESR Tester, а сколько должно быть? Мне кажется что сопротивление в 2-3 Оm для конденсатора это много.
Измерял конденсатор на 1 мкф, 400В - CВВ22 - он вообще не показал ESR.
Аналогично на конденсаторах TR CL21 емкостью 100 - 300 нФ - тоже ESR не показывали.
