Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 00:27:42

Mickle писал(а): «Ритм» и «РИП-Импульс» - сотню в год, да и те на нужды оборонки. А что такое 100 шт. в год? Это единичное производство. В лучшем случае мелкосерийное с партией запуска в несколько штук.

Вот в том и проблема, что на нужды оборонки. Никакого стимула к развитию, так как там десятилетиями одно и тоже оборудование используется. Сам по себе прибор неплохой, но при условии нормального корпуса и цены минимум в два раза ниже. Если сравнить сложность схемы В7-64 и того же Keithley2000, то разница в несколько раз, то есть вообще чудо, что инженеры смогли сделать достаточно простой 6,5-разрядник.
Если ориентироваться на розницу, а не оборонку, то там и объемы пойдут, и себестоимость снизится.
Даже древний В7-40 и то лучше выглядит, только поставить нормальные кнопки и индикаторы заменить. Вообще не вижу проблем с корпусом, все "технологии" уже давно есть. Те же Keithley вообще особо по дизайну не заморачиваются, а выглядят солидно.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 11:32:49

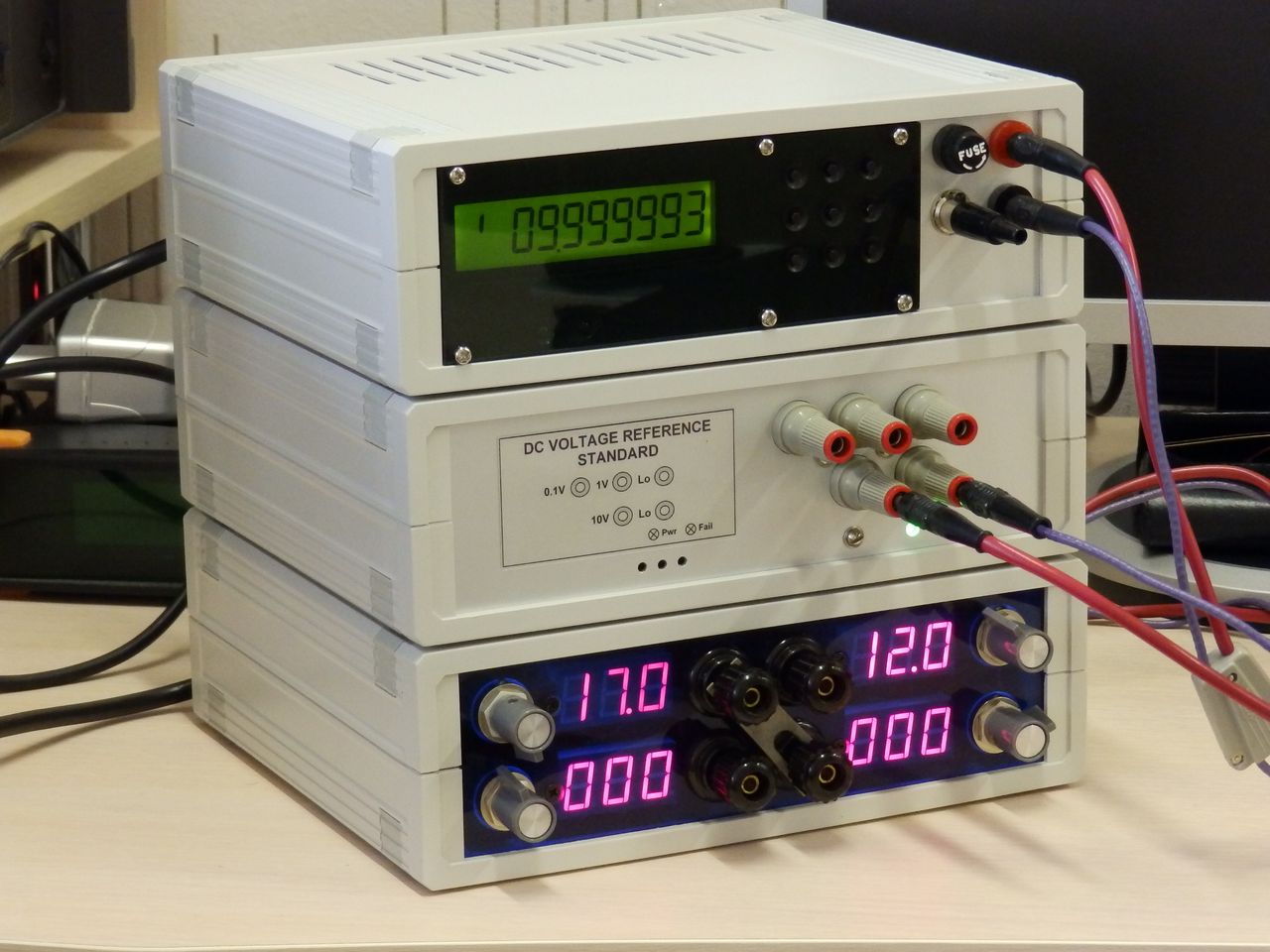

В7-64/2, информацию о конструкции которого выложил на предыдущей странице Михаил Юрьевич, не мультиметр, а просто конфетка. Мало того, что вся принципиальная схема претерпела глубокую модернизацию, так корпус стал совсем кро-о-охотным, по глубине ровно в 1,5 раза меньше предшественника! Я помню, сколько трудов положил, чтобы в этот корпус запихнуть свой 7,5-разрядный вольтметр. Теперь хочу, чтобы на его вакантное место встал В7-64/2 :love:


А ещё интереснее было бы познакомиться с мультиметром, которому Михаил Юрьевич даже названия пока не придумал. Шутка ли, в тех же габаритах он ко всему прочему может измерять ёмкость и индуктивность.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 11:50:32

Согласен, В7-64/2 стал намного интереснее. Но все же приборы такого класса не должны быть в корпусах из ЧипДип-а, должен быть дизайн от разработчика, пусть и в стандартизированных размерах. А то смотрится, честно говоря, на уровне регионального кооператива. Внешность должна соответствовать внутреннему наполнению. Ваши, Михаил, самоделки и то симпатичнее выглядят, хоть и корпуса покупные, но в них есть какая-то индивидуальность.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 12:57:02

MatrixOid писал(а):Согласен, В7-64/2 стал намного интереснее. Но все же приборы такого класса не должны быть в корпусах из ЧипДип-а, должен быть дизайн от разработчика, пусть и в стандартизированных размерах.


Добрый день ребята!

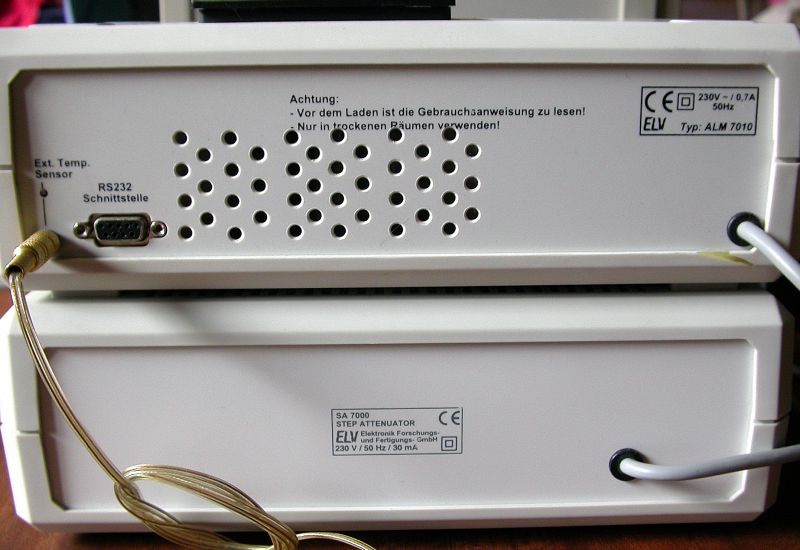

В аналогичных корпусах выпускают также своё оборудование немецкие компании.
это пример:
Но такие сборки нельзя отнести к проф. приборам ввиду ненадёжной экранировки и плохой износостойкости в процессе эксплуатации. Как правило это всё идёт в быт.
Я понимаю Михаила с компоновкой в таких корпусах. у него мало манёвра из семейного бюджета на свои нужные прихоти.
Тем более растёт помощник. Но я никогда не понимал неизменные тенденции на протяжении многих лет серийного производителя имея достаточный бюджет. Это уровень конца 70-х !!!.
Для Михаила. Защитить от наводок и радиочастотных помех можно изнутри покрыв поверхность жидким никелем с последующим
заземлением. Защита гарантирована. Так делаем часто даже с пластиковыми разъёмами D-SUB.
Фото:
Вч головка 2Ghz от осц. покрыта таким способом производителем.
Последний раз редактировалось 3g57 Чт май 12, 2016 13:27:51, всего редактировалось 1 раз.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 13:19:13

Всем привет. Постараюсь ответить по мультиметру В7-64/2:
- скажу честно, я простой инженер- электроник, у которого просто была возможность посоветоваться с более талантливыми разработчиками из ОАО НПК "РИТМ" (ранее институт ККБРА);
- основная идея всех вариантов и модификаций В7-64 принадлежит Кулешу Михаилу Львовичу (работал в НПК "РИТМ");
- для продолжение развития В7-64/2 в ООО "Телемера" понадобилось добавить три реле, пару микросхем и расположить это на плате-мезонине. За основу измерителя ёмкости и индуктивности взята схема из мультиметра В7-80 (5,5 разряда). Автор тот же - Кулеш М.Л. (производитель ОАО "РИП-Импульс"). Только два макета такого варианта остались стоять в лаборатории "Телемеры";
- внутреннюю компоновку В7-64/2 можно посмотреть в PDF-файле, который я ранее выложил (в файле несколько страниц);
- пристёгиваю два файла сертификатов для подтверждения законности появления на свет В7-64/2, вот только с моим уходом из ООО "РИП-Импульс" они ни одного прибора не произвели.
Такая вот история у этого клона В7-64...

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 13:30:02

Грустно как-то это, что только говорится о развитии отечественной техники, а по факту еле-еле душа в теле. Сколько отличных разработок, к которым приложить руки хорошего дизайнера, менеджера по продажам, производственника и вперед, наполнять страну качественным продуктом. А так только служим мировой бензоколонкой и поставщиком талантливых мозгов в другие страны, правда второе уже не очень актуально.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт май 12, 2016 13:41:47

telem, спасибо большое за информацию.
На сайте "РИП-Импульс" вообще никаких упоминаний о В7-64/2 нет. Первую модификацию они производят, а более совершенную вторую почему-то в серию не запустили. Как-то нелогично. :(
Пользуясь случаем хочу спросить, на какой основе проектировались в "Ритме" В7-64/3 и В7-84? У последнего АЦП точно такой же, как в /2.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Ср май 18, 2016 15:31:09

Хотел выложить копии сертификатов В7-64/2, да здесь ограничения на *.jpeg фалы 256 килобайт!?
Странно, как здесь все выкладывают такие высококачественные фотки?

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Ср май 18, 2016 18:03:49

Используют сторонние ресурсы, вестимо.
Можете закинуть на мой сборник (FTP), перевыложу всем.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Пн май 23, 2016 15:30:21

XDevs, благодарю за содействие. Воспользовался Вашим FTP. Выложите, пожалуйста, для обзора сертификаты на В7-64/2.
Mickle, по мультиметрам В7-64/3 и В7-84 обещаю возможное выложить, но приборы не мои. Автор Кулеш М.Л. Что он позволит, то и опубликуем.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Пн май 23, 2016 16:15:27

Всегда пожалуйста.

Сертификат соответствия для В7-64/2 - 1.4МБ

Сертификат утверждения типа СИ для В7-64/2 - 738 КБ

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Вт авг 09, 2016 17:03:14

Да - я тут думал, что после 95 года разработка какой-либо неспециализированной измериловки в этой стране (Россия, Украина) умерла. Ну дней 5 назад мне как-раз В7-64/1 показали - правда подзабыл год производства - но 2000+ :shock: - стал выпрашивать ТО на копирование и прибор сфоткать внутренности - увы - неможно (насчет ТО обещали - если актуально - организую). Решил глянуть - знают-ли в инете - знают оказывается. Рад за державу, чёрт подери - хоть что-то делалось, хоть как-то а не пилилось и воровалось.

Честно думал что вершиной были не дожившие до наших жней В7-18, более-менее доступный В7-34, мифический В7-39 и ни разы не наблюдавшийся в исправном виде В7-54. То есть фактически самое точное В7-34 из доступного.


ТС - большое спасибо за хороший обзор. Было-б очень интересно увидеть такой-же на В7-39, если его хоть кто-то хоть где-то найдет с ТО. В единственном месте в нашей деревне, где был В7-39 (неисправный) уже по хозяйничали и все пораздербанили в ДРМ.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Сб авг 20, 2016 05:45:48

Wladimir_TS писал(а):Рад за державу, чёрт подери - хоть что-то делалось, хоть как-то а не пилилось и воровалось.
Не вижу причин для радости- почти вся элементная база времен СССР "пиленая" и ворованная. Сейчас мы даже украсть (скопировать ) не в состоянии- нет технологий и почти нет специалистов. Производство сознательно уничтожается. И радости от недомультиметра по цене чугуннного моста маловато. Большинство оборонных предприятий используют буржуинскую измерительную технику.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Пн авг 22, 2016 16:18:41

Столкнулся с В7-63 этой фирмы, неплохой, но обманывают. неправильно указаны х-ки для модулированных сигналов. Более того, их же калибратор Н ..-ХХ эти сигналы выдает неправильно, хотя имеет и сертификаты...Математика - это наука, ее не обманешь...

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Пн авг 29, 2016 10:59:39

RU3DDM писал(а):Не вижу причин для радости- почти вся элементная база времен СССР "пиленая" и ворованная. Сейчас мы даже украсть (скопировать ) не в состоянии- нет технологий и почти нет специалистов. Производство сознательно уничтожается. И радости от недомультиметра по цене чугуннного моста маловато. Большинство оборонных предприятий используют буржуинскую измерительную технику.


Радость за то, что в стране хоть кто-то хоть что-то делает, а не имитируют бурную деятельность распиливая полученных за нефть доллары, что-б тут-же их вывезти из страны. К сожалению в современном отечественном ВПК дела именно таки. Старых специалистов не осталось, а кто остался ничего молодежи не передаст, не расскажет - что-б не сократили, как пенсионера. Молодые приходят редко и в осноовном для получения стартового стажа и уходят через 2-3 года, причем многие в менеджеры, а не в инженеры. Начальство озабочено имитацией бурной деятельности с генерацией тонн бумаг, показывающих что якобы работа якобы идет, а в тихую пили и выводит по принципу "после нас хоть потоп". Потом, как шанс последней надежды, приглашают "московского антикризисного менеджера", который быстренько банкротит предприятие и продает активы на металл, а землю и здания под новый торгово-развлекательный комплекс.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Чт апр 28, 2022 22:42:48

Пользуюсь на работе разными вольтметрами - Аджилентами разных моделей (в том числе последних), Актакомами ,В7-78/1,В7-72 и прочие...., в том числе и В7-64/1.

По опыту работы с В7-64/1 утверждаю - это хороший и надежный прибор!

И ни чем не хуже всех выше перечисленных!


Доброго здравия, интересно узнать об этом приборе, у самого такой, 2 реле поменял. Напряженияе когда измеряю, у меня оно не сбрасывается, при отключения щупов. Это нормально? Товарищь который помогал ремонтировать, сказал что это нормально, но я часто вижу перегрузки в индикации, и когда включаю измерение напряжения, постепенно напряжение понимается, думаю за счёт внешних наводок.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Пт апр 29, 2022 06:40:27

Это нормальное явление. У прибора в диапазоне до 12,5 В высокое входное сопротивление.

Re: Мультиметр В7-64/1 – «Мал золотник, да дорог»

Сб мар 11, 2023 16:52:44

Т.к. все картинки в первом посте канули в Лету, выкладываю во всеобщий доступ все материалы, которые у меня остались от подготовки обзора:
https://drive.google.com/drive/folders/ ... sp=sharing
