Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт дек 20, 2016 22:33:38

Вот тут немного на русском
http://tqfp.org/equipment/rigol-2000-hack.html

Если покопаться на еев-блоге, то там и написано, что в моделях с А криптоалгоритм пропатчен. Если верно помню, то А хакаются сначала установкой пропатченной прошивы, а после извлечения ключа уже с помощью кейгена открываются опции на нормальной.

Насчет 1000-й серии на еев упоминалось, что свежие выпуски приборов не очень хорошо работают после хака и связано это как раз с отбором комплектующих.

Т.к. У меня просто 2072, превращенный в 2302, то я особо 1000-й не интересовался и большего сообщить не смогу.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Сб дек 24, 2016 00:01:41

Если не видите проблем то зачем писать?
Я пользуюсь хакнутым 1054z и не вижу проблемм.
И зачем платить больше если не видно разницы?

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Сб дек 24, 2016 11:51:56

Более-менее надежным способом узнать правду является измерение времени нарастания. Для этого нужно собрать простецкий генератор на лавинном пробое транзистора ( http://dangerousprototypes.com/blog/201 ... cope-porn/ ).
Далее по известной формуле 0,35/Rt рассчитать полосу в гигагерцах. Если полученное время нарастания близко к 2,5 нс, то 1054 можно условно считать 1104-м.
Остаются еще шумы АЦП. Предел в 500мкв/дел в 1054 может быть закрыт совершенно не из маркетинговых соображений, а по резльтатам отбраковки АЦП.
Большинство "хакеров" подобными вопросами не заморачиваются, да и сам прибор пользуют далеко не на все 100% возможностей.
Если бы еще иметь статистику для времени нарастания приборов полученных из разных источников (официалы/продаваны на Али и на Ебае) то возможно стало бы понятно чем торгуют на Али и верно ли предположение о том, что 1054 появились как отбраковка 1074 не прошедшая теста на 100МГц.
Бегло посмотрев иностранные темы про 1054 я вижу, что все отписавшиеся про 100МГц и более для 1054 брали их не на Али, а у приличных и известных дистрибьюторских фирм.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср дек 28, 2016 02:39:28

Maho писал(а):Остаются еще шумы АЦП. Предел в 500мкв/дел в 1054 может быть закрыт совершенно не из маркетинговых соображений, а по резльтатам отбраковки АЦП.
Большинство "хакеров" подобными вопросами не заморачиваются, да и сам прибор пользуют далеко не на все 100% возможностей.

Бегло посмотрев иностранные темы про 1054 я вижу, что все отписавшиеся про 100МГц и более для 1054 брали их не на Али, а у приличных и известных дистрибьюторских фирм.


Да , интересно былобы посмотреть время нарастания с помощью такой методы. Может выберу время.
1)Про 500мкв.дел конечно вкурсе, поэтому эту фичу специально не разлочивал.
2) Шумит он прилично, но не больше других, более старших осциллографов.
3) По поводу АЛИ/не АЛИ - по мне так это параноя))) Ещё не известно "где товар кашернее".

На monitor-e (net.ru) во флейме есть тема - "как проверить осциллограф". Я там выкладывал много фото и скринов с шумами на разных пределах и другими моментами. Если интересно - посмотри там! Просто сюда всё то что там сказано и выложено не реально перенести. Вот - http://monitor.net.ru/forum/viewtopic.php?t=602192

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср дек 28, 2016 13:34:39

L_H, спасибо!
С того форума нашел ссылку на методу измерения собственных шумов АЦП. Очень полезная метода из доступных!

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср янв 04, 2017 16:08:38

Спасибо за ответы. Только из-за того, что забыл подписаться на тему ответы увидел только сейчас.
Посмотрев обзоры 1054 и модели 2072A остановился на втором. Плюс по новогодней акции все опции раскрыли мне официально, за исключением частоты естественно. Тем самым и гарантию сохранил, и все опции разблокировал.
Сейчас при работе с осциллографом появился ещё такой вопрос:
Данный осциллограф, да и многие другие, позволяют сохранять график в виде csv таблицы. Есть ли какой-нибудь хороший софт для просмотра получившихся графиков. С удобной прокруткой, приближением, очень желательно с курсорными измерениями и было бы здорово с декодированием протоколов? Например на подобии Saleae Logic. А то через Exel смотреть неудобно, можно сказать невозможно. Конечно можно свою программу написать но на это нужно время, а если есть готовый хороший инструмент то лучше воспользоваться им.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн янв 09, 2017 10:38:24

Alex_EXE писал(а):Есть ли какой-нибудь хороший софт для просмотра получившихся графиков.


Если найдёш такой софт - отпишись.
Тож мучаюсь, использую Grapher 10 , но это всё не то...

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вс фев 12, 2017 20:55:49

Дайте пожалуйста ссылку где можно скачать прошивку 00.04.04.SP1 на Rigol DS1054Z

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пт фев 17, 2017 06:33:16

Как бы зависит от ревизии платы ... можно сделать тыкву из скопа ...

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт фев 21, 2017 19:29:04

Minatavrus писал(а):Дайте пожалуйста ссылку где можно скачать прошивку 00.04.04.SP1 на Rigol DS1054Z


Выложил в облако:
https://mega.nz/#!QEM1VYwL!spp2jJVlFESZ ... OvVpGW0rxY

Сообщи как ппрошло. Что нового.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Сб апр 08, 2017 21:09:41

Кстати вопросец на засыпку - кто из России брал осциллографы в Китае - насколь реально попасть на таможню. А то как я понимаю - могут заявить что: "прибор не для личного" и тю-тю денежки. Причем как я понимаю даже после уплаты пошлин.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вс апр 09, 2017 19:49:30

Привет всем! :music:
Приехал мой прибор, брал через Мастерам.
Меню уже стоит русское(правда русский язык странно обозначен) :shock: , версия софта свежая.
Software version 00.04.03.SP2
Board Version 0.1.4
Вопрос к знатокам ,можно ли его хакнуть и стоит ли вообще?
Кто то говорил,в последних версиях железо другое и 1104 с него не сделаешь, так ли это?
Спасибо за любую инфу. :roll:
Пару фоток.. :wink:






Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Чт апр 13, 2017 23:39:40

Wladimir_TS писал(а):Кстати вопросец на засыпку - кто из России брал осциллографы в Китае - насколь реально попасть на таможню.

Я брал на Ali , писано про это тамже , в той моей теме на мониторе ).

Но я щас не об этом хотел-бы написать.
Дело в том, что на сайте Ригола вернулась на место та самая прошивка 00.04.04.01.01 от 2016-09-14.
http://int.rigol.com/Support/SoftDownload/3
Я так понимаю, что веб дизайнер случайно снёс ссыль, и только недавно они это заметили! Я пока не сравнил дампы того то что тогда скачал и то что щас обратно вернулось. Об этом позже.
Но походу можно спокойно обновляться.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пт апр 14, 2017 04:34:41

L_H писал(а):Если найдёш такой софт - отпишись.
Снова долго не заглядывал сюда.

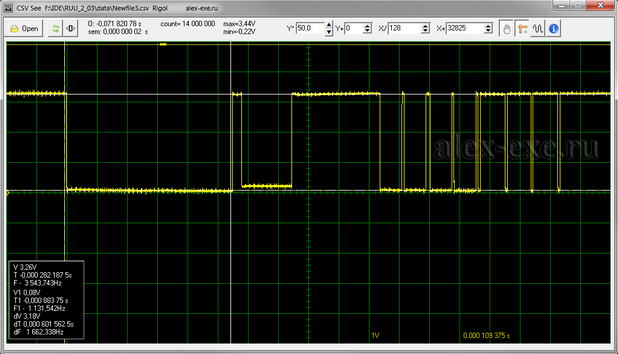

Хороший софт тогда поискал, нечего хорошего на глаза не попалось - в итоге написал свою софтину - CSV See .

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Сб апр 15, 2017 11:31:14

L_H писал(а):
Wladimir_TS писал(а):Кстати вопросец на засыпку - кто из России брал осциллографы в Китае - насколь реально попасть на таможню.

Я брал на Ali , писано про это тамже , в той моей теме на мониторе ).



Можно здесь продублировать, я думаю, многим будет интересно.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вс апр 16, 2017 12:12:19

Любопытство и нетерпение взяло верх, хакнул сразу после написания, не дожидаясь ответа.
Все прошло успешно с первого раза.
Все стало афициал,
Прибор определяет себя как Rigol DS1104Z.
Сделал калибровку, все работает. Вот как теперь проверить?

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вс апр 16, 2017 13:52:48

у меня немного другой вопрос
у меня сломалась ручка энкодера на риголе(там часть энкодеров с пластиковыми валами а часть металл)
На али и ебее нашел только металлические, а те что из пластика без кнопки ...
может у кого есть опыт замены?

по поводу хака, делал его на ds2072A, разблокировал лог анализатор и памаять)))
все работает притензий нету))) единственное лог. анализатор неудобный ....

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн апр 17, 2017 14:26:14

ass20 писал(а):у меня немного другой вопрос
у меня сломалась ручка энкодера на риголе(там часть энкодеров с пластиковыми валами а часть металл)
На али и ебее нашел только металлические, а те что из пластика без кнопки ...
может у кого есть опыт замены?

по поводу хака, делал его на ds2072A, разблокировал лог анализатор и памаять)))
все работает притензий нету))) единственное лог. анализатор неудобный ....

Гте то на ютубе видел, как человек менял на райголе, его не устроил энкодер без фиксации . Ничего там сложного нет.

Добавлено after 7 minutes 45 seconds:
Вопрос, к тем кто будет разбирать без индекса "s" распаян ли на плате генератор? Есть ли возможность его активировать? ( если светодиоды подсветки клавиш стоят, может и микросхемы есть?
Что если с имитировать нажатие клавиши генератора, можно вызвать его меню?)

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн апр 17, 2017 22:24:32

Master977 писал(а):Гте то на ютубе видел, как человек менял на райголе, его не устроил энкодер без фиксации . Ничего там сложного нет.

разобрать не проблема ....
а вот найти энкодер с пластиковой ручкой и плавным ходом ... что то на ебеях с али не смог ....

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт апр 18, 2017 21:53:48

V.00.04.04.03.02
https://beyondmeasure.rigoltech.com/act ... Update.zip
