Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн июл 16, 2018 14:09:13

Можно поинтересоваться, что есть заземленный вход?
Если это режим GND, крокодил на иглу щупа, гвоздь или кусок провода в разъеме входов, то шумы будут, потому как во всех таких вариантах (более всего где крокодил на игле щупа) идут наводки на землю.
Для работы на милливольтах и тем более на микровольтах, надо работать не дома, а в лаборатории и в клетке Фарадея, и с осциллографом не лоу сегмента.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн июл 16, 2018 14:23:53

Можно поинтересоваться, что есть заземленный вход?
Если это режим GND, крокодил на иглу щупа, гвоздь или кусок провода в разъеме входов, то шумы будут, потому как во всех таких вариантах (более всего где крокодил на игле щупа) идут наводки на землю.

Я подразумевал режим GND в настройках канала. Соответствующая иконка появляется на экране рядом с номером канала. Что при этом в реальности происходит внутри осциллографа - знает только его изготовитель. У меня есть еще один прибор, он в таком режиме рисует строго горизонтальную линию, абсолютно без всяких наводок :). Скорее всего - реализовано программно, просто рисует "идеальную осциллограмму", соответствующую случаю :).

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн июл 16, 2018 14:29:39

В данном аппарате в режиме GND сигнал на землю не заводится, если помню правильно.
На таких чувствительностях можно в режиме вычитания работать.
Вообще очень интересно, что за направления хоббийное где по милли и микровольтам измерения требуются?

Параллельно вопрос, вот такой сигнал может кто посмотреть и выложить результат?

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт июл 31, 2018 16:25:24

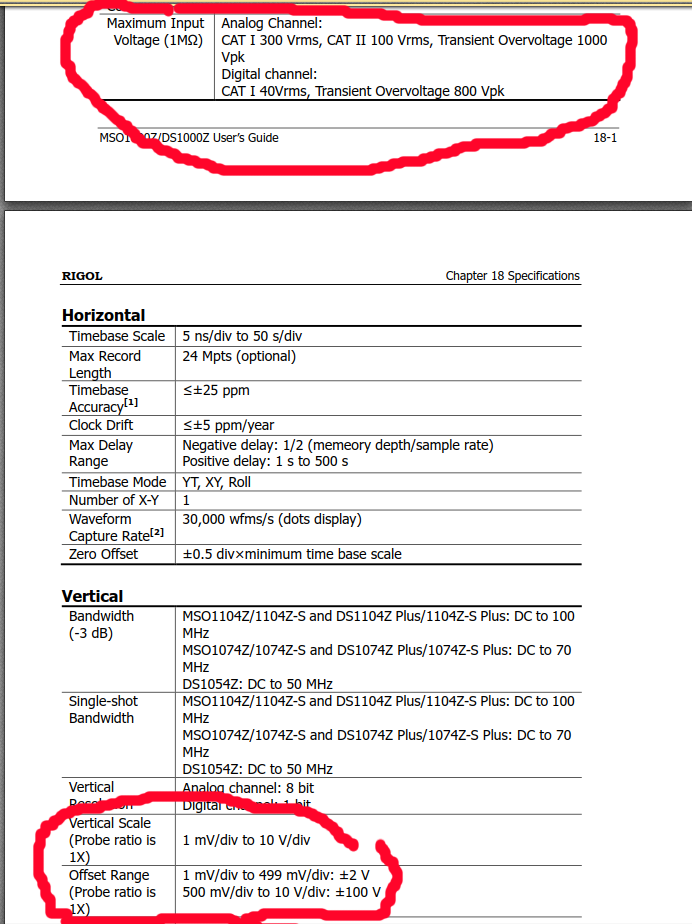

По возможности переведите на русский обывательский, то что в красных кружках:
Верхний красный круг:
- Максимальное напряжение на входе 300в в аналоговом режиме, с щупом переключенным в x10 (раз он идет в комплекте как максимальный коэф.ослабления)?
- Максимальное напряжение на входе 40в в цифровом режиме, с щупом переключенным в x10 (раз он идет в комплекте как максимальный коэф)?
Нижний круг:
- Щуп переключен в х1 до 100в в непонятно каком режиме (аналог, цифра), и как это понимать на фоне выше сказанного?



Вдогонку. Как лучше измерять, например, сигнал на выходе диммера или сетевого фильтра:
-через резисторный делитель 100кОм + 1МОм;
-через понижающий трансформатор, но он вроде вносит искажения?;
- купить щуп х100, обязательно ли брать риголовский за 100$ или хватит Hantek T3100 за менее 1к руб с Али?

Само собой ослик будет запитан от ИБП (типа с чиcт.синусойдой CyberPowe cp1500) физически выдернутого из розетки и с отключенной пищалкой.
Вложения
ослик 1.png
(170.66 KiB) Скачиваний: 714

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср авг 01, 2018 11:52:30

По возможности переведите на русский обывательский, то что в красных кружках:

Ну там вроде всё на чистом русском по-англицки написано :))

Верхний красный круг:
- Максимальное напряжение на входе 300в в аналоговом режиме, с щупом переключенным в x10 (раз он идет в комплекте как максимальный коэф.ослабления)?

Максимальное входное действующее напряжние 300 вольт для первой категории и 100 вольт для второй. Максимально допустимое кратковременное напряжение пик-ту-пик - 1000 вольт. И эти ограничения относятся к самому входу осциллографа без всяких делителей у пробников.
Пояснения: первая категория - это защищённое электрооборудование (всё, что изолировано от сети трансформаторами), вторая категория - всё, что в розетку однофазную втыкается (утюги там и прочее), пик-ту-пик - максимальный размах сигнала (кратковременный).

- Максимальное напряжение на входе 40в в цифровом режиме, с щупом переключенным в x10 (раз он идет в комплекте как максимальный коэф)?

Цифровой вход у него отдельный и никакие пробники там не используются - просто разъём с проводами. Ограничение в 40 воль действующего и 800 вольт кратковременного пик-ту-пик.

Нижний круг:
- Щуп переключен в х1 до 100в в непонятно каком режиме (аналог, цифра), и как это понимать на фоне выше сказанного?

Здесь указываются диапазон самого скопа (без пробника или с пробником в режиме 1Х) и доступный оффсет.
Шкала: минимальная 1 мВ/дел, максимальная 10 В/дел.
Оффсет (сдвиг нулевого уровня): при шкале от 1 мВ/дел до 499 мВ/дел ±2 вольта, при шкале от 500 мВ/дел до 10 В/дел ±100 вольт

Вдогонку. Как лучше измерять, например, сигнал на выходе диммера или сетевого фильтра:
-через резисторный делитель 100кОм + 1МОм;
-через понижающий трансформатор, но он вроде вносит искажения?;
- купить щуп х100, обязательно ли брать риголовский за 100$ или хватит Hantek T3100 за менее 1к руб с Али?

Само собой ослик будет запитан от ИБП (типа с чиcт.синусойдой CyberPowe cp1500) физически выдернутого из розетки и с отключенной пищалкой.

Лучше нагрузку через трансформатор подключать, тем самым получая первую категорию электрооборудования. А ограничения пробников нужно смотреть по документации на сами пробники. Большинство пробников 1/10 подходит для лазанья по "горячим" цепям импульсников (если эти "горячие" цепи изолированы от сети трансформатором). Но, лучше, если это будет пробник 1/100. Советую брать пробники серии HP (HP-9258, если это 1/100) - очень даже неплохие, хоть и китай.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Чт авг 02, 2018 04:57:55

Даджал, благодарю за развернутый ответ.
HP-9258 (R) неплох, жаль на Али не представлен вменяемой ценой, а в "Чипе" дороговато. Как понял у него еще есть переобозванные клоны типа АТАКОМА вместо Hoden Electronics. Пока перебирваю варанты доступные в далеком замкадске.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср дек 30, 2020 12:09:10

Добрый день.
Не нашёл куда писать , поэтому пишу здесь.
Осциллограф RIGOL DS1054Z по невнимательности был прошит прошивкой s\v 00.06.01 .
Он её схавал, и в результате этого теперь канал 3и4 исчезли вообще, даже при загрузке не подсвечиваются кнопки канал 3-4.
Пробовал делать сброс через соответствующую клавишу, не помогает. При попытке прошить старой s\v выдаёт ошибку проверьте диск.
Может кто знает как решить проблему? Или куда обратиться.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт июл 13, 2021 14:57:59

Всем привет.
Есть RIGOL DS1054Z с последней прошивкой 00.04.04.SP4 (00.04.04.04.03), разлочен до DS1104Z (хакнул только полосу пропускания 100МГц, остальные опции были уже разлочены вендором).
Вопрос - это нормально для данного аппарата, что полноценным каналом с заявленными в характеристиках частотой дискретизации 1 Гвыб/с и макс. памятью 24 М, является только канал №1 (желтый), а каждый из каналов №2, 3 и 4 являются урезанными до 500 Мвыб/с и 12 М?
(Разумеется, при использовании одновременно 2 любых каналов - 500 Мвыб/с и 12 М, при использовании одновременно 3 или 4 любых каналов - 250 Мвыб/с и 6 М. Тут все как заявлено в характеристиках).
То есть, при работе в одноканальном режиме, каналы №2, 3 и 4 не смогут полноценно заменить канал №1. В характеристиках прибора об этом тактично умолчали. Что это - фича данной модели или же брак конкретно моего экземпляра? Спасибо.
Вложения

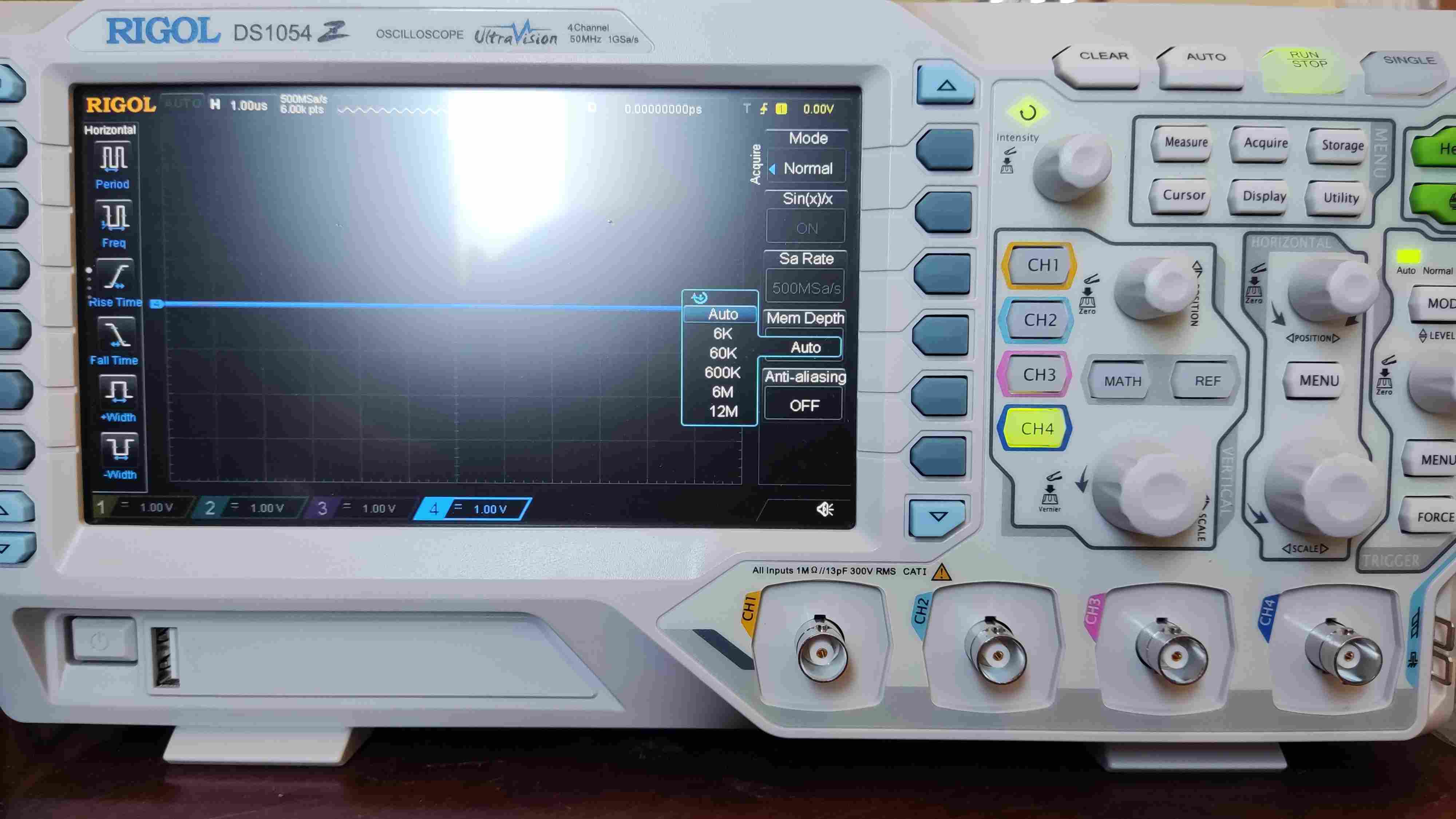

1 канал.jpg
(202.38 KiB) Скачиваний: 231
2 канал.jpg
(196.26 KiB) Скачиваний: 179
3 канал.jpg
(188.66 KiB) Скачиваний: 159
4 канал.jpg
(189.84 KiB) Скачиваний: 169

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Ср июл 14, 2021 00:59:12

Все, отбой. Вопрос снят. Все каналы равнозначны и каждый обладает (в одноканальном режиме) частотой дискретизации 1 Гвыб/с и макс. памятью 24 М. Для этого надо указать источником в настройках триггера тот канал, который планируется использовать.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Чт июл 15, 2021 05:30:41

Свежую прошивку v00.04.05.01.00 с китайского (только там пока) сайта Rigol уже кто-нибудь пробовал?
Может и "DSBA - 500uV Vertical" можно будет разлочить?

Из описания версии:
[Поддерживаемая модель продукта] Все осциллографы серии MSO / DS1000Z
[Последнее время пересмотра] 2021/06/01
[Содержание этого обновления]
v00.04.05.01.00 2021.06.01
-Изменить вертикальный дисплей
[Описание исторической версии]
v00.04.05 .00.00 2020/12/29
-Добавление и изменение некоторых функций измерения
-Модификация математической задачи
-Изменение некоторых ошибок команды SCPI
-Исправление проблемы с триггером

https://disk.yandex.ru/d/SBotVQ-0lY5Q1w

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пт авг 06, 2021 03:21:46

стремна ...
00.04.04.04.03 - 4,741,974 Bytes
00.04.05.01.00 - 3,370,089 Bytes

чот огромная разница, компилятор оптимизации ? , или код напроч другой ... внутри вооще все другое
... аха , чот мне кажетя это CN version - ни адного англцкого слова, возм. работать будет, и говорить по китайский.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн окт 04, 2021 12:00:33

[Support product model] All MSO/DS1000Z series oscilloscopes
[Latest revision time] 2021/07/24

[Contents of this update]
v00.04.05.02.00 2021/07/24
- new version update

Источник: https://www.rigol.com/products/oscillos ... 1000z.html

Скачать: https://disk.yandex.ru/d/kadSX85N0i4cQg

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн окт 04, 2021 15:49:18

Где купить Rigol чтобы не был левый ?
Есть два сайта https://www.rurigol.ru/ очень старый и вроде бы Ригол
есть https://www.irit.ru/ - типа официальные
а как в самом риголе можно купить? чтобы без переплат

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн окт 04, 2021 21:07:09

zserg-elec, тут не смотрели :)))?: https://www.eliks.ru/kio/index.php?SECTION_ID=1614
Конкретно DS1054Z интересует или не только?
Чтобы без переплат - у оф. представителей на популярных китайских площадках, с доставкой со склада в РФ и желательно по акции (акциям). Официально разлоченный (кроме полосы 100 МГц, что тоже не проблема) DS1054Z в июле обошелся в 24к.
Можно поподробнее о "левых" Rigol? Впервые слышу, чтобы их подделывали. :shock:

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт окт 05, 2021 09:55:17

Где купить Rigol чтобы не был левый ?

Я брал себе на али вот здесь https://jiutian.aliexpress.ru/store/1727580 . У них есть склад в России, так что с таможней проблем не будет.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вс окт 10, 2021 19:26:21

Помогите, пожалуйста, с выбором RIGOL DS1054Z ($344) или RIGOL DS1102Z-E 100 МГц ($279).
4 канала вроде пока не особо нужны, а возможно в будущем DS1102Z-E 100 МГц до 200 МГц “разгонят”.
У каждого свои плюсы, потому интересует тонкости, может у кого-то есть опыт работы с DS1054Z и DS1102Z-E.
Другие варианты тоже приветствуются.
Спасибо.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн окт 11, 2021 13:19:30

Я себе например взял DS1054Z , в основном занимаюсь ремонтом аудио-видео и др. аппаратуры. Использую пока только один канал, но бывают случаи и все четыре приходиться использовать. Прошивать его до 100МГц пока не собираюсь, т.к нужды нет. Ну а в общем осцил понравился. Так что выбор зависит от твоих нужд и средств.

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Пн окт 11, 2021 17:17:03

Сегодня общался с продавцом с али у которого брал ослика, по поводу свежей прошивки для DS1054Z. Выслал новую 00.04.05.02.00, в ней есть англоязычное меню. Русскоязычного меню нет, по его словам.
Ссылка на магазин: https://a.aliexpress.com/_99zW9b
Прошивка: https://disk.yandex.ru/d/_FMYsYdHDbOXgQ

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт окт 12, 2021 11:22:20

А что ещё в прошивке есть? У меня прошивка 00.04.04.SP4 со дня покупки осциллографа не менял её, т.к нет необходимости. Русское меню можно выбрать в настройках.
Вложения
(40.3 KiB) Скачиваний: 143
(44.97 KiB) Скачиваний: 139

Re: Осциллограф RIGOL DS1054Z. Нужна помощь.

Вт окт 12, 2021 15:38:20

А что ещё в прошивке есть? У меня прошивка 00.04.04.SP4 со дня покупки осциллографа не менял её, т.к нет необходимости. Русское меню можно выбрать в настройках.


У меня тоже 00.04.04.SP4. Что в новой, незнаю. Выложил для желающих проверить.
Я смотрю, ты у того же продавца брал, что и я. Я, чуть более года назад взял, в 20к обошелся. За эти деньги, отличный ослик. До этого был Hantek DSO-5062B, сдохла внутренняя флеш. С ремонтом не стал заморачиваться и купил этот. Прошивку просил в этом магазине, если что.
