Различе стрелочного амперметра и вольтметра ?

Сб мар 28, 2009 00:24:07

Различаються ли стрелочный микроамперметр и вольтметр? именно конструкция самого стрелочного указателя. как мерить ток и напряжение я знаю. здесь вопрос именно в конструктивном отличии.

пороги измерения такого стрелочного вольтметра меняеться внутренним резистором. таким образом вольтметр измеряет падение напряжения на своем внутреннем резисторе при протекании тока через него. тут все понятно. а как дело обстоит у амперметра? не уж то ток течет напрямую через катушку которая отклоняет стрелку прибора? но как при этом добиваються нулевого сопротивления амперметра?

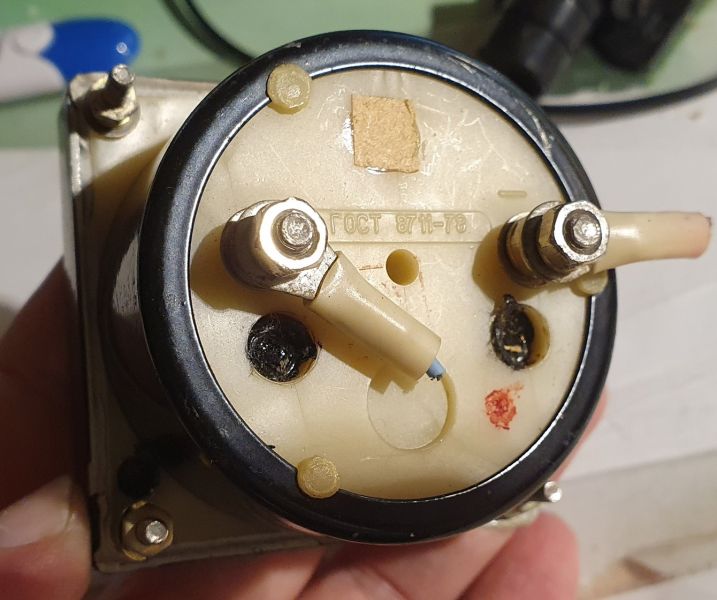

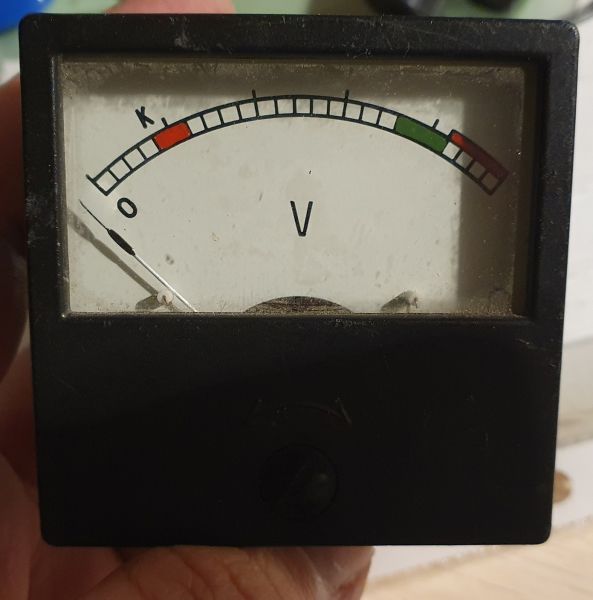

p.s. вольтметр разбирал. а вот амперметр нет. а мне нужен как раз микроамперметр. возможно ли переделать вольтметр?

Re: Различе стрелочного амперметра и вольтметра ?

Сб мар 28, 2009 00:36:58

kostya_t писал(а): не уж то ток течет напрямую через катушку которая отклоняет стрелку прибора? но как при этом добиваються нулевого сопротивления амперметра?


Если предположить, что стрелку отклоняет не измерительная катушка, то что же ее отклоняет? :)

Именно катушка стрелку и отклоняет. А по катушке ток бежит измеряемый.

А сопротивление не нулевое, а очень маленькое.

Re: Различе стрелочного амперметра и вольтметра ?

Сб мар 28, 2009 06:04:53

kostya_t писал(а):... вольтметр измеряет падение напряжения на своем внутреннем резисторе при протекании тока через него. тут все понятно.

Вот тут, как раз, и неправильно. Добавочные резисторы в вольтметре стоят последовательно с рамкой прибора. А вот ток измеряется с помощью шунта, который стоит параллельно рамки. Этот шунт расчитывается исходя из величины измеряемого тока и сопротивления рамки примененного прибора. Величина сопротивления этого шунта может быть очень маленькой и чем больше чувствительность прибора, тем меньше это сопротивление.

Сб мар 28, 2009 13:02:31

ага,да,действительно,вы правы. Теперь все понятно,спасибо)

Re: Различе стрелочного амперметра и вольтметра ?

Сб мар 28, 2009 16:58:41

kostya_t писал(а):Различаються ли стрелочный микроамперметр и вольтметр? именно конструкция самого стрелочного указателя.
Ответ был бы попросту очевиден, если бы рассуждения начать с того, что во всех (или почти во всех) стрелочных тестерах гальванометр - один! Что бы там ни мерялось... :)

Re: Различе стрелочного амперметра и вольтметра ?

Сб мар 28, 2009 17:26:41

kostya_t писал(а):...именно конструкция самого стрелочного указателя...
У приборов магнитоэлактрической системы используется катушка в виде рамки, которая поворачивается в магнитном поле постоянного магнита. А у собственно указателя есть такой параметр - ток полного отклонения. Т.е. какой ток необходимо пропустить через эту катушку, чтобы стрелка отклонилась на всю шкалу. Так вот, у амперметров, этот ток может быть довольно большим - десятки миллиампер. А у вольтметров, он, как правило, довольно маленький - от десятков микроампер, до нескольких миллиампер.

kostya_t писал(а):...мне нужен как раз микроамперметр. возможно ли переделать вольтметр?
Да, если Вас устроит ток полного отклонения измерительной головки, которая в нём используется.
