Re: Осциллографы, анализаторы и генераторы Hantek

Чт апр 01, 2021 13:44:16

Сайт или интернет тупил, сообщение не отправлялось
Так за 3 минуты заработал, как миленький!!!
Спасибо, Вам, дружище, еще раз
Я вообще не понимаю как вы нарыли все это. Да еще в далеком 2017 году. Я в шоке
С меня виски или когнак
Сами решите. гляньте в лс

Re: Осциллографы, анализаторы и генераторы Hantek

Чт апр 01, 2021 14:28:49

Я очень рад, что получилось. ну а в личке я Вам ответил (самая лучшая благодарность, что у Вас заработало).

Re: Осциллографы, анализаторы и генераторы Hantek

Пт апр 02, 2021 07:19:15

Приветствую всех. Какой экран ставили на Hantek 1202? Т.е. тип экрана и подсветки. Интересует в плане ресурса, т.к. встречал высказывания (не помню про какой осциллограф), типа - "Сдохнет черех N лет экран или подсветка, а замена будет стоить 80% нового прибора". Интересуюсь потому, что хотел взять б/у осцил.

Re: Осциллографы, анализаторы и генераторы Hantek

Сб апр 03, 2021 06:06:43

Или не заморачиваться по поводу ресурса экрана, т.к. при нечастом домашнем использовании он проработает долго?...

Re: Осциллографы, анализаторы и генераторы Hantek

Пн апр 12, 2021 06:21:16

Ага. Я понял. С хантеком, вообще, лучше не связываться.

Re: Осциллографы, анализаторы и генераторы Hantek

Ср апр 21, 2021 15:37:52

Всем доброго времени суток.
Накрылся комп и все, что было в USB портах сгорело. там же был и DSO-2090. Результат плачевный.
Поменял EEPROM, оперативку.

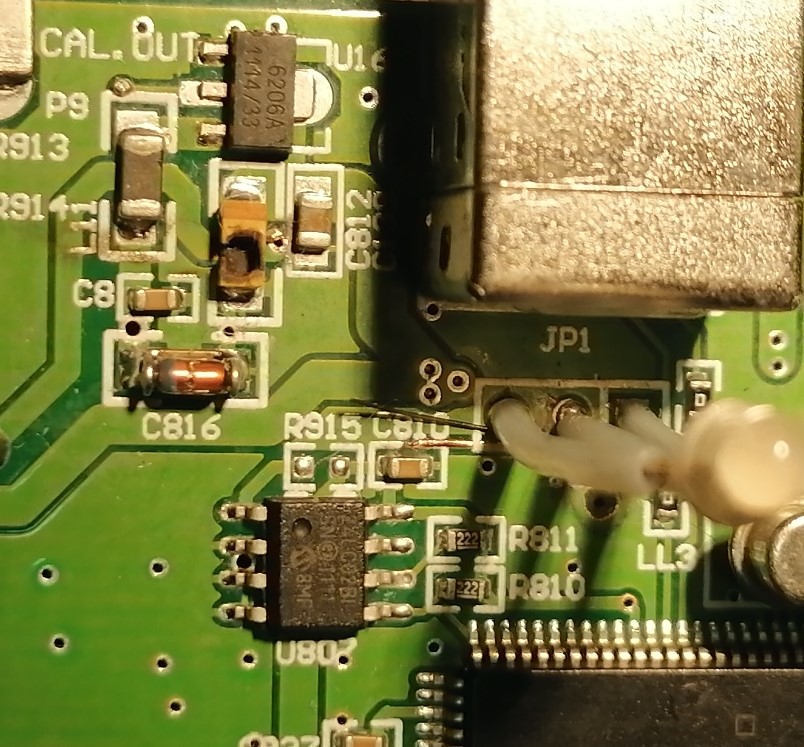

Огромная просьба, подскажите номиналы поврежденных деталей (во вложении).
За ранее благодарен.

Добавлено after 15 minutes 55 seconds:
В частности интересует: U426, D400, C141, C812, R49, L5.
Вложения
(176.04 KiB) Скачиваний: 285
(184.4 KiB) Скачиваний: 225
(245.97 KiB) Скачиваний: 236

Re: Осциллографы, анализаторы и генераторы Hantek

Чт июн 03, 2021 08:57:10

Нужен дамп на DSO1062B. Поделитесь у кого есть плз. (флешка SST39VF3201B)

Re: Осциллографы, анализаторы и генераторы Hantek

Ср авг 18, 2021 12:29:25

Кто ни будь уже пробовал последнюю прошивку для DSO5000P серии от 2021-02-25?

Re: Осциллографы, анализаторы и генераторы Hantek

Пн сен 20, 2021 07:49:28

Просьба кому-нибудь из владельцев осциллографа Hantek DSO5102P, у которого изначально после покупки была возможность установить развертку по времени 2 ns и кто при этом сам не изменял прошивку, посмотрите, плиз, можно ли в нем, при установленной развертке по времени 2 ns, указать в настройках фильтра частоту 200MHz или такая частота ему недоступна?

P.S: Функция фильтра находится на третьей странице меню, которое вызывается нажатием кнопки "UTILITY".

Re: Осциллографы, анализаторы и генераторы Hantek

Пн сен 20, 2021 14:43:45

Oleg10011001,фильтр 200МГц на оригинальном девайсе недоступен. Но,"разлочка" ещё не доказывает на 100%,что 5102P стал измерительным прибором до 200МГц,а не показометром.Классическую АЧХ никто на 4pda не снимал и не показал. Здесь подробнее
https://elchupanibrei.livejournal.com/52545.html

Re: Осциллографы, анализаторы и генераторы Hantek

Вт сен 21, 2021 17:49:50

Заказал с Китая, для домашне-гаражного использования USB-приставку Hantek 6022BL (PC Digital Portable Oscilloscope Hantek Based USB + Logic Analyzer 16 CHs) .
Использовать хочу с планшетом 7"-10", блютуз мышкой и повербанком (для мобильности и гальванической развязки по питанию от сети 220В).

Кто такой или подобной приставкой пользуется, подскажите, на Ваш взгляд, есть смысл брать под него андроид-планшет с приложением Hscope (соответственно usb-c и 4Gb ОЗУ рекомендуемые автором) или заморочиться поиском Виндовс (или Линукс) планшета и соответственно софта?

Использование:
- просмотр формы сигнала на разных фазах домашней сети (проблемы в нашем колхозе с нормальными 220В)
- просмотр сигналов с генератора авто (исплючить пробитые винтели на мосту)
- разный мелкий бытовой ремонт и настройка (БП, зарядники, аналоговые советские усилители и тп)

Re: Осциллографы, анализаторы и генераторы Hantek

Сб окт 09, 2021 14:38:50

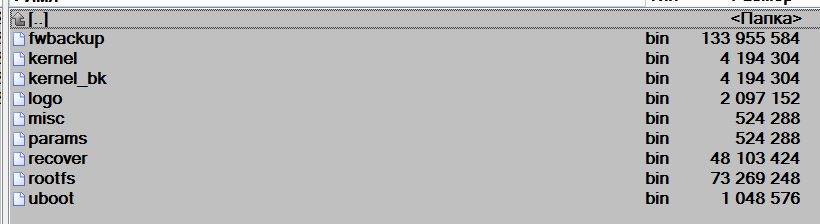

привет. помогите Dso5102p выйти из бутлупа. пытался разлочить 200МГц по этой инструкции https://elchupanibrei.livejournal.com/52545.html всё шло штатно до последней перезагрузки. перезагружается один раз, и в рекавери. и так по кругу. восстановление по F2 не даёт эффекта. все бэкапы есть, но не очень понимаю что с ними делать. lpt порта нет. есть usb-uart который подключил и он работает.



а всё восстановил еепром заработало.
Вложения
Снимок экрана (13268).JPG
(25.39 KiB) Скачиваний: 297
Снимок экрана (13267).JPG
(23.24 KiB) Скачиваний: 267
(53.3 KiB) Скачиваний: 286

Re: Осциллографы, анализаторы и генераторы Hantek

Вт фев 01, 2022 14:19:32

Ошибка при измерении амплитуды около 7% - норма для этих осциллографов, повод заменить по гарантии, или может что то не так делаю?
На прилагаемых фото - измерения тест сигнала после автокалибровки:

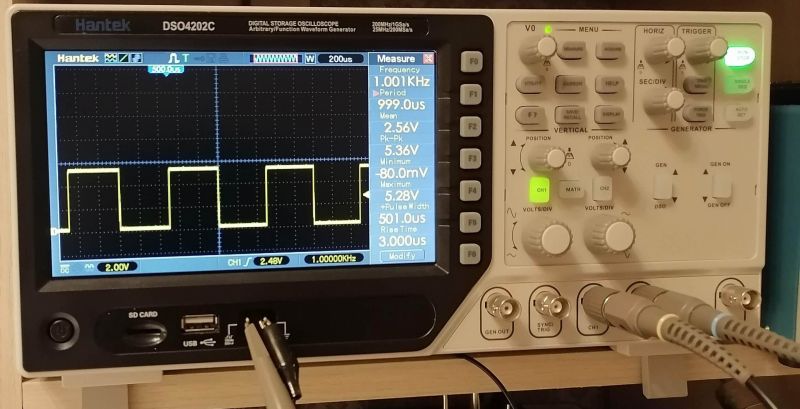

Изображение Изображение

Re: Осциллографы, анализаторы и генераторы Hantek

Вт фев 01, 2022 20:49:02

maxgora, Измеряет амплитуду вместе со значительными собственными "шумами". Не знаю на счёт нормы, но такие "шумы" - обычное дело для этих осциллографов.

Re: Осциллографы, анализаторы и генераторы Hantek

Вт фев 01, 2022 22:59:49

maxgora, Измеряет амплитуду вместе со значительными собственными "шумами". Не знаю на счёт нормы, но такие "шумы" - обычное дело для этих осциллографов.

Спасибо, вопрос снимаю. Разобрался.

Re: Осциллографы, анализаторы и генераторы Hantek

Вс фев 13, 2022 22:59:39

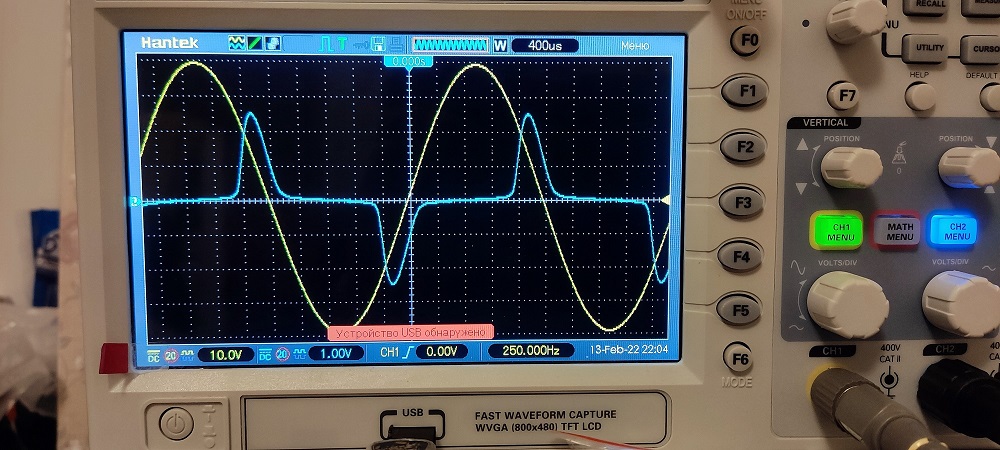

Осциллограф Hantek DSO5202BM перестал сохранять осциллограммы на флешку. Кто знает, как с этим бороться?
Флешку осцил видит, пишет, что осциллограмма успешно сохранена, но флешка остаётся при этом пустой.
Вложения
(220.66 KiB) Скачиваний: 118
(195.09 KiB) Скачиваний: 118

Re: Осциллографы, анализаторы и генераторы Hantek

Вс фев 13, 2022 23:11:33

Приветствую всех! Может кто нибудь подсказать, где взять схему и прошивку для портативного осциллографа UNI-T UTD1062c? На оф сайте нет ничего, поиск ничего не дал. Заранее спасибо.

Re: Осциллографы, анализаторы и генераторы Hantek

Сб мар 19, 2022 20:38:03

флешка остаётся при этом пустой.

Переформатировать флэшку, сменить флешку. Файловая система FAT32.

Re: Осциллографы, анализаторы и генераторы Hantek

Пн мар 21, 2022 19:54:32

Здравствуйте. Возник такой вопрос, можно ли при помощи генератора сигналов запустить ИБП? При ремонте, что б исключить там, ШИМ, силовую часть, выходные каскады проверить.

Re: Осциллографы, анализаторы и генераторы Hantek

Сб апр 09, 2022 12:01:24

У меня Hantek 6074BE, там USB-кабель с двумя соединителями - чёрный и красный - это что-то значит?

По входу там стоит защитный диод на 35В, а я хочу что-то более надёжное - есть-ли наработки на эту тему? - прошу сослать. Мне видится нечто последовательное, с реагированием на сотни вольт, просто отрубающее вход (молниеносно) и сигнализирующее об перегрузке (два встречно-последовательных мосфета). Может-быть там сделать автоподстраиваемый делитель на транзисторе (с, естественно, защитой) - прошу направить...

По исследованиям сильнейших моделей, я обнаружил - что в моём такая-же дискретизация (1ГГц) как и в модели на 250МГц - значит-ли это что мои каналы (четыре) не будут делить общую частоту (70МГц) на четыре (=15МГц) а будут иметь гораздо большие возможности исходя из дискретизации: 1ГГц делить на 8 и делить на 4 = 125/4 = 30МГц ?

Здесь я могу предположить - что линейка сходных моделей для разных частот делается на одной унифицированной плате: чем отличается моя модель от подобной на большую частоту? Вангую - амплитудно-цифровым преобразователем и прошивкой. Может быть имеет смысл перепаять АЦП на большую частоту? - этим беспокойство ограничится? С другой стороны - а будет-ли качественный сигнал на максимальной частоте на всех каналах - может-быть дискретизации не хватит. - В каких частотах при использовании четырёх каналов сигнал качественный и вкладывается в возможности дискретизации?

У меня версия BE, которая выделяется прибамбасами для автомобиля, что видно по щупам и дополнительным возможностям в программе, а есть подобная - BD - которая выделяется генератором. Исходя из предположения об унифицированности платы, я предполагаю - что на плате есть место но не распаян контроллер генератора - правда-ли это? Что если дополнительно напаять микросхему и соорудить пятый выход для генератора?

В разных описаниях и рассказах об приставках я встречаю мнения - что приставка берёт сигнал с щупов, преобразует в USB-сигнал, передаёт на компьютер и там производятся обработки - что пропагандирует серьёзную проблему с быстродействием из-за зависимости от USB-интерфейса: мне кажется что было-бы логичным делать обработки средствами микроконтроллера приставки, а на компьютер выдавать картинку со скоростью нужно только - чтоб показать удобно всё зрителю - так-ли это?

Там микроконтроллер - Spartan-6 XC6SLX16 - да?
