Чт янв 19, 2017 07:02:20
"Для такого можно купить..."
В этом то и вся проблема - на что купить)))
Кризис.
Стмку я покупаю на свои кровные, оплата со стороны института весьма призрачна. Тешу себя надеждой, что окупится лишними извилинами в моске)))
Жаль вот только, что ассемблер для этого процессора не в тренде, ибо привык работать на уровне кодов.
Придётся ещё и Си изучать по ходу дела.
Чт янв 19, 2017 07:48:54
Hagan писал(а):Жаль вот только, что ассемблер для этого процессора не в тренде, ибо привык работать на уровне кодов.
Придётся ещё и Си изучать по ходу дела.
Это не страшно. Современные компиляторы очень хорошо оптимизируют ARM инструкции.
А код на C значительно более понятен и надежен, чем на Ассемблере.
Сб янв 28, 2017 15:33:05
Может пропустил что то в 26 страницах, но задам вопрос такой:
а почему нельзя использовать процессор STM32F303CB ?
Сб янв 28, 2017 17:19:15
balmerУ тебя есть готовый?Могу купить.Сколько стоит?
Сб янв 28, 2017 18:44:37
Процессор 175 руб
Плату не разводил пока что.
Сб янв 28, 2017 18:50:48
TIGR писал(а):balmerУ тебя есть готовый?Могу купить.Сколько стоит?
Извини, у меня только в одном экземпляре. Если делать на продажу N экземпляров, так надо:
1. плату переразводить.
2. писать документацию.
3. Проектировать корпус.
4. Где-то заказывать хорошие щупы.
Это несколько месяцев работы. Мне лень/некогда.
Сб янв 28, 2017 20:03:04
balmer писал(а):4. Где-то заказывать хорошие щупы.
Ср фев 15, 2017 01:59:32
1. STM32F407 подойдёт?
Там: "3x12-bit, 2.4 MSPS A/D converters: up to 24
channels and 7.2 MSPS in triple interleaved mode"
2. Кто-нибудь сравнивал прибор с
http://www.pittnerovi.com/jiri/hobby/el ... index.html ?
Хотя бы аналоговый обвес.
Ср фев 15, 2017 09:01:07
John Doe писал(а):1. STM32F407 подойдёт?
Под 407 надо достаточно сильно переписывать код. Мне этим лень заниматься, сейчас, пока платы для VNA не пришли - делаю самоезжую машинку для сына, довольно интересное занятие
Да и как уже неоднократно говорил, если переписывать, так сильно. Просто сделать схемотехнически/качественную конструкцию неинтересно. Хочется, чтобы она сразу как влитая сидела в корпусе, и выглядела как купленная в магазине.
Эта студенческая поделка. Код там примерно такой-же как и схема (которая нарисованна на бумажке от руки).
Принцип работы там насколько понял аналогичен
Измеритель ESR/L/C/F/P/t на PIC16F876AНо вариант PIC16F876A проработан на порядок лучше.
Ср фев 15, 2017 09:02:29
Не задавайте глупых вопросов, чтоб не получать глупые ответы
STM32F407 подойдет только если вы поправите исходники и скомпилируете под 407.
Что касаемо той схемы по ссылке, так там и сравнивать нечего, она и рядом не стояла как по уровню схемотехники, так по качеству исполнения. Одна схема чего стоит- скрин с корявонарисованной от руки схемой. Мда... И принцип работы совершенно иной, более примитивный. Заряд-разряд с использованием стабилизатора тока. Измерение времени. Диапазон измеряемых номиналов и точность куда ниже. Минимум в несколько раз. а то и на порядок.
Некоторые измерения им вообще не проведешь.
Ср фев 15, 2017 15:42:43
Я не призывал переписывать код, собираюсь заняться этим сам. Интересовался, на сколько в 407-м АЦП подходит.
По поводу адаптации кода, с каким моментами может быть связано сильное изменение кода?
На счёт прибора того чеха, мне показалось, что по крайней мере нижний предел диапазона измерений сопротивления гораздо более впечатляет. Разве нет? А ещё ESR...
Ср фев 15, 2017 15:55:58
John Doe писал(а):По поводу адаптации кода, с каким моментами может быть связано сильное изменение кода?
На 100 КГц частоте врядли получится заставить работать.
John Doe писал(а):На счёт прибора того чеха, мне показалось, что по крайней мере нижний предел диапазона измерений сопротивления гораздо более впечатляет. Разве нет? А ещё ESR...
У меня младший разряд - 1 миллиом. Исключительно из-за того, что этого показалось более чем достаточно.
Измерение сопротивлений меньших номиналов, это нетривиальная задача в универсальном приборе. Проще сделать аналоговую схемотехнику, заточенную под эту задачу.
Я бы мог за пару-тройку дней наговнорить на медленном 24-x битном Sigma-Delta ADC очень точный микроомметр.
Причем основной гемморой был бы и нормальных щупах.
Ср фев 15, 2017 16:43:06
balmer писал(а):У меня младший разряд - 1 миллиом. Исключительно из-за того, что этого показалось более чем достаточно.
Я руководствуюсь этим:
"измеряемые сопротивления от 10 мОм до 10 МОм c точностью ±10%
измеряемые сопротивления от 10 Ом до 300 КОм с точностью лучше 0.5 %"Или Вы просто не обновляете там информацию?
Кстати, который из Ваших репозиториев основной?
А ещё хотелось бы услышать критику в адрес этого прибора -
http://radiokot.ru/circuit/digital/measure/108/
Ср фев 15, 2017 17:06:51
В статье сильно завышенное значение погрешности, реально будет от 10 мОм до 10 МОм менее 1%. По крайней мере на низких сопротивлениях. Вверху меня сильно точность не интересовала. При условии нормальной печатки, сборки и настройки. + сильно влияют щупы, короткие жесткие крокодилы куда точнее пинцета.

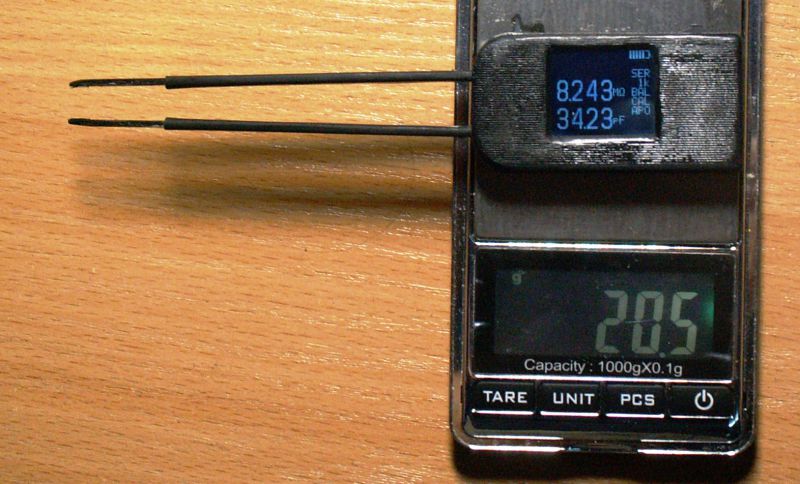

Имею оба прибора и от Балмера и от Никитоса. Обадостойны внимания. Никитоса значительно проще и компактнее, в виде пинцета для СМД
точность измерения конечно у него ощутимо ниже, хотя и достаточная почти для всех случаев ремонта, но зато имеется миниатюрность и удобство при измерении мелочевки, Иногда даже внутрисхемно.
Есть еще хороший покупной прибор
http://rlc-esr.ru/index.php/pintset-nv14И неплохой самодельный USB RLC, этот у меня тоже есть
http://rlc-esr.ru/index.php/rlc-usb
Ср фев 15, 2017 21:22:06
Друзья завалялся АЦП -
CS5451. Киньте опытный взгляд. На сколько он интересен, как альтернатива встроенным в обсуждаемые МК?
А ещё есть операционники LM2902N и MCP6004. Годятся ли они для обсуждаемой схемы, в том числе в качестве рассыпухи для инструментального усилителя?
Ср фев 15, 2017 22:13:57
1 Не годится, очень медленный, разве что только для НЧ диапазона, электролиты и резисторы измерять.
2 Не годится ни для чего, кроме как вместо LM358
Ср фев 15, 2017 22:45:23
John Doe писал(а):Друзья завалялся АЦП
Ты насколько понял хочешь собрать RLC измеритель из говна и палок? Тогда тебе надо взять прибор от
Никитоса. Alex2 выше пишет что он вполне себе неплох, ну и простой и дешевый.
Или тебе хочется сложный, но более качественный прибор? Готов писать код, много кода, долго и упорно?
Ср фев 15, 2017 23:03:58
balmer писал(а):RLC измеритель из говна и палок?
почитайте на про-радио обсуждение RLC-2
там лет 10 назад началась дискуссия уважаемых Гализина и Никиты, перекинулась в отдельную тему.
А Ваш прибор - прямой наследник RLC-2 на современной элементной базе и почти без оглядки на их стоимость (я НЕ говорю, что это плохо)
У Никиты - принципиальной другой подход к обработке сигналов, с упором на мат.обработку.
Так что давайте не надо про гавно и палки.
Ср фев 15, 2017 23:09:47
Я склонен к крайностям, но не до такой степени...
Мне последняя строка понравилась, но к сложности я не стремлюсь.
У меня опыта маловато порой, что бы отличить золото от говна и палок, потому задаю вопросы.
Прибор для сборки я выбираю впервую очередь по его возможностям. Но не везде указаны исчерпывающие и точные характеристики. Вот у Вас же: "от 10 Ом", а здесь пишете, что гораздо ниже - от того и вопросы.
Ср фев 15, 2017 23:36:23
John Doe писал(а):Вот у Вас же: "от 10 Ом"
От 10 миллиОм.См
RLC измеритель "BALMER 303"р там вроде вполне ясно написано:
измеряемые сопротивления от 10 мОм до 10 МОм c точностью ±10%
измеряемые сопротивления от 10 Ом до 300 КОм с точностью лучше 0.5 %
Это честные, и достаточно хорошие показатели. Когда смотрел (в 2014 году) - ни один покупной прибор до 10 тыс. руб не мог обеспечить подобных показателей.
