Усилитель на германиевых транзисторах. Для начинающих.

[AndreyZZ]

А Борька, дай ему Бог здоровья, закончил Бауманское, вроде как на отлично, жил в Питере на Васильевском острове. Я был рад за него, он всего этого был достоин.

Если он закончив Бауманку организовал бы высокотехнологичное производство или бы работал в этой сфере на благо Отечества , то был бы точно молодец .

[Муркиз]

Германию - германиево !

Какая крутизна у германиевых транзисторов ? И до вольта, кажется не дотягивает ?

Так и для нормальной работы подаваемый на усилитель сигнал не должен выводить его в сквозной режим. В предварительном надо срезать сигнал по 8 кГц для подобных схем, чтобы звук был приличный. Всего-навсего...

[kentgaryk]

.Кстати, парочка ГТ402/ГТ404 при питании 12 вольт и нагрузке 8 ом выходит за границы ОБР

По сути это немного умощненные МП40, МП38.

[Борисович]

так, чтобы уверенно можно было амплитуду посмотреть..

..тогда и поговорим..о мощности..

ssc,
У дедушки осциллограф не такой продвинутый,что бы
амплитуду цифрами показывать.
Так как предложишь опыто-эксперимент то проводить?
Что бы ты не сомневался то ?

[ssc]

Так как предложишь опыто-эксперимент то проводить?

..а какие есть варианты..?

..подарить/купить дедушке осциллограф..?...

..а без этого - все "бла-бла-бла"...

..дед, ты вот всякие шутейки паяешь, а осциллом нормальным до сих пор не озавелся..не профессионально..вот тока не надо мне говорить про "маленькую пенсию" - я тоже пенсионер..

..захочешь - найдешь способ как заиметь..

[Борисович]

захочешь - найдешь способ как заиметь..

Так не захочу.Этого хватает.

ты вот всякие шутейки паяешь, а осциллом нормальным до сих пор не озавелся..

Так это всё ШУТЕЙКИ И ИГРУШКИ и есть.

.а какие есть варианты..?

Так значит ты ssc, в ОТКАЗ ПОШЁЛ.
Просто картинкам на осциллорафе
с подписями сколько там вольт измерено
верить НЕ ХОЧЕШЬ ? НАОТРЕЗ ?
Типа дедушка тебя ssc, РАЗВЕСТИ ХОЧЕТ?
Тогда ты ssc, тоже сильно забавный получаешься.

Уточняю .
Вроде бы не совсем ты пропащий то.
Дедушка сам удивился получившимся результату.
Но.
Выходит,не зря сначала поинтересовался у ssc, то.
Забавненько получилось

[ssc]

Так значит ты ssc, в ОТКАЗ ПОШЁЛ.

..дык это ты в отказ пошел - я тебе предложил выложить на рассмотрение осциллограмму выходного сигнала усилителя - ты начал нести пургу "про осциллограф"..

..и кто после этого "забавный"..?..

..как ты еще можешь померить неискаженную выходную мощность..?

..позвать шамана - погадать, сплясать с бубном..?..

[kentgaryk]

Не спорьте по чем зря. Усилитель этот как ламповый однотакт, на прямом ходу заряжается дроссель, на обратном дроссель разряжается на динамик. А дроссель вместо трансформатора потому что согласования сопротивлений не требуется в отличии от ламп.

Так что мощность отличную от 300мВт он таки выдаст, а качество будет конечно говноватое. Это считай ламповый выход выполненный на транзисторе, только и всего.

[Борисович]



выложить на рассмотрение осциллограмму выходного сигнала усилителя

Так это то без вопросов.Счас выложу.
И у тебя же поинтересуюсь достоверностью измерения напряжения на выходе.
Так как там нагрузка по чудному подключена.

чтобы уверенно можно было амплитуду посмотреть..

А это вот ты писал.
А амплитуда то измерена отдельно.
СТРЕЛОЧНЫМ ПРИБОРОМ.

и кто после этого "забавный"..?..

Не спорьте по чем зря.

kentgaryk,
У нас тута весёлый разговор.
ssc, написал,что тоже пенсионер.
А значит выходит,что дедушка с ним НА ОДНОЙ НОГЕ.
Вот так вот

[ssc]

ssc, написал,что тоже пенсионер.
А значит выходит,что дедушка с ним НА ОДНОЙ НОГЕ.

..да уж почитай полтора года как..тока годков мне слегка поменьше..

[-serg-]

AndreyZZ "красный проводок" на массу, честь схемы индикации стерео режима при приёме УКВ.
Блок стерео декодера зажигает лампу Л3.

Спойлер

Питание предусилителя в одном из бесчисленных вариантов схем "Вега-312".

Спойлер

[AndreyZZ]

боюсь показаться смешным- не этот ли есть красный проводок ?
вообще всё выглядитлогично- диод Д5 срезает отриц волну переменного тока, конденсатор С13 слегка сглаживает цепляясь за минус другим выводом (красным проводком), а для лампочки и этого хватает, но сглаживание это не для лампочки ей похрен от какого направления тока гореть , а нужно для правильной работы транзисторов которые в контуре стереодекодера Т4 и Т5

Вложения


(139.7 KiB) Скачиваний: 24

[kentgaryk]

У нас тута весёлый разговор.
ssc, написал,что тоже пенсионер.
А значит выходит,что дедушка с ним НА ОДНОЙ НОГЕ.
Вот так вот

Ну тады канешна!

[Борисович]

Вота.С картинками.
Как измерял напряжение? Вот так.

Ну так как тут нагрузка напрямую подключена.
То параллельно нагрузке конденсатор 1 мкФ и резистор 220 ом.
На резисторе напряжение и измеряется.
Что то полагаю,что ТАК измерилось даже меньше,чем реально там было.

Нагрузка - 8 ом. Напряжение питания - 13 В.
Ток потребления - 0,8 А. ПОСТОЯННЫЙ ТОК через нагрузку - 100 мА.
От сигнала на выходе - НЕ ЗАВИСЯТ.
Первая картинка.

Частота - 1000 Гц.Входной сигнал - 70 мВ.
Напряжение на нагрузке - 3,7 В. Это где то 1,7 w мощности.
Синусоида почти не кривая.

Вторая картинка.

Входной сигнал - 90 мВ.
Напряжение на выходе - 4 В. Это 2 w.
Синусоида кривоватая стала. НО. При дальнейшем увеличении сигнала на входе тута
ничего не меняется. Синусоида такая же точно и остаётся. Напряжение на выходе не увеличивается.
КЛИППИНГА какого то заметного - НЕТУ.

При 3 кГц - всё примерно так же на вид. Напряжение на выходе 3,4 в,почти не кривой синусоиды.
При 70 мВ на входе.

Про 5 кГц - на выходе не более 1,5 В. При 10 кГц - не более 0,5 В.
Даже при 150 мВ на входе.
Но это полагаю специально сделано.За счёт конденсатора в базе 2-го транзистора.

Приёмник то только АМ ( средние волны). А тама на 5 кГц уже ничего нету.

АУДИОФИЛИСТИЧЕСКИХ ОЦЕНКУ - которая УШАМИ. Это завтра.
И динамика на 8 ом нету.
Наверное два от ТВ на 16 ом впараллель приделаю

[kentgaryk]

Наверное два от ТВ на 16 ом впараллель приделаю

Главно не забудь их в Кадиллак вставить иначе звука хорошего не жди!

[AndreyZZ]

Питание предусилителя в одном из бесчисленных вариантов схем "Вега-312".

очень кстати ваша схема, она один в один с той что у веги на моей схеме, она мне понятна и реализуема, все компоненты есть на четыре блока. отличается только контуром питания преда, я пожалуй её возьму за основу пока. т е это базовый вариант который может и должен быть улучшен, пока не знаю как. надеюсь на помощь доброжелателей, только без экзотики

Вложения

германий AndreyZZ.jpg

(140.6 KiB) Скачиваний: 18

[ssc]

Первая картинка.

Частота - 1000 Гц.Входной сигнал - 70 мВ.
Напряжение на нагрузке - 3,7 В. Это где то 1,7 w мощности.

..Борисыч - она уже кривая - вона как вправо ее гнет..

******************************

..Борисыч - синус - это вот..



..чтобы совсем была ясность - вот тут гармоник суммарно примерно 0,3%..
..усилитель - Форманта УМ 0522, максимальная выходная мощность - 62Вт на канал..
..на фото - чуть больше 30-и Вт..

[Борисович]

Главно не забудь их в Кадиллак вставить

А у тебя что, лишний есть ?
Для опыто - экспериментов?
В смысле Калиллак то.

она уже кривая - вона как вправо ее гнет.

ssc,
А тута вроде бы Нi-Fi и не ожидалось.

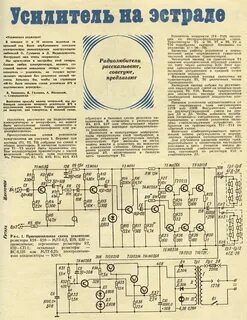

Это начало 60-х.

Вота ровесники будут.Из наших.

Те же 2 ( ДВА) ватта. Качество может чуть лучше. А может и нет.
НО. Сильно хитрее схема в смысле НЧ. И ДВА хитромудрых трансформатора.


Это тоже 2 w. Качество может чуть по лучше.
НО.
40 w потребления. ДВА ещё более хитромудрых трансформатора.
И размещение в ДВУХ !!!!!! упаковках.
Вот так вот.

А тута полагаю буржуйские разработчики были на высоте.
Всё много проще и естественно дешевле.
При сравнимом ,по тем временам качестве.
В общем изящнененько.
И клиенты то покупали. Значит всё нормально было.

Писал же, в самом начале,что это ИСТОРИЯ.
А ты опять через строчку прочитал.

Про АУДИОФИЛИСТИЧЕСКИЕ ОЦЕНКИ - завтра напишу

[kentgaryk]

Борисыч - она уже кривая - вона как вправо ее гнет..

Вот же ш упертые деды!

Так что мощность отличную от 300мВт он таки выдаст, а качество будет конечно говноватое. Это считай ламповый выход выполненный на транзисторе, только и всего.

Можно было и не проверять!

у тебя что, лишний есть ?
Для опыто - экспериментов?
В смысле Калиллак то.

Кадиллака нету. Но аудиофилы пишут, что без оформления звука не будет.

[ssc]

Кадиллака нету. Но аудиофилы пишут, что без оформления звука не будет.

..тама встроен гармонизатор не детерминированной звуковой волны.. ..исправляет то, что усилитель накосячил..

..блин..вот и покупай после ентого кадиллаки..такую хрень - даже в оку стыдно..
