Re: Фотоархив ваших устройств!

Вс окт 03, 2021 21:44:53

Давай проект свой !
Рязанцев Владислав писал(а):Запустилось с первого раза и ничего не взорвалось.

Хочу сам делать импульсники, но чё то похоже ума не хватит.

Re: Фотоархив ваших устройств!

Вс окт 03, 2021 22:16:28

Давай проект свой !
Хочу сам делать импульсники, но чё то похоже ума не хватит.


А смысл сейчас это делать? Во первых, на Али у китайцев цены просто смешные, а во вторых, можно из б/у техники нашару дёргать. Ну и подстраивать чуток под свои нужды. Вообще шара выходит.

:tea:

Re: Фотоархив ваших устройств!

Вс окт 03, 2021 22:30:27

Давай проект свой !

Статью дописываю. Утром будет на сайте.

В общем в снаббер вместо p6ke200 пошли два p1.5ke100, чуть больше емкости и чуть меньше сопротивления резистора. В обратной связи подкорректировал токоограничивающий оптрона. И все полетело как надо.

Re: Фотоархив ваших устройств!

Вс окт 03, 2021 22:49:12

Рязанцев Владислав писал(а):Статью дописываю. Утром будет на сайте.

Хорошо !

Добавлено after 16 minutes 37 seconds:
Есть устройство на МК от пылесоса самсунг ! PIC16F716! Считает реальное время заряда- разряда всех систем .

Re: Фотоархив ваших устройств!

Вс ноя 21, 2021 21:36:19

Э ммм ... фото моего небольшого мира !
Это я купил на али микросхему S-8261 за 10 рублей за штуку ! А ещё и перепоял с аккума на свою плату !!!

Добавлено after 11 minutes 34 seconds:
Всё работает за 10 рублей , и полевые ключи из литегого аккума !
Вложения
(64.61 KiB) Скачиваний: 285

Re: Фотоархив ваших устройств!

Вс ноя 21, 2021 21:59:43

Вот такое вот крупногабаритное и совсем не дешевое устройство :))

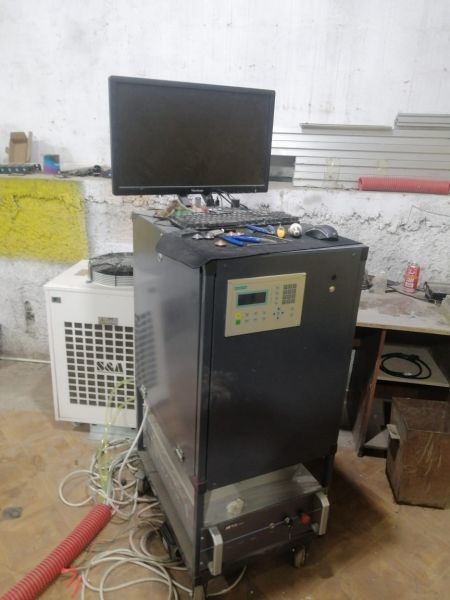

Полтора кило твердотельный лазер, уже в работе.
Изображение Изображение

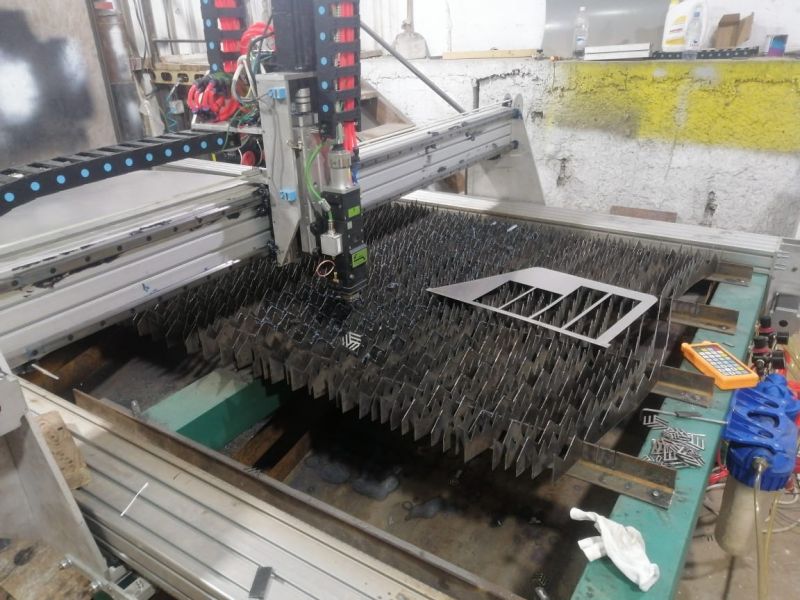

А вот нержавейку как режет под воздухом

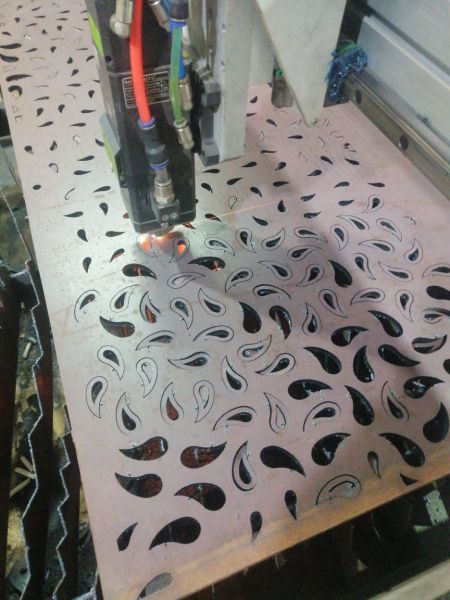

И 8мм чернуха под кислородом

Скоро поворотку дособираем.

Re: Фотоархив ваших устройств!

Чт ноя 25, 2021 17:26:49

Два блока питания для ICL7106 со стабилизацией напряжения и защитой по току. Полностью рассчитанные, а не содранные с готовых схем, с готовыми номиналами.


Re: Фотоархив ваших устройств!

Чт ноя 25, 2021 17:31:45

Transformer-V писал(а):Два блока питания для ICL7106

На плате ещё и для третьего БП место есть- впаивайте детальки, и пусть следующая фотка будет называться "ТРИ БЛОКА ПИТАНИЯ ДЛЯ ICL7106" :))) :))) :beer: :beer:

Re: Фотоархив ваших устройств!

Чт ноя 25, 2021 21:36:07

Если в SMD исполнить , возможно 8 или 12 влезет !

Добавлено after 2 hours 58 minutes 51 second:
Вот такая срань ! Корпус за два года так и не доделал . Только лицевую панель. А так тоже всё расчитано . Устройство считает набранную ёмкость между USB - источником и USB потребителем .
Вложения
(94.59 KiB) Скачиваний: 264

Re: Фотоархив ваших устройств!

Чт ноя 25, 2021 22:35:22

А так тоже всё расчитано . Устройство считает набранную ёмкость между USB - источником и USB потребителем .

такиз тестероф на Алехе вагон и стоят недорого и корпус есть.. дисалей кстати чветной мерит милен параметроф ток напрук мощу емкость батарей ...нахрекна садо маза???

Re: Фотоархив ваших устройств!

Пт ноя 26, 2021 17:38:32

На плате ещё и для третьего БП место есть- впаивайте детальки, и пусть следующая фотка будет называться "ТРИ БЛОКА ПИТАНИЯ ДЛЯ ICL7106" :))) :))) :beer: :beer:

А это уже не твое дело и забота, тема "США говорим о событиях" тебя заждалась. :sleep:

Если в SMD исполнить , возможно 8 или 12 влезет !

SMD вариант будет в следующей версии, как закончу с трансформаторами, развязывающими от сети.

Вот такая срань ! Корпус за два года так и не доделал . Только лицевую панель. А так тоже всё расчитано . Устройство считает набранную ёмкость между USB - источником и USB потребителем .

Не срань, а отличное устройство. Все что сделано свои руками, а не словоблудием всегда почет и уважение :beer:

Год назад сделал самый маленький дисплей для компьютера :tea:

Re: Фотоархив ваших устройств!

Пт ноя 26, 2021 19:17:17

Transformer-V писал(а):од назад сделал самый маленький дисплей для компьютера
Круто конечно но НАПУРКУА?? практической ползы =0
Alex_641 писал(а):Есть огонь, есть баба рядом , какая никакая , есть мусор на полу ... Зачем вообще всё остальное ?
не надо обобщать паять на каленке копию пром прибора или нечто что многохуже по характеристикам при сопоставимой цене-глупо и неуважение к своему труду...
вот сделать нечто что лучше и круче прототипа или то что не имело до того аналогоф -ДОСТОЙНАЯ ТЕМА

Re: Фотоархив ваших устройств!

Сб ноя 27, 2021 16:05:54

Круто конечно но НАПУРКУА?? практической ползы =0

Практическая польза велика, начиная от статусного монитора, заканчивая различными встроенными мониторами в серверах или в системах где нет видеокарты, для геймеров и т.д.

Re: Фотоархив ваших устройств!

Пт дек 03, 2021 06:49:32

ЧПУ, квинтесенция самопала и китайских модулей. Колхоз, как есть но работает.

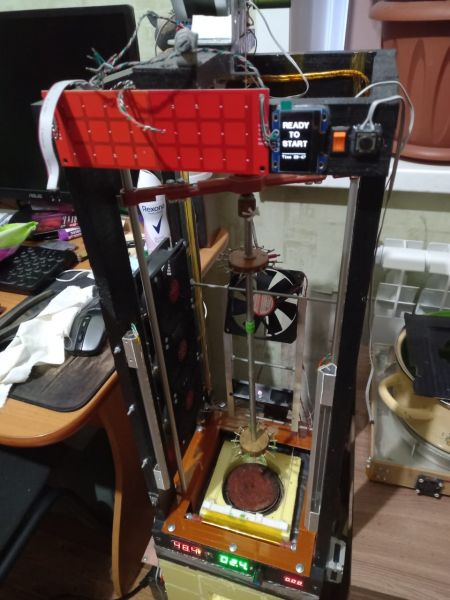

Делает свечи восковые. Полностью имитирует ручной процесс.


Re: Фотоархив ваших устройств!

Вс янв 02, 2022 23:14:06

Главная поделка ушедшего года - полноценный быстродействующий аналоговый осциллограф. Полоса в 100 Мгц (на самом деле чуть больше), время нарастания 3.5 нс, развертка до 5 нс/дел, с растяжкой до 4 нс/дел. Схема от С1-157, однако из-за малогабаритного корпуса пришлось ограничиться одним каналом. Трубка 8ЛО6И, размер передней панели около 24x12 см.


Вот так рисуется меандр в 20 Мгц:

Cинус 100 Мгц:

Вид сверху:
Изображение Изображение

И снизу:

Входное устройство - аттенюатор, конвертор импеданса:

Re: Фотоархив ваших устройств!

Пн янв 03, 2022 03:28:19

Круто! :shock: :beer:

Re: Фотоархив ваших устройств!

Пн янв 03, 2022 07:04:39

Эх, я бы так не заморочился. Взял бы АЦП, и залип бы в СТМку на неделю-другую.

Re: Фотоархив ваших устройств!

Пн янв 03, 2022 10:54:34

Главная поделка ушедшего года - полноценный быстродействующий аналоговый осциллограф...

Слов нет... :shock: :beer:

Re: Фотоархив ваших устройств!

Пн янв 03, 2022 12:46:54

Эх, я бы так не заморочился. Взял бы АЦП, и залип бы в СТМку на неделю-другую.

Ага, это так просто - найти АЦП с гиговой частотой дискретизации, обработать такой поток... :roll: :)))

Re: Фотоархив ваших устройств!

Вт янв 04, 2022 21:05:00

Почему гиговой? Мегагерц 300 хватит.
