Фотоархив ваших устройств!

Термоящик на балконе для хранения картофеля. Управление температурой на Anmega8 + DS18B20 4 шт.

показания
У - температура на улице
Б - температура на балконе
П - температура в погебе (термоящике)
К - температура термокамеры (там где лампочки)

Вложения

4k.jpg: Индикатор в один из зимних дней; (29.44 KiB) Скачиваний: 2031

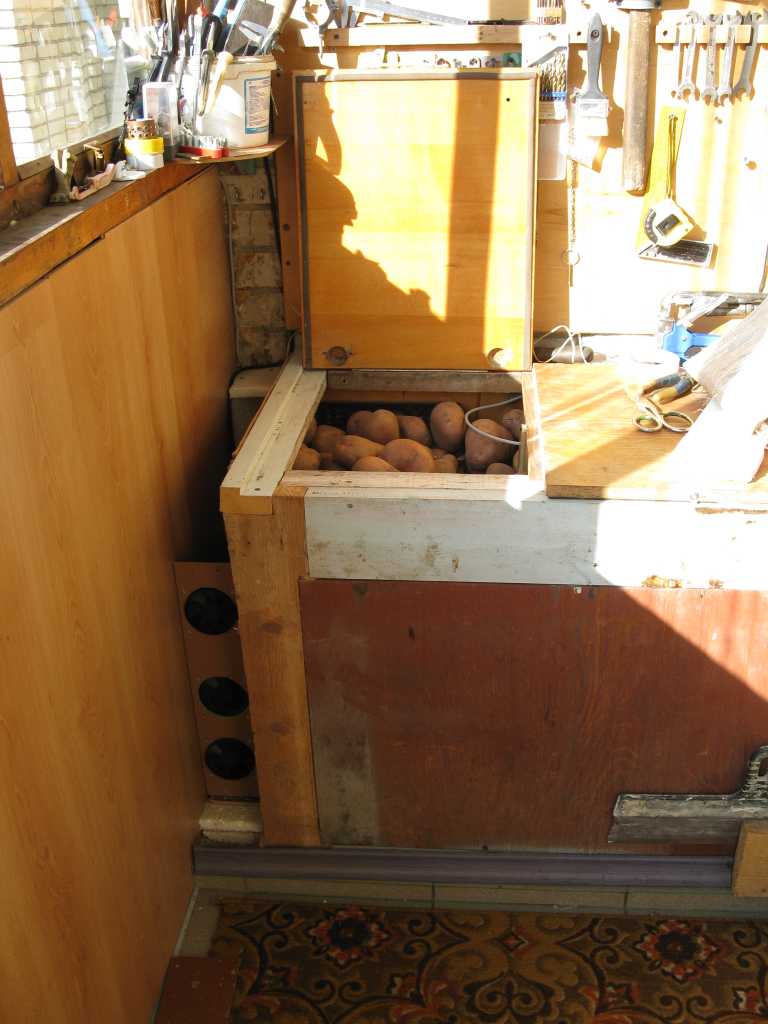

3k.JPG: внешний вид погреба на балконе; (67.28 KiB) Скачиваний: 1679

1_k.jpg: термокамера; (50.58 KiB) Скачиваний: 1401

У меня год был достаточно продуктивным

делал всякие конструкции осваивал ARM, разбирался с AVR, переделал усь, сделал приемник прямого преобразования.
Есть немножко фоток, ибо щас фотать нечем, а на телефон это будет ппц.
Вот отладочная плата для AVR весьма удобная можно построить всю схему не включая паяльника делал давно.

Программатор AVR умеет эмулировать STK500.

Приемник прямого преобразования, с цифровой шкалой и синтезатором. Делал как примочку к ПК для приема DRM.

Еще делал всякие регуляторы температуры, термометры но это все используеться по назначению

жаль нету фоток уся, в нем используеться дисплей от автомобильной магнитолы. Смотриться эффектно

Мой Усилител на ТДА1558Q с темброблоком.

Вложения

094.jpg: (148.66 KiB) Скачиваний: 1685

Вот ещё бесполезная конструкция: адаптер К-линии.

Хотел с его помощью выяснить какое колесо даёт сбой АБС-у, да вот софт не могу пока найти.
Остальное, то что работает в принципе, а не в корпусе, пожалуй выкладывать не буду. А то в следующем году и похвастаться нечем будет.
p.s. Эк я лоханулся - потёр картинки...

Последний раз редактировалось uldemir Пт янв 22, 2010 18:45:02, всего редактировалось 1 раз.

Виталий91 писал(а):Мой Усилител на ТДА1558Q с темброблоком.

А вот мой, тоже с темброблоком:

USBasp программатор

IgorPlugUSB - ик пульт ду для компа на тини2313

USB - RS232 на тини2313 (временно без usb разъема)

USB OBD-II AllPro адаптер аналог ELM327 (для компьютерной автодиагностики, пока что без микросхем CAN интерфейса)

Адаптер - джойстики от Денди в USB

Последний раз редактировалось Lucky Пт янв 22, 2010 00:11:03, всего редактировалось 1 раз.

Старый блок питания с новой мордой и цифровым индикатором напряжение\ток на меге8

Вот сделал новую шкалу для двух стрелочных приборов. Теперь у них второе рождение

Планирую поставить на блок питания

Griver
Красиво получилось. Черепушки повеселили :))

особо ниче и не собирал в том году

времени как-то нет на паяльник, даже в лом было лезть на крышу, надо было снять мачту с fm передатчиком, тк. пару лет назад там всё грозой поломало

лучше на велике покататься а не тупо за компом сидеть

разве что сделал БП 220-220 для этого передатчика собственно
хотел релюшек повесить, но думаю что забью в итоге

T триггер из JK триггера
2 штуки
каждый триггер коммутирует по 2 релюхи

Вложения

Photo_0003 - копия.jpg: (180.16 KiB) Скачиваний: 831

Устройство не моё, сегодня подсмотрел по пути на работу. Представляет из себя автомобильный термометр забортной температуры. Что порадовало:
- достаточно большой и удобный индикатор;
- малое энергопотребление( затраты энергии только во время движения);
- сохранение индикации после выключения двигателя автомобиля и даже отсоединения аккумулятора;
- судя по тому как корпус в "цвет кузова" - модель является элементом штатной комплектации;
- удобное и надежное крепление.
Из недостатков стоит отметить только некую сложность считывания показаний в темное время суток.
ЗЫ. Хочется пожелать нашим производителям автомобилей взять на вооружение эту инновационную и нанотехнологичную модель. При низкой стоимости - она существенно повышает потребительские свойства автомобилей и приносит дополнительную пользу не только владельцу автомобиля, но и рядовым безлошадным гражданам(пешеходам) имеющих честь проходить мимо автотранспортного средства, оборудованного данным устройством. Вызывает бурную зависть других участников дорожного движения и придает автомобилю качества, доступные разве что в премиум классе.

Вложения

analogovyj_termometr.JPG: Термометр; (125.87 KiB) Скачиваний: 2042

Что поделать, наш автозавод никогда не успевал за прогрессом... А термометр забортного воздуха есть почти на всех легковушках последних лет выпуска, даже на "Окушке". Индикатор сделан совмещённым, кнопкой переключается часы/термометр. При температуре ниже 4градусов индикация автоматически переключается на термометр, и некоторое время мигает, привлекая внимание водителя (при температурах ниже 4-х градусов велика вероятность образования гололедицы...).

Telek
надо было оторвать

Ну что за настроения у нашей молодёжи... Оторвать, сломать, порушить... Если все будут только ломать, через несколько лет придётся переселяться в пещеры... И где на всех пещер найти?..

Вот это порадовал!!!

Такого тюниха я еще не видел!!!! :))

uldemir писал(а):Часики...
всё остальное потом. батарейки пустые, искусственное освещение - жёлтое.

О,классные часики!Там газоразрядный индикатор?

Часы не мои. Но там же видно, что они газоразрядные. Вон колбы на просвет виднеются

Про часы: http://radiokot.ru/forum/viewtopic.php? ... sc&start=0
