Vladisman писал(а):О,классные часики!Там газоразрядный индикатор?
Да, 4 штуки ИН-14. Управляется одна ПЛИС xc9536. Индикация статическая, тактовый генератор - 74HC4060 и часовой кварц. На фотке, корпус выглядит прозрачнее чем на самом деле ;-), видимо, у фотоаппарата выше чувствительность в ближней инфракрасной зоне чем у человеческого глаза. Корпус приобретённый Hammond 1591CTRD.

Вт янв 26, 2010 23:46:53

Давайте и я манетку в капилку. http://msv2.mylivepage.ru/image/index/

Пт янв 29, 2010 13:00:14

2009:
1 GSM сигнализация для автомобиля
2 Программатор микроконтроллеров AVR / 89S совместимый с AVR910 от PROTOSS и адаптер к нему
3 Светодинамика “Виктория”
Еще несколько конструкций, фото позже
Вложения
Светодинамика “Виктория”
(41.59 KiB) Скачиваний: 1515
Светодинамика “Виктория”
(34.56 KiB) Скачиваний: 1356
Программатор AVR
(44.84 KiB) Скачиваний: 1346
GSM сигнализация
(8.79 KiB) Скачиваний: 1329
GSM сигнализация
(13.83 KiB) Скачиваний: 1342
Последний раз редактировалось demos.vlz Пт янв 29, 2010 13:05:44, всего редактировалось 2 раз(а).

Пт янв 29, 2010 13:02:16

2010:
Паяльная станция от Михи-Псков. БП на IR2153
Вложения
Паяльная станция
(57.71 KiB) Скачиваний: 1690
Паяльная станция
(46.22 KiB) Скачиваний: 1496
Паяльная станция
(44.94 KiB) Скачиваний: 1296

Пт янв 29, 2010 13:09:58

demos.vlz писал(а):2009:
2 Программатор микроконтроллеров AVR / 89S совместимый с AVR910 от PROTOSS и адаптер к нему


а есть печатка в lay для адаптера? выложи пожалуйста

Пт янв 29, 2010 13:20:31

Lucky писал(а):
demos.vlz писал(а):2009:
2 Программатор микроконтроллеров AVR / 89S совместимый с AVR910 от PROTOSS и адаптер к нему


а есть печатка в lay для адаптера? выложи пожалуйста


Лови
Вложения
.lay
(44.59 KiB) Скачиваний: 797

Пт янв 29, 2010 14:01:10

:beer: спасибо. давно хочу такую штуку сделать, да все лень было развести плату

Пт янв 29, 2010 16:03:16

uldemir Часы на ПЛИС ? :o :shock: Ну все обязательно сделаю термометр на ARM'e с 256 килобайтами памяти и газоразрядном индикаторе....

Пт янв 29, 2010 16:36:34

neonix писал(а):uldemir Часы на ПЛИС ? :o :shock: Ну все обязательно сделаю термометр на ARM'e с 256 килобайтами памяти и газоразрядном индикаторе....
Не въехал?... CPLD xc9536 - программируемая логика содержащая всего 36 макроячеек. Вот сделайте часы на 36 триггерах. Ну, ладно, еще 14 триггеров находится в 74hc4060. Реально, в ПЛИС используется 35 триггеров и одна макроячейка для создания промежуточного сигнала. Так что о килобайтах тут речь даже не идёт. Я бы даже сказал тут искусство впихивания функционально законченного устройства в столь малый по ресурсам кристалл (что-то опять расхвастался...). Вот те, кто делают часы на АВР, ПИК - вот там действительно, избыток необходимых ресурсов. Так что ваш шок был бы уместен, если бы оно было бы сделано на FPGA каком-нибудь типа Virtex-6... А так, вы просто не в курсе ;-)

Пт янв 29, 2010 16:40:36

Вот мой девайс, наверное самый "странный" из всех представленных ) Программатор для 1801РР1, правда на фото он без двух реле и ZIF-панельки для микросхемы.


Пт янв 29, 2010 17:03:25

uldemir Ссори был не в теме что это мелкая CPLD :oops: , а как по мне даже и её использование избыточно. Можно было применить наши часовые микросхемы, схема была б проста до безобразия.

Пн фев 01, 2010 09:09:01

5 k-line адаптер
6 легендарный Willem
7 плата управления фрезерным станком
Вложения
(66.63 KiB) Скачиваний: 1569
Willem
(80.83 KiB) Скачиваний: 1438
Willem
(58.43 KiB) Скачиваний: 1247

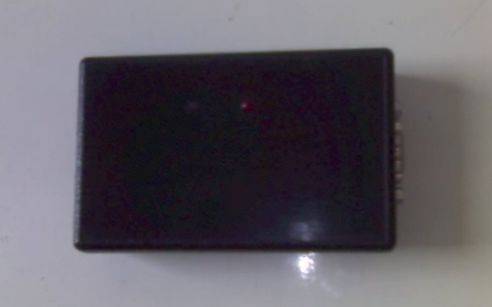

k-line адаптер
(39.96 KiB) Скачиваний: 1247
k-line адаптер
(64.27 KiB) Скачиваний: 1024
Последний раз редактировалось demos.vlz Пн фев 01, 2010 10:06:34, всего редактировалось 2 раз(а).

Пн фев 01, 2010 09:12:46

8 источник питания для ноутбука 18В
9 Программатор PIC
10 Термометр - термостат
Вложения

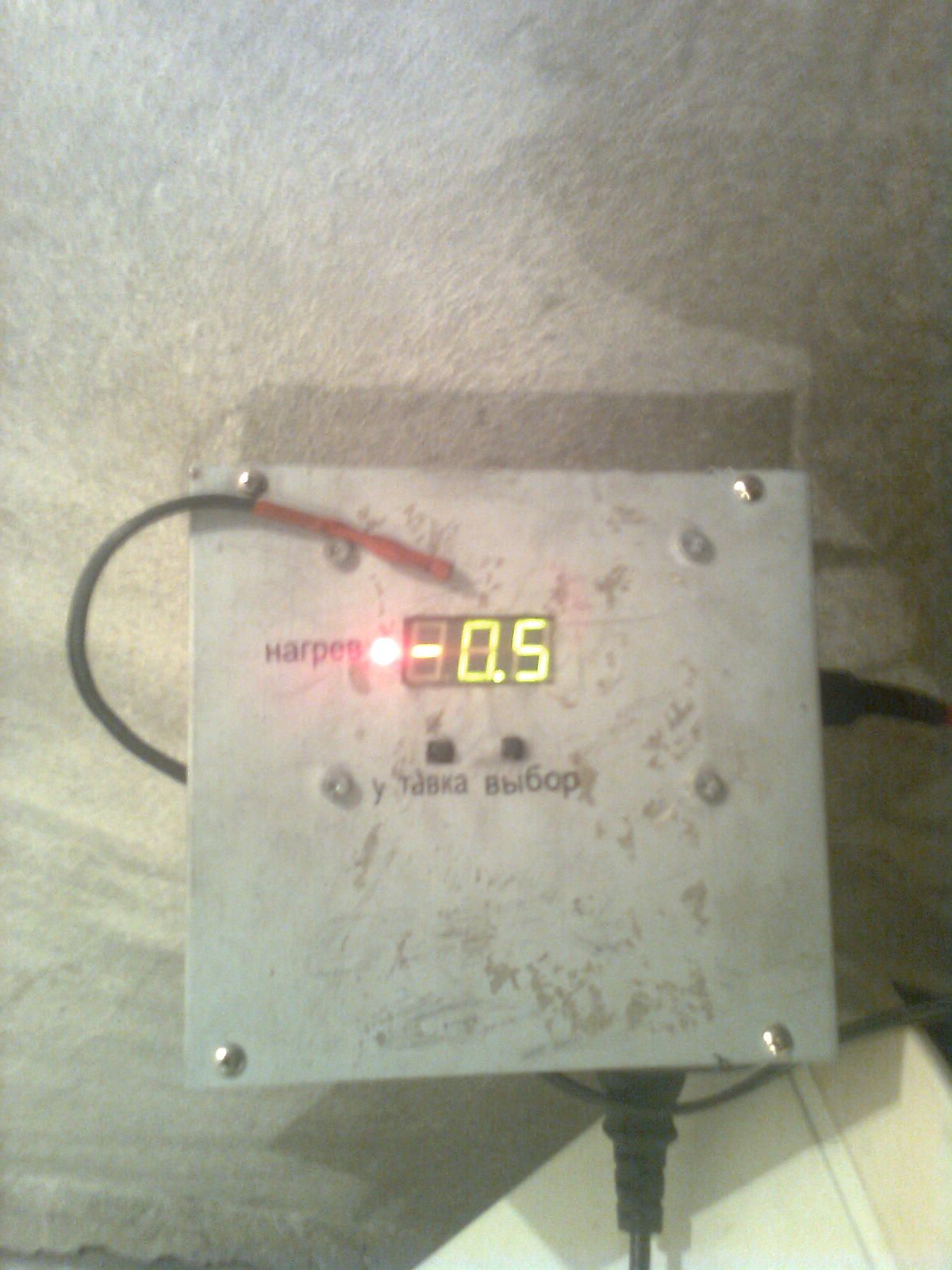

Термометр - термостат
(65.28 KiB) Скачиваний: 1131
Термометр - термостат
(170.57 KiB) Скачиваний: 895
Программатор PIC
(36.01 KiB) Скачиваний: 1005
Программатор PIC
(29.86 KiB) Скачиваний: 1036
источник питания
(56.82 KiB) Скачиваний: 1325

Ср фев 03, 2010 23:54:13

да времени нету паять, только по немножку и то когда есть именно какая-то необходимость, по работе или по дому. Вот за год собрал устройство скрытого наблюдения из мною паянного там есть чувствительный микрофон, со схем слуховых аппаратов и стабилизация питания для него, плюс все объединить вместе с камерой и пишущим устройством, далее переделал компьютерный блок питания из 220В на 24В, чтобы питать бортовой компьютер корабля, далее занимаюсь до сих пор электроникой этого корабля, тут множество есть задумок, хочу все таки вывести на панель управления в рубке, дублирование всех систем, через блоки реле и некую автоматику, плюс показания множества датчиков, вплоть до температуры в каждом отсеке, много схем предстоит запланировать, сейчас уже начинается этап прокладки проводов, надо ускоряться с этим. А так много еще чего, но только все по бытовым нуждам, сделать какое-то минимальное устройство, чтобы упростить какие-то задачи

Чт фев 04, 2010 01:09:10

dv-sap писал(а):чтобы питать бортовой компьютер корабля, далее занимаюсь до сих пор электроникой этого корабля, тут множество есть задумок, хочу все таки вывести на панель управления в рубке, дублирование всех систем, через блоки реле и некую автоматику, плюс показания множества датчиков, вплоть до температуры в каждом отсеке,

а где это вы все делаете? что за корабль и где стоит?

Чт фев 04, 2010 03:07:37

...
Последний раз редактировалось Gigavolt Чт фев 04, 2010 16:47:19, всего редактировалось 1 раз.

Чт фев 04, 2010 10:28:50

2010:

11 Адаптер - джойстики от Денди в USB

Еще делали 1-ware - COM адаптер и адаптер для vdoreseach (так и не испробовали), регулятор мощности паяльника, источник питания 24 и 5 на stk7563. Но там фоткать особо нечего. Вроде все
Вложения

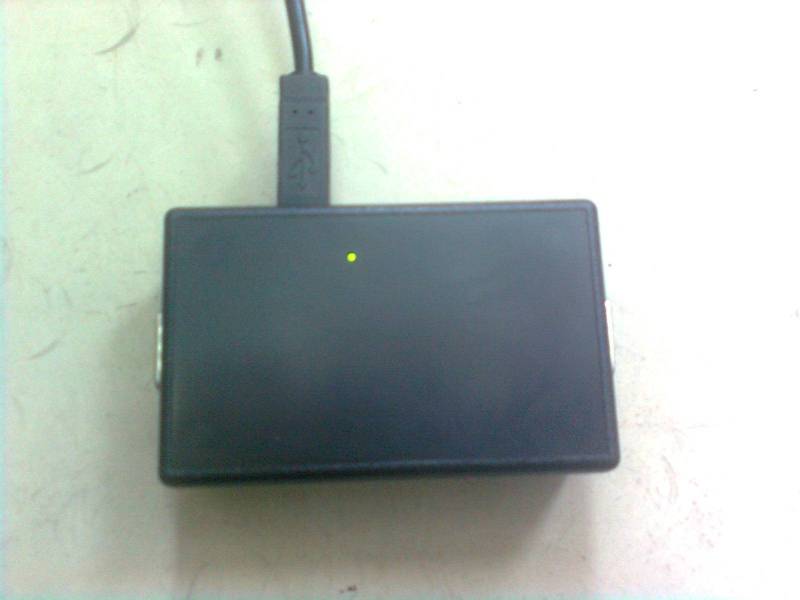

Адаптер - джойстики от Денди в USB
(24.43 KiB) Скачиваний: 1222
Адаптер - джойстики от Денди в USB
(26.3 KiB) Скачиваний: 1075
Адаптер - джойстики от Денди в USB
(27.68 KiB) Скачиваний: 837
