Пн апр 21, 2008 17:45:44

sachok писал(а):Скажите Prоteus 7.2 умеет плати рисовать с схемы (нарисованная в ISIS).
Если да, то как это делать.


Советую скачать и посмотреть VIDEO уроки по PROTEUS.

Proteus скачайте свежий и с лекарством
Последний раз редактировалось tych Вс май 04, 2008 14:52:30, всего редактировалось 1 раз.

Вт апр 22, 2008 14:14:09

Тэкс смотрю 4 раза файл скачали с моего крайнего поста в этой ветке. Кто что думает?

Чт апр 24, 2008 14:32:07

Подскажите, а в протеусе есть генератор шума?

Пт апр 25, 2008 13:45:22

UA3MQJ писал(а):Подскажите, а в протеусе есть генератор шума?


там можно и звуковые файлы вводить в симуляцию и произвольно заданые последовательности.

Сб апр 26, 2008 07:49:01

так и сделал

Помогите собрать схемку в PROTEUSе

Вт апр 29, 2008 01:15:52

Здравствуйте товарищи радиолюбители.Первый раз имею дело с микропроцессорами и этой прогой,поэтому прошу помощи в сборке схемы будильника в протеусе на пике http://www.radiokot.ru/circuit/digital/home/11/.В частности интересует: что за блок DD2 кр514ид2(насколько я понимаю это дешифратор) чем его можно заменить в протеусе и,если не сложно в двух словах,какую функцию он выполняет?Далее,какие индикаторы использоавать?Одиночных восьмисегментных нету:( А у четырёхразрядного точка(восьмой сегмент) общая.Как быть???И ещё один момент,HA1-это динамик?Странное у него обозначение... Заранее большое спасибо откликнувшимся:)

Re: Помогите собрать схемку в PROTEUSе

Вт апр 29, 2008 06:46:21

ZiGi писал(а):что за блок DD2 кр514ид2(насколько я понимаю это дешифратор) чем его можно заменить в протеусе


в поиск google - кр514ид2 аналог

Re: Помогите собрать схемку в PROTEUSе

Вт апр 29, 2008 12:17:13

[quote="ZiG
собирай лучше эту схему не надо 514ИД2
проверял в Proteus работают

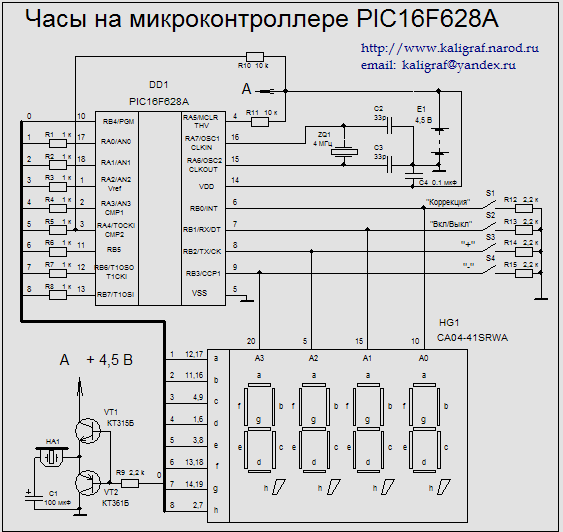

схема,плата,прошивка
Вложения
часы на PIC628.rar
(18.33 KiB) Скачиваний: 483
(19.63 KiB) Скачиваний: 1018

Вт апр 29, 2008 15:22:22

Спасибо.Но мне необходим ещё код программы(.asm) как его вытянуть .hex файла?Читал на одном форуме что для этого подходит дизассемблер,но перегнать файлик не получилось:(

Вт апр 29, 2008 17:07:01

ZiGi писал(а):Спасибо.Но мне необходим ещё код программы(.asm) как его вытянуть .hex файла?


Вот прекрасный дизассемблер - ReAVR.rar

http://stream.ifolder.ru/6356855

Для PIC дизасм есть в WinPIC800

Вт апр 29, 2008 18:29:04

Здравствуйте товарищи :)) подскажити а как в протеусе фюзы выставляются мне на мегу 8 надо.
За ранее благодарен

Вт апр 29, 2008 18:58:19

они в программаторе выставляются.

про фьюзы есть топик.

Вт апр 29, 2008 19:12:28

Код она то мне выкинула,но что то он не сильно похож на исходный.Да и каментарии к командам тоже отсутвуют.Я больше склоняюсь к моему первому варианту будильника.Аналогом кр514ид2 являеться нейкий MSD101 которого собственно тоже нету в в библиотеке протеуса.В чём же её собрать?

Вт апр 29, 2008 19:44:13

ZiGi писал(а):Аналогом кр514ид2 являеться нейкий MSD101 которого собственно тоже нету в в библиотеке протеуса.
В чём же её собрать?


из логики наверно можно, из примитивов для моделирования, а можно на еще одном микроконтроллере изобразить.

В PROTEUS можно сразу несколько МК симулировать в схеме.

Вт апр 29, 2008 19:50:14

для zigi дешифратор преобразует двоичный код в код симисегментного индикатора используется из за того что в контролере нехватило портов НА1 это пезокерамический излучатель например руские ЗП-1 ЗП-3

Вт апр 29, 2008 23:21:31

[quote="ZiGi"]

можно попробовать вместо 514ид2 4511 из 4ххх серии

Вс май 04, 2008 09:54:03

Пробовал "Подключаем МТ"
http://radiokot.ru/lab/controller/30/

на протеусе 7.1 и столкнулся со следующим моментом: при выводе точек на экран происходит по принципу XOR чтобы я не переключал.
Т.е. в примере рисуется линиями закрашенный треугольник.
И там где линиирядом проходят, точки совпадают, и цвет с черного меняется обратно на белый. Получается красивый суарчик. Чего делать?


Вс май 04, 2008 11:51:26

В Proteus есть русифицирован ЖКИ 16х2???

Вс май 04, 2008 14:50:00

Proteus 7.2 SP6 - нестабилен пока :cry:
Последний раз редактировалось tych Чт май 08, 2008 18:51:53, всего редактировалось 1 раз.

Вс май 04, 2008 19:14:32

sachok писал(а):В Proteus есть русифицирован ЖКИ 16х2???

вроде здесь выкладывали.
http://forum.xtremeukraine.net/viewtopic.php?t=978
сам не проверял. :wink:
