Ищу распиновку транзистора с номером ()N5217

Вс мар 24, 2019 10:20:31

Ищу распиновку транзистора с номером ()N5217
Помогите распознать.транзистор с номером ()N5217

Re: Расположение выводов радиоэлементов

Вс мар 24, 2019 11:35:41

соссно - а чего там искать?
Silicon NPN epitaxial planer transistor
http://paratran.com/2paratran.php?tr=53564
угадал?

Re: Расположение выводов радиоэлементов

Вс мар 24, 2019 13:08:45

соссно - а чего там искать?
Silicon NPN epitaxial planer transistor
http://paratran.com/2paratran.php?tr=53564
угадал?


Он маленький в TO18 корпус.

Re: Расположение выводов радиоэлементов

Вс мар 24, 2019 19:41:44

Офттопик:
Никогда не знаешь, что найдешь в глубинах интернета при попытках помочь в поиске...
http://www.838dz.com/diode/2N5000-2N5999.htm

Re: Расположение выводов радиоэлементов

Вт мар 26, 2019 18:24:21

Корпус маленький,меньше 815

Сможет кто подсказать распиновку кварцевого генератора

Вт апр 16, 2019 21:53:07

Сможет кто подсказать распиновку кварцевого генератора?

Прислали мне из далекого Али едрить его экспресса несколько вот таких вот (см. фото) красавцев. Немного порадовавшись, я наконец сообразил, что очень смутно представляю, кто это. А конкретно, что на какую ногу надо подавать, и вообще, чем оно питается (варианты - 3.3 или 5 в.).
Написал я нашим китайским друзьям, так мол и так, шлите даташит, читать его буду. Ответ был таким, что я аж возгордился - еще бы, я уже могу в английской речи даже узнавать китайский акцент. Письмо было такое. "Sorry. No tables. Thanks".
Ну, как бы, на здоровьичко, кушайте, не подавитесь. А с ногами-то что делать?
Вот такая вот незадача. Кто-нибудь может посоветовать что-то умное? А то ног у него, конечно, не много, можно и методом тыка. Но и комбинаторика она тоже наука суровая, и боюсь, что пока я со стопроцентной вероятностью найду верную комбинацию, то от моей посылочки могут остаться лишь куча обугленных трупиков... Так а ведь жалко. Свои можно сказать потом и кровью добытые баксы за них выложил, очередь на почте выстоял, брань почтальоншину вытерпел, домой в кармашке у самого сердца нес. Короче, выручайте, братцы.
PS: в связи с явной очевидностью данной информации, прошу про "даташитом озаботиться надо было прежде, чем девайсу заказывать", не писать.
Вложения
(105.02 KiB) Скачиваний: 610

Re: Расположение выводов радиоэлементов

Вт апр 16, 2019 22:03:03

Вот тут:
http://www.quartz1.com/price/group.php?group=405&p=1
смотрите, какой у вас корпус, а потом ищите описание на генератор в таком же корпусе - 99,9% что расположение выводов у них одинаковое..

Re: Сможет кто подсказать распиновку кварцевого генератора

Сб июл 13, 2019 10:19:45

Сможет кто подсказать распиновку кварцевого генератора?

Это генератор серии OC(7х5мм), 2.8-3.3В, производитель Taitien.
Вот ссылка на датащит и на расшифровку маркировки.

Re: Расположение выводов радиоэлементов

Чт дек 05, 2019 12:54:35

Помогите определить цоколевку отечественного транзистора КТ368АМ(БМ) именно в пластмассовом корпусе. Маркируются одной или двумя точками в ряд, параллельно срезу, белого или красного цвета.
Вот такой корпус http://i.imgur.com/cwJftfv.jpg

Re: Расположение выводов радиоэлементов

Чт дек 05, 2019 13:02:23

КТ368

Вложения
(84.23 KiB) Скачиваний: 825

Re: Расположение выводов радиоэлементов

Чт дек 05, 2019 13:08:36

КТ368

Я так подозреваю, это по справочнику подсмотрено?
Я имел ввиду мультиметром проверить...
Просто у меня есть такие транзисторы КТ368(только с красной точкой на торце), у которых( если смотреть лицом на срез, а ноги винзу), то получается, что крайний справа-база...Наверное, это уже других годов выпуска....цоколевка другая...

Re: Расположение выводов радиоэлементов

Пт дек 06, 2019 13:11:22

Frensis писал(а):Помогите определить цоколевку отечественного транзистора КТ368АМ(БМ) именно в пластмассовом корпусе.
Frensis писал(а):Я имел ввиду мультиметром проверить...

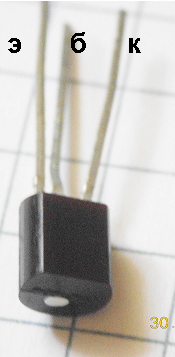

Я в таких случаях делаю так. :)

Где первая нога

Пт дек 27, 2019 04:34:37

купил микросхему, а где первая нога сомневаюсь. с лева дохлая с права новая, пожалуйста помогите http://img.radiokot.ru/files/91189/medi ... vsbnx9.jpg

Re: Где первая нога

Пт дек 27, 2019 06:14:53

кабы очевидно лева нис :beer:
в даташитик заглянгуть слабо7 :dont_know: или лень??? :facepalm:

Re: Где первая нога

Пт дек 27, 2019 07:41:32

С какой ноги встал, та и первая, а микросхем выводы. Первый вывод слева внизу.

Re: Где первая нога

Пт дек 27, 2019 08:40:28

SOIC−8 маркируют плавным скосом (угол 45 градусов) со стороны выводов 1-4.

Re: Где первая нога

Пт дек 27, 2019 08:43:19

А если по науке, то на скошенной стороне корпуса. :)

UPD:

Дуплетом дали. :)

Re: Расположение выводов радиоэлементов

Пт дек 27, 2019 15:15:16

спасибо, с наступающим всех! опыта еще маловато учимся на собственных ошибках.

Re: Расположение выводов радиоэлемен

Пн дек 30, 2019 11:36:31

[b]Maykill
Нет слова Соссно,есть слово соосно.

Re: Расположение выводов радиоэлементов

Пт июл 17, 2020 13:24:59

Имеется импульсный тр-р SPI STD00025 предположительно от двухэтажного FSP550-60PLN.
13 выводов на пины, плюс обмотка жгутом в 4 провода, плюс экран(?) в 2 провода. Все провода во фторопластовой изоляции.
1-3, 10-12, 13-15 выводы на плате объединены.
Однозначно определяется входная обмотка. (6,8). Полазив по остаткам ПП, подрисовал кое-что:
Китайский LCR-T4:L(6-8)=9,5mH; L(9-16)=0,18mH; L(коса)=0.26mH; L(1-10)=20uH; L(15-10)=20uH.
Подал с него же меандр 40кГц, 5В:
Uвх
Uвых(9-16)
Uвых(коса)
Uвых(10-2)(10-14)
Подозреваю, что "коса" и 9-16 12-вольтовые обмотки, (1,2,3)-(10,11,12)-(13,14,15) - 5-вольтовые.
Так ли это?
И почему все выводы (1-3, 10-15) звонятся между собой на выпаянном тр-ре?
