Все прочитали, вроде даже поняли, взяли паяльник - а нифига не получается? Скорее сюда! Поможем. Чем можем...
Ср июн 20, 2007 23:33:52
та херня в том, что нашел в справочниках и в инете распиносвки свех указанных индикаторов. Они все оказываеца одинаковые, А - общий катод, Б - общий анод.
Но вот сделал простой тестер на 2313 и вывожу последовательно сегменты A-H. дык высвечиваюца только некоторые (4 шт) причем в абсолютно другом порядке. Код исправный. Шозонах? и так 4 штуки... самое интересное, что меняю общий анод-катод, и загораются другие сегменты... я в замешательстве!
Сб июн 23, 2007 23:51:33
Ух ты блин... проблема.
А мне вот подозрение в голову закралось: они какого года выпуска?
Вс июн 24, 2007 09:50:07
Та старинные они... если в обозначении стоит цифра 3 еще..
Вс июн 24, 2007 22:40:16
Может, обычной батарейкой протестить? Мало ли что...
Вс июн 24, 2007 22:52:03
Нужен даташит на SN74ALS393N (КР1533ИЕ19) или хотя бы цоколёвка.
Все поисковики облазил...
Пн июн 25, 2007 08:51:34
Во вложении - ALS393
Вот
здесь - HC393 от Philips, цоколевка вроде совпадает.
- Вложения
-
- 393.GIF
- (7.78 KiB) Скачиваний: 728
Вс авг 05, 2007 14:32:56
Коты подскажите пожалуйста выводы ножек транзисторов КТ825Г и КТ827А - не в одном справочнике найти не могу???
Вс авг 05, 2007 15:14:14

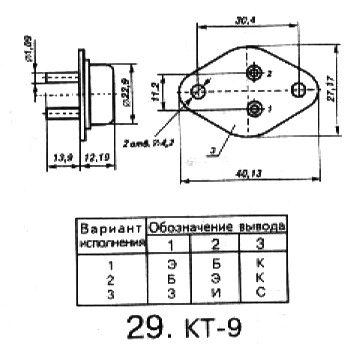

Скан из справочника - "Ежов В.Б., Перельман Б.Л - Отечественные полупроводниковые приборы и зарубежные аналоги".
в Вашем случае - вариант исполнения 1.
- Вложения
-
- trans.jpg
- (27.84 KiB) Скачиваний: 906
Вт авг 07, 2007 23:20:33
есть шаговый двигатель как я правильно понял он двухполярный... а вот обмотки... прозвонка мне поможет? имеет 6ть проводов... как этим барахлом пользоваться? ааа маркировка его smr-300-100 в инете поиски результатов не дали... помогите...
- Вложения
-
- IMG_6804.jpg
- (55.87 KiB) Скачиваний: 713
Ср авг 08, 2007 06:09:42
Прозвонка поможет всегда! Скорее всего, это две обмотки с отводами от середины.
Сколько раз можно давать ссылку на статью о ШД, где всё это расписано?
У меня уже буквы на клавиатуре кончились от перегрузки!
Чт авг 16, 2007 19:43:41
Специально для
Steam - распиновка КТ925 в приложении...
- Вложения
-
- КТ925.GIF
- (4.83 KiB) Скачиваний: 937
Пт авг 17, 2007 11:22:55
Спасибо! Штырь это для крепления и отвода тепла?
Пт авг 17, 2007 11:24:42
Да. Типа," два в одном"
Чт сен 13, 2007 21:27:06
К514ИД1 - дешифратор, как называется такой корпус? Где посмотреть цоколёвку? Где у него ключ?
- Вложения
-
- Tempshot0006.GIF
- фото в GIF
- (4.87 KiB) Скачиваний: 946
Чт сен 13, 2007 23:58:04
Piroman17, там же точка около вывода должна быть, енто первый...если стерлась, надписью к себе, нижний ряд, крайняя левая, эта - первая ножка...ну дальше по кругу....
корпус? - похоже планарный....что-то я сплю уже...
Пт сен 14, 2007 03:02:12
Ключ - не точка, а Г-образная загогулина. Где-то у меня справочник был...
Пт сен 14, 2007 19:44:33
Piroman17 писал(а):К514ИД1 - дешифратор, как называется такой корпус? Где посмотреть цоколёвку? Где у него ключ?
Ищи на Форуме - БЫЛО!!!
Сб сен 15, 2007 02:43:20
Мышонок прав:
http://www.radiokot.ru/forum/viewtopic.php?t=5391
А я и забыл совсем, что была такая тема.
Вс сен 30, 2007 18:18:06
ПАМАГИТЕ !!!
Развожу печатную плату, а тут бац, неувязочка..
, в моих справочниках такого нету.
Срочно нужна цоколевка выводов
КП504А
Спасибо.
