Теперь и у меня есть
такие хитрые индикаторы
RAW1136 уавляет PDG147A
RAW1137

Думал аппарацу пришёл трындец
Восстановил и он оказался рабочим вот таким








Жадь что секунды в них не дегают.

Последний раз редактировалось m.ix Вс окт 02, 2011 00:18:41, всего редактировалось 1 раз.

[Гефестион]

Красота! Это что за девайс? Музыкальный центр?

Вы хотели увидеть, какой разъём на плате моего индикатора. Вот он:
http://s44.radikal.ru/i105/1110/f8/57fba175c052.jpg
http://s007.radikal.ru/i300/1110/e4/1a2012f400bb.jpg
http://s006.radikal.ru/i213/1110/e2/0e7d5c7f7c24.jpg
Т.е. в него не штекер вставляется, а напрямую зажимается шлейф.

[m.ix]

Pioneer SX-Q180

У твоего дисплея контроллер под самим дисплеем находится и от него придётся плясать.

[Гефестион]

У твоего дисплея контроллер под самим дисплеем находится и от него придётся плясать.

В сообщении на предыдущей странице я написал, что под дисплеем я смог разглядеть 4 квадратные микросхемы, на плате около двух написано G056K1A, около двух других - G057K1A. Или это лишь драйверы? Я ведь индикатор не выпаивал, поэтому мог и не заметить какую-то микруху.

ПС щас посмотрел повнимательнее- заметил ещё две маленькие микросхемы (SOIC 14). Это могут быть контроллеры?
Других микросхем там нет.

ППС это оказалась логика: TC4069 (6 КМОП инверторов), HC132 (4 КМОП триггера Шмитта-2И-НЕ). Получается, что единого контроллера там нет, а есть 4 какие-то специализированные микросхемы, на которые не найти даташит

[Гефестион]

Вообщем решил выпаять индикатор, чтобы как следует рассмотреть плату. Часа два возился, но всё-таки выпаял. Дык он ещё и приклеен к микросхемам был, так что ещё минут 15 ушло на то, чтобы аккуратно его отклеить.

На плате, как я и говорил, установлены 6 микросхем: две логические и четыре драйвера. И на плате и на драйверах указана фирма OMRON. Всю ночь искал хоть какую-нибудь информацию про эти микросхемы - вообще ничего не нашёл... Точнее, нашёл только несколько предложений о продаже таких микросхем (на китайских сайтах). Зашёл на официальный сайт OMRON, но и там через поиск не нашёл вообще никаких упоминаний про эти микрухи. Так что, похоже, плату можно будет выбросить

А сам индикатор - Futaba 202-MD-07G, на него даташит нашёл без проблем.

[m.ix]

Было бы логичнее фотографии выложить.
Авось кто нить бы помог бы дельным советом.

[Гефестион]

Вот плата:

http://s57.radikal.ru/i158/1110/f1/79fa379889bb.jpg
http://s53.radikal.ru/i142/1110/6c/11f2a36b153f.jpg

[m.ix]

да тяжёлый случай
свои собственные омроновские микры
а что бумажки то не отклеил?

[Гефестион]

Две отклеил, две другие было лень отдирать) Там микрухи G056K1A.

[m.ix]

Надо было отодрать, что бы кто то смог бы подсказать.

[Гефестион]

Раздобыл большой индикатор ИЛЦ1-1/8 ЛВ. Он похож на ИЛЦ1-1/7, но с запятой. Типа как на этих фотках, в том числе и логотип завода такой же:

http://www.watson.ru/chas/info/e7-06m-08_1.jpg
http://ipicture.ru/Gallery/Viewfull/5811507.html#
http://ipicture.ru/Gallery/Viewfull/5811508.html#
http://ipicture.ru/Gallery/Viewfull/5811509.html#
http://ipicture.ru/Gallery/Viewfull/5811510.html#

По-моему, у тех, которые на фото, тоже нет сетки. Но у них нитей накала в 2 раза больше, чем у моего. У моего их всего 5, маловато для такого большого индикатора. Да к тому же сетки нет, так что засветка сегментов очень неравномерная, они светятся не полностью. Но вот в чём хитрость- у моего индикатора помимо нитей накала есть ещё 4 нити. Они натянуты чуть выше, чем накал, и не имеют оксидного покрытия. Наружу от них выведена только одна ножка. Роль сетки выполнять они явно не могут, поскольку находятся не между катодом и анодом. Как я понял, они предназначены для того, чтобы сделать засветку сегментов более равномерной. И действительно, когда я подал анодное напряжение не только на сегменты, но и на эти нити, засветка стала равномернее. Но всё равно, далеко не идеально. Некоторые сегменты по-прежнему светятся не полностью. Пробовал менять напряжение на этих нитях - выше анодного, ниже анодного, пробовал подключать их на землю, даже пробовал использовать их как накал (если постараться, можно подключиться ко второму выводу) - но всё без толку, нормальную засветку сегментов я так и не получил.

Может быть кто-нибудь сталкивался с такими индикаторами и знает, как их правильно включать?

[Гефестион]

Сейчас хотел проверить вот этот интересный индикатор: download/file.php?id=77689
Но к сожалению убедился, что чёрный геттер ещё не гарантирует отсутствие воздуха А именно, я подал на накал 5в (как для индикатора такого же размера) - нити не светятся, хотя обрыва или кз в цепи нет. Увеличивал напряжение до 12в, но нити так и не засветились. В результате, нормальное едва заметное свечение накала я получил лишь при напряжении 21в! При этом индикатор сильно нагрелся, хотя обычно ВЛИ еле-тёплые. Как только я включил анодное (30в), в индикаторе вспыхнул яркий дуговой разряд, и все нити накала тут же перегорели

[Foks]

Как мог вспыхнуть дуговой разряд в воздухе при таких напряжениях и расстояниях порядка миллиметра?

Add: хотя, при низком давлении в принципе мог.
Геттер, видимо, белеет уже при полной разгерметизации баллона.

[Гефестион]

Дело в том, что накал-то был горячий, поэтому разряд и зажёгся. А давление да, низкое. При поднесении этого индикатора к плазменному шару в нём светится фиолетовый разряд.

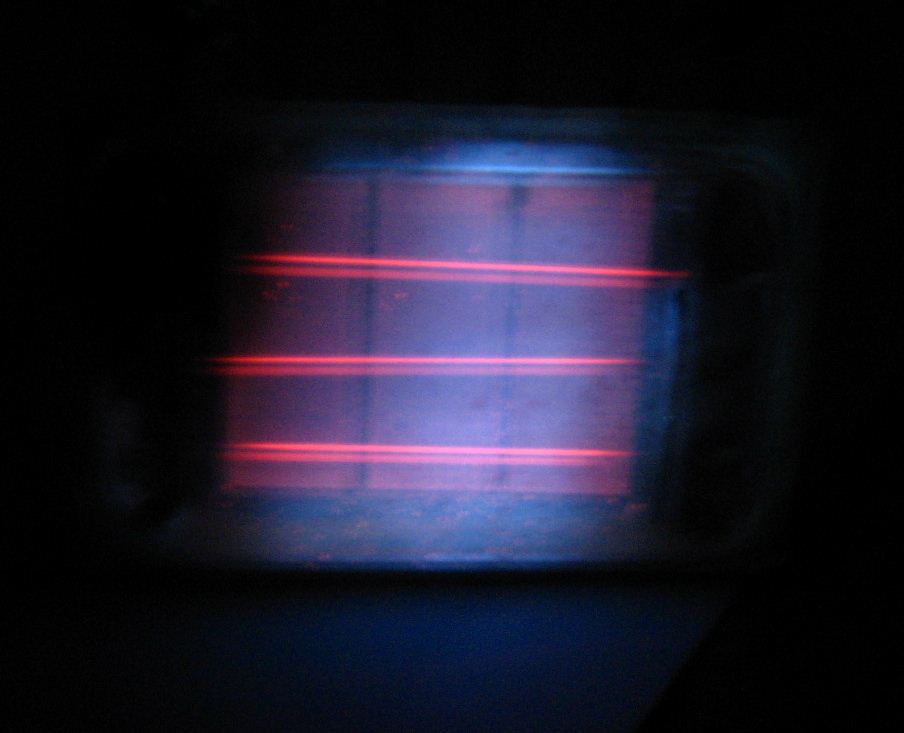

Кстати, вот ещё один люминесцентный, но не совсем вакуумный индикатор

Воздушный люминесцентный индикатор.jpg

(47.57 KiB) Скачиваний: 1518

То ли в него недавно начал проникать воздух, то ли на заводе плохо откачали. Накал греется нормально при напряжении чуть больше 1в (как и для других таких же индикаторов). Но когда подаю напряжение на сетку, между ней и нитями накала возникает слабое сиреневое свечение, а люминофор при напряжении около 30в практически не светится.

[Гефестион]

Вот, по вашим просьбам создал альбом, в котором собрал фотки наиболее интересных ВЛИ из моей коллекции.
http://fotki.yandex.ru/users/kt361/album/154551/?p=4

[Zorndaik]

В свое время ко мне попал вот такой индикатор. Фишка в нем состоит в том, что накал выведен не на первый и последний выводы (как во всех плоских), а на первый и второй. В результате я едва не спалил накал (хорошо, что пошло на него всего 9в на 0,5с), но все-таки включил девайс.
Фото ниже:

Вложения


(73.84 KiB) Скачиваний: 2012

[m.ix]

http://photos.streamphoto.ru/a/e/2/85df ... 66b2ea.jpg ИВЛМ

[FreshMan]

Гефестион, спасибо за труд......., индикаторы весьма интересные........, покупали на барахолке или в наследство достались ?
Zorndaik, а с чего твой индикатор ?

[Zorndaik]

В справочниках он указан под префиксом П-*** (видимо малосерийный).
Предназначался для отображения режима работы лентопротяжного тракта (ЛПМ) в устройствах записи\воспроизведения. Устройств, в которых он бы применялся. я не встречал.
