Grey1975 писал(а):

И гляньте не попутал ли я Rx c Tx ?

Не попутано! Руководствуюсь этой схемой Линии без обрыва, звонятся

Вложения

схема.7z

(33.46 KiB) Скачиваний: 687

[Grey1975]

Ну как бы линии Рх и Тх должны идти "крест на крест". Тобишь Рх к Тх и Их к Рх.

[samand587]

Grey1975 писал(а):

линии Рх и Тх должны идти "крест на крест".

Так оно и есть. Или меня закружило

[Grey1975]

Тогда ХЗ. Сами часики ходють?

[samand587]

Grey1975 писал(а):

Тогда ХЗ. Сами часики ходють?

Мне продавец катоды с анодами перепутал! Жду, где то матрицы едут!

[samand587]

Возможно нашел причину- отсутствие напряжения на линии SCL( 19 ножка МК). При этом при отключении этой ножки №19 от платы напряжение +4,77в на линии SCL появляется. Что это битый порт МК и контроллер на замену? Замыканий , соплей и непропаев на линии нет

[Grey1975]

На этой линии же поддтяжка к 5В через резистор 10К. Там 5В должно быть по определению.

[samand587]

Grey1975 писал(а):

На этой линии же подтяжка к 5В через резистор 10К. Там 5В должно быть по определению.

Резисторы подтяжки там стоят 4,7кОм( по схеме). И там есть 5в на линии SDA, на линии SCL напряжение отсутствует. И когда я отсоединяю 19 ногу МК (порт SCL) напряжение +5в на линии появляется. И поэтому я спросил: "Что это битый порт МК и контроллер на замену?" Как то вот так

[Grey1975]

Там надо осциллографом смотреть.

[samand587]

Grey1975 писал(а):

Там надо осциллографом смотреть.

Они у меня имеются Что я должен увидеть?

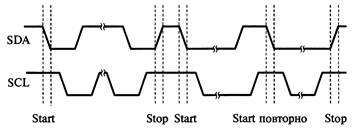

Вот это? http://img.radiokot.ru/files/122121/29a5khugib.jpg

З.Ы. Очень уж не хочется перепаивать МК!

[Grey1975]

Вот это? http://img.radiokot.ru/files/122121/29a5khugib.jpg

Да.

[samand587]

Grey1975 писал(а):

Да.

Посмотрел! Все очень печально С линии SDA сигнал идет, линия SCL глухо! Все таки МК?

[Grey1975]

А может и RTC. В прошивке указанна та же что и на плате?

У Вас хе матриц ещё нет, как я понял. И Вы не видите что происходит на дисплее.

[samand587]

Grey1975 писал(а):

А может и RTC.

У меня сейчас прошивка(m32_3.4_DS3231) стоит заточенная на 3231. Ну и +5в появляется когда отключаю 19 ногу МК. На днях придут матрицы, пока перекурим

[samand587]

Grey1975 писал(а):

... не видите что происходит на дисплее.

Увидел что на дисплее. А дисплей весь горит и больше ничего

[samand587]

Поставил прошивку m32_3.13_ds3231. Напряжение на SCL есть, пикают кнопки- реакции на нажатие на экране нет, соединение через FT232 с компьютером есть, при этом вся информация приходит нулевая, на экране все ячейки матриц горят, часы не идут. Датчики у меня BME280 и DS18b20. Может кто что посоветует куда копать

[Grey1975]

Если стоит ВМЕ280 резисторы подтяжки с линий SDA и SCL надо убрать.

Или отключите на время датчик. Посмотрите что будет.

[samand587]

Grey1975 писал(а):

... Посмотрите что будет.

Я уже пробовал включать часы без датчика- изменений никаких! На программу ПК в окошко про бегущую строку сообщения приходят, значит МК живой. Осталось грешить только на RTS. Ну а резисторы сниму

[Grey1975]

Батарейка к RTC подключена? Леон предупреждал, что без батарейки они не ходють.

[samand587]

Grey1975 писал(а):

Батарейка к RTC подключена?

Да CR2032, показывает 3,2в

Добавлено after 2 hours 18 minutes 46 seconds:

Grey1975 писал(а):

Если стоит ВМЕ280 резисторы подтяжки с линий SDA и SCL надо убрать.

Резисторы подтяжки убрал- ничего не изменилось!
