ГРИ часы под управлением ESP8266

[DIGITAL544]

Посмотрел у MadOrc-ка скетч, там стоит обновление 1 час (unsigned long Next_ms = 3600000;), то что надо.

[leoz]

Это не то, в конце кода смотреть надо в лупе

[DIGITAL544]

Понятно, сразу и не видно.

[ВНН]

На ИВ-11

Вложения


(250.74 KiB) Скачиваний: 649

[DIGITAL544]

ВНН: Схему и скетч можно попросить?

[ВНН]

DIGITAL544 Схему не рисовал . Стабилизатор на 170В перестроить на +27В Добавить стабилизатор на 1.6В У меня собран на LM2576 в классическом включении . Добавить ключи на p-n-p транзисторах с ULN 2003 на базу через резистор 56К база - эмиттер резистор 220 К , эмиттер на +27 В , коллектор на сегменты индикаторов и через 100К на общий . Сетки индикаторов на +27 В

Вложения

wi-fi_clock_ap_t.rar

(6.28 KiB) Скачиваний: 423

[DIGITAL544]

ВНН подтвердите соответствие выводов ULN 2003 сегментам индикатора, например 10,11,12,13,14,15,16-A,B,C,D,E,F,G. Под Ваши ключи подойдет семисегментный светодиодный индикатор с общим катодом?

[ВНН]

DIGITAL544 Знакогенератор для каждого индикатора расположен в void h1 , void h2 , void m1 ....... в виде Btt5 = Btt5 + 0b10111111;// От MadOrc 0b00010001; Это байт вывода в регистр 595 . Подключай как тебе удобно и измени знакогенератор в соответствие с подключением. Как видно из программы у каждого индикатора свой знакогенератор , и подключение может быть разным в зависимости от разводки ПП.

[DIGITAL544]

Раскидал побитно - вроде сошлось, запутаться можно.

[sa-ta]

по прошествии года, мне все таки удалось заказать и привести желаемые модули ESP8266. было 4 попытки..

но это все лирика.
итого на руках esp-07 - один распаян на демоборде.

желаю собрать ГРИ-шные часы.
сделаны 3 оригинальные платы (с мелкими вариациями под мои детали) от автора.

но судя по всему, с первоначальной концепцией были проблемы.

стабилизатор 3В перегревается, лишние кнопки я и другое..

какие необходимо внести изменения в схему - так сказать работа на ошибками с учетом опыта сборки и эксплуатации ?

ну и по софту - версии с собственным вебсервером для настройки сети с паролем для ГРИ-шной модификации вроде бы нету ?

[ВНН]

sa-ta В сообщении от Пт дек 11, 2015 00:59:01 от Leoz .

[RoboC]

Стабилизатор надо поменять на DC-DC, есть вероятность(не всегда) что 1117 будет отрубаться по теплу. Или снизить напряжение питания часов..
В остальном проблем нет .

лишние кнопки я и другое..

Кнопки никогда не бывают лишними при таком кол-ве флеша.Может со временем...
Что там еще другое?

[ВНН]

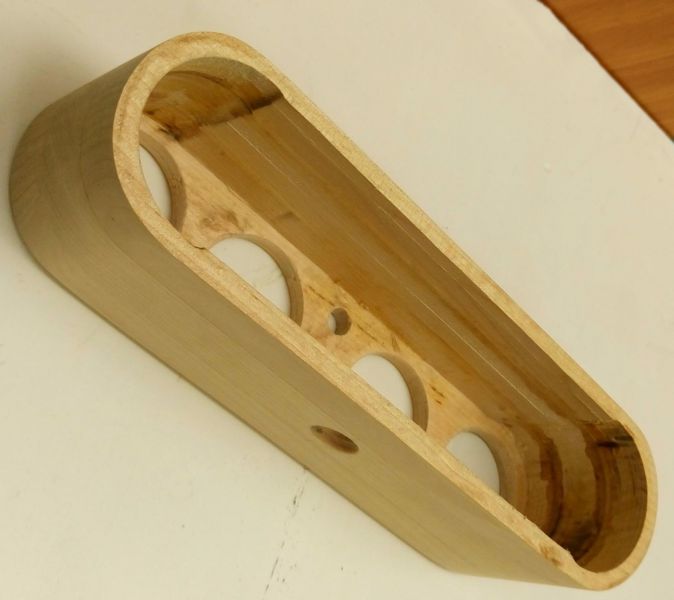

ИН-1

[ВНН]

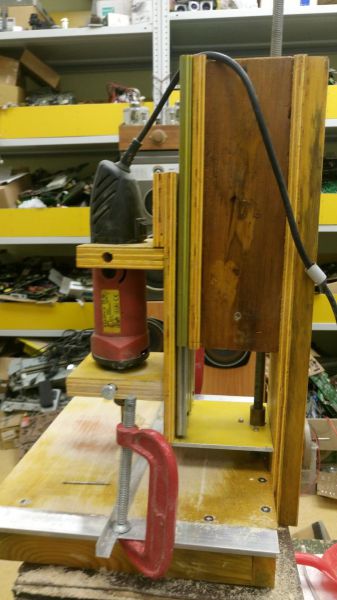

Чем

[sa-ta]

сделал вторую ревизию плат - с регистрами и ключами и с лампами (не могу пока красива упаковать 34063 заместо 1117 на основной)

вот уже почти начал паять и подумалось...

программное :
*а как выглядит перевод времени весна-осень ?
* >> ну и по софту - версии с собственным вебсервером для настройки сети с паролем для ГРИ-шной модификации вроде бы нету ?
>>>sa-ta В сообщении от Пт дек 11, 2015 00:59:01 от Leoz
- на плате были отмечены подключение фоторезистора.. в прошивка я так понимаю этот функционал не реализован (единственный АДС занят обслуживанием кнопок ) ?

аппаратное :
*нет фотографий второй платы - нужно на каждый регистр паять тантал (емкость ?) + керамику ?
*на каждый ключ ставить стабилитрон на 42 вольта или можно обойтись одним на всех ?

[RoboC]

(не могу пока красива упаковать 34063 заместо 1117 на основной)

MP1470 на али 2 $ за 10. На 500кГц дроссель будет милипусенький.

*а как выглядит перевод времени весна-осень ?

Плохо этот функционал в базовой прошивке не реализован. можно спросить uldemir , он грозился сделать вечный календарь.

на плате были отмечены подключение фоторезистора.. в прошивка я так понимаю этот функционал не реализован (единственный АДС занят обслуживанием кнопок ) ?

На выделенной ножке это реализовать не сложно, но есть проблемы с гистерезисом( когда на грани логического 0 и 1 часы начинают мигать.
Или придется менять схему , а именно - местами кнопку и фото резистор .
Предпочтительно использовать ночной режим по времени.

нет фотографий второй платы - нужно на каждый регистр паять тантал (емкость ?) + керамику ?

У меня на каждую микросхему стоит керамика , тантал 1 на всю плату.

*на каждый ключ ставить стабилитрон на 42 вольта или можно обойтись одним на всех ?

Можно хоть так хоть так, на плате это учтено. У меня на каждую микросхему стоит свой стаб.

[uldemir]

Я не грозился, я просил. Тот календарь что у меня, закончится через 20 лет (уже чуть меньше). Исходники есть выложены на второй странице этой темы. Там мой вариант - добавлен WEB сервер от leoz, переход на летнее/зимнее время по евросоюзному алгоритму (а в Крыму, разве всё еще есть летнее время?) - выключаемый и вывод времени чуть в другом формате (у меня другой сдвиговый регистр и разводка). Выкинуто гашение индикаторов и всё, что связано с подсветкой.

[ksv2109]

ВНН писал(а):

На ИВ-11

Доброго времени суток
Сразу скажу , что не програмист, долго смотрел сравнивал скетчи,
так и не понял как внести изменения
чтоб подключить ГРИ (надо чтоб секунды были)
Заранее буду благодарен тем кто поможет разобраться как это сделать.

[RoboC]

Что там не понятно?
Он сдвигает в 6 595х 6 чисел.

Код:

shiftOutMy(DS, SH_CP, MSBFIRST, Btt0);
    shiftOutMy(DS, SH_CP, MSBFIRST, Btt1);
    shiftOutMy(DS, SH_CP, MSBFIRST, Btt2);
    shiftOutMy(DS, SH_CP, MSBFIRST, Btt3);
    shiftOutMy(DS, SH_CP, MSBFIRST, Btt4);
    shiftOutMy(DS, SH_CP, MSBFIRST, Btt5);
    digitalWrite(ST_CP, HIGH);
    delay(10);
    digitalWrite(ST_CP, LOW);
    delay(30);

Каждая 595 подключена к одной ИВ-11.

Спойлер

Код:

void h1(uint8_t output) {
  switch (temp) {
    case 0:
      Btt5 = Btt5 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt5 = Btt5 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt5 = Btt5 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt5 = Btt5 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt5 = Btt5 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt5 = Btt5 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt5 = Btt5 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt5 = Btt5 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt5 = Btt5 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt5 = Btt5 + 0b01111111;//0b00000011;
      break;
  }
}
void h2(uint8_t output) {

  switch (temp) {
    case 0:
      Btt4 = Btt4 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt4 = Btt4 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt4 = Btt4 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt4 = Btt4 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt4 = Btt4 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt4 = Btt4 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt4 = Btt4 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt4 = Btt4 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt4 = Btt4 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt4 = Btt4 + 0b01111111;//0b00000011;
      break;
  }
}

void m1(uint8_t output) {
  switch (temp) {
    case 0:
      Btt3 = Btt3 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt3 = Btt3 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt3 = Btt3 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt3 = Btt3 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt3 = Btt3 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt3 = Btt3 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt3 = Btt3 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt3 = Btt3 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt3 = Btt3 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt3 = Btt3 + 0b01111111;//0b00000011;
      break;
  }
}
void m2(uint8_t output) {

  switch (temp) {
    case 0:
      Btt2 = Btt2 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt2 = Btt2 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt2 = Btt2 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt2 = Btt2 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt2 = Btt2 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt2 = Btt2 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt2 = Btt2 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt2 = Btt2 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt2 = Btt2 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt2 = Btt2 + 0b01111111;//0b00000011;
      break;
  }
}
void s1(uint8_t output) {

  switch (temp) {
    case 0:
      Btt1 = Btt1 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt1 = Btt1 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt1 = Btt1 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt1 = Btt1 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt1 = Btt1 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt1 = Btt1 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt1 = Btt1 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt1 = Btt1 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt1 = Btt1 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt1 = Btt1 + 0b01111111;//0b00000011;
      break;
  }
}
void s2(uint8_t output) {

  switch (temp) {
    case 0:
      Btt0 = Btt0 + 0b10111111;//0b00010001;
      break;
    case 1:
      Btt0 = Btt0 + 0b00010101;//0b01110111;
      break;
    case 2:
      Btt0 = Btt0 + 0b11110011;//0b00101001;
      break;
    case 3:
      Btt0 = Btt0 + 0b01110111;//0b00100011;
      break;
    case 4:
      Btt0 = Btt0 + 0b01011101;//0b01000111;
      break;
    case 5:
      Btt0 = Btt0 + 0b01101111;//0b10000011;
      break;
    case 6:
      Btt0 = Btt0 + 0b11101111;//0b10000001;
      break;
    case 7:
      Btt0 = Btt0 + 0b00110101;//0b00110111;
      break;
    case 8:
      Btt0 = Btt0 + 0b11111111;//0b00000001;
      break;
    case 9:
      Btt0 = Btt0 + 0b01111111;//0b00000011;
      break;
  }
}


Код:

    case 9:
      Btt0 = Btt0 + 0b01111111;//0b00000011;
      break;


Эта строчка обозначает что при цифре девять в единицах секунд, число 0b01111111 будет на 595, к которой подключен индикатор единиц секунд. К 8 биту подключен, скорее всего, "С" сегмент.

Сдвиг происходит каждую секунду.
Схему нарисовали как ИВшки подключены к 595?

[ВНН]

Я так понимаю ksv2109 хочет индикаторы ГРИ . Все просто для одного индикатора нужно 10 бит а регистры 8бит .Значит нужно 2 регистра 8+2 в остатке в 6 бит для 2го индикатора и так далее.
// Выливаем на регистры
digitalWrite(ST_CP, LOW);
// Последовательная передача данных на пин DS
shiftOutMy(DS, SH_CP, MSBFIRST, Btt0);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt1);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt2);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt3);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt4);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt5);

Для вашего случая еще два региста

shiftOutMy(DS, SH_CP, MSBFIRST, Btt6);
shiftOutMy(DS, SH_CP, MSBFIRST, Btt7);

digitalWrite(ST_CP, HIGH);
delay(10);
digitalWrite(ST_CP, LOW);
Как видим в данном случае заливаем 8х6=48 бит

Для вашего случая 8х8=64

Соответствие подключения данному знаку индикаторов прописано в:
void h1
void h2
void m1
void m2
void s1
void s1
