Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт мар 03, 2022 20:29:20

Спасибо, теперь понял.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Вт апр 12, 2022 21:07:12

Приветствую участников форума. Давно не заглядывал в тему. У меня исправно работают эти часы на ИВ-18, а также на светодиодных индикаторах (прошивка V1.14). Подскажите, пожалуйста, нет-ли варианта, в котором дата не "выезжает" на индикатор каждые 30 секунд? Ибо по великому и могущественному закону подлости в большинстве случаев, когда, необходимо увидеть время - в этот момент обязательно отображается дата. Иногда даже раздражает.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт апр 21, 2022 15:37:39

Собрал БП на 6501. Накал по осциллографу 6,0в ( накал подключён к ив-18). Ограничивающие резисторы ещё не ставил. Анодное 18,1в нагрузил резистором 2к, без нагрузки 22,4в. Кольцо греется но терпимо.
Подобрал резисторы в цепи накала 6,8ом, размах импульсов стал 5В.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт апр 28, 2022 16:26:45

1 055.jpg
(137.86 KiB) Скачиваний: 158

Запустил часы. Прошивка высвечивает 1,14. Работают нормально, но есть один глюк, пищит постоянно излучатель при включении питания. Цепь проверил, подключён на 27 вывод МК, на + 5в не замыкает. Отключаю от МК, соответственно молчит, замыкаю базу ключа на +5в, начинает работать. Получается с МК постоянно идёт +5в. В чём может быть причина?
Заказал новый МК, попробую поменять.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Ср май 04, 2022 16:40:30

Поменял МК, всё работает нормально, пока ещё остался старый глюк, не высвечивается точка с чертой в 9 разряде при включённом будильнике. Сам будильник работает. Принудительно на самом индикаторе светит. Буду дальше разбираться.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Ср май 04, 2022 19:18:45

Разобрался с настройками. Теперь дата не появляется каждые 30 сек.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт май 05, 2022 08:07:34

Какая у вас прошивка стоит. При включённом будильнике слева точка с чертой высвечивается? У меня версия 1,14 IV18Mega8 DS3231SN DS18b20 Clock Int RC 8MHzРазделители моргают с частотой 1Hz

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт май 05, 2022 14:00:27

Прошивка та же. Точка не высвечивается. Применил для индикации вкл. будильника светодиод - всё нормально.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт май 05, 2022 16:49:00

Спасибо за информацию. А я голову сломал. Все цепи перерыл. С МК нет сигнала управления при включении будильника, думал порт не работает. Даже МК поменял, пришлось новую плату делать. У автора в статье указано, что при включении будильника, горит точка служебного разряда. Это и сбило с толку. Плохо, что тема не поддерживается. Может поправили бы прошивку. Хотелось бы иметь работу точки на индикаторе.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт май 05, 2022 21:07:11

Дело не в прошивке, а в индикаторе. У ИВ-21 (для которого и написана прошивка) и у ИВ-18 подключение точки служебного разряда отличается. В ИВ-21 она конструктивно соединена с элементом F старшего разряда, а у ИВ-18 служебный разряд обособлен. Поэтому в качестве упомянутой точки я и подключил светодиод (анодом к коллектору VT3, а катодом через резистор 820 Ом к выводу 13 PB1 микроконтроллера). Резистор, конечно, можно поставить и в цепи анода светодиода. Это как Вам будет удобней.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Чт май 05, 2022 21:21:35

А зачем нужны такие часы ?

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Пт май 06, 2022 08:45:21

Спасибо за разъяснение. Плюсанул. Попозже попробую .Вывод 14 (анод 9 разряда) ив18 подключён на 28 МК. Чёрточки и так светят, вот что б на анод 9 разряда пришёл управляющий сигнал при включении будильника, тогда бы и родная точка заработала, а для этого надо прошивку править, конечно если это возможно. Если я правильно понимаю.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Пт май 06, 2022 10:44:54

На мой взгляд, светодиод даже удобнее, поскольку расположить его можно в любом подходящем месте.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Сб май 07, 2022 08:55:13

(172.54 KiB) Скачиваний: 165
(144.03 KiB) Скачиваний: 148

Не получилось подключить светодиод. Подключал через 820ом анод на К Т3 ( получается анод 9 разряда по схеме, но выше я писал, что с него нет управления) и 13 вывод МК.vaegor58 если не трудно покажите на платах как подключить.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Сб май 07, 2022 09:43:32

Напомните, пожалуйста, как прикрепить файл layout, или картинку.

Добавлено after 14 minutes 17 seconds:
Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе ИВ-21

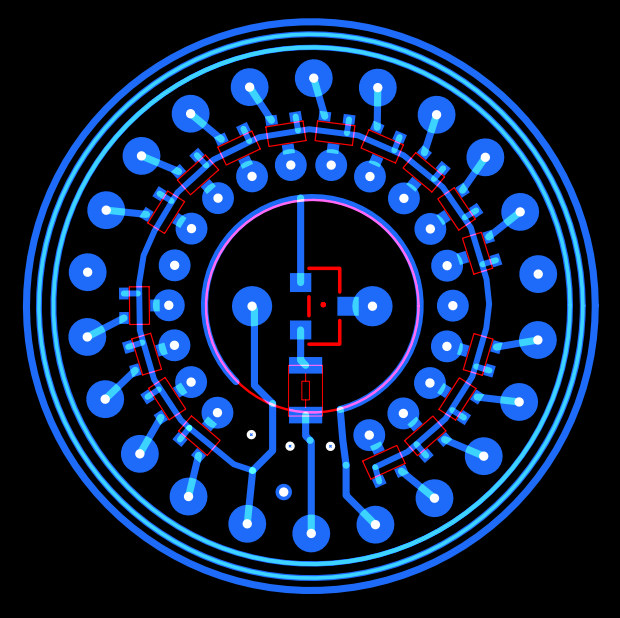

Вот:
Вложения
Часы на ИВ-18 (собраны) 135х44.lay
(179.39 KiB) Скачиваний: 161

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Сб май 07, 2022 14:06:47

Теперь понятно, у вас плата совершенно другая. У вас f идёт на 13 вывод МК, а на моей на 15. Второй вывод СД у вас на 31 вывод, у меня на 28. Пока отложу. Я впаивал светодиод с учётом выводов моей платы, но не заработал.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Сб май 07, 2022 15:27:00

Подключение выводов индикатора у меня соответствует исходной схеме автора.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Пн май 16, 2022 14:02:22

1 064.jpg
(56.45 KiB) Скачиваний: 217

Сделал корпус к часам.

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Ср сен 21, 2022 20:32:46

Здравствуйте можете написать значение фьюзов а то я один контролёр уже запорол

Re: Миниатюрные часы на вакуумно-люминисцентном индикаторе И

Ср сен 21, 2022 20:47:30

Здравствуйте можете написать значение фьюзов а то я один контролёр уже запорол


А прочитать статью не комильфо?

Там скрин с фьюзами большими буквами нарисован.
