Любительский вещательный передатчик

[uc9cdb]

Всем привет, может у кого остались платы, я б купил.

[poly]

Здравствуйте , тоже хотелось бы приобрести плату

[Barikson]

Ребята, только не шейте контроллер прошивкой, которая в архиве в этой статье! Он битая, надо прошивать версией 0,19, скоро все выложу!

В приложении архив, с исправленным партлистом (списком деталей) и с РАБОЧЕЙ прошивкой (COM порт работает, можно прописать RDS и остальные команды)

Уважаемые модераторы, добавьте/замените архив с файлами в статье на эту тему http://radiokot.ru/circuit/analog/receiv_transmit/24/, с разрешения автора конечно! (Жаль он на связь не выходит)

Вложения

Передатчик 50 ватт (Исправлено).rar

(90.43 KiB) Скачиваний: 436

[active]

Желающие заказать платы пишите в личку, цена ~ 800 р. Изготовление Резонит, качество отменное. Если нужны фотки-выложу.
Начинаю потихоньку собирать девайс, заказываю недостающую комплектуху. С микросхемами вышеозвученных проблем нет - все есть в элитане (у них сейчас по акции еще и бесплатная доставка), мощные транзисторы закупал на ебее, цены приемлемые. Потруднее с конденсаторами на 500 В, но 90% кондеров несложно доставамые (ебей, но дорогие сцук). Общая сумма за детальки получается раза в полтора больше вышеозвученной.
Надеюсь собрать и успешно запустить.

[CTAPUK]

Благодаря active сумел приобрести платы на передатчик.Большое спасибо! Вчера получил посылку. Качество изготовления прекрасное. Сейчас тоже потихонечку дозаказываю недостающие детальки.

В какой версии P-CAD создана плата? Ато в 2001, 2006 не открывают.

8.7

Коты, обыскал инет, не могу найти ссылку на P-cad 8.7 ! Может кто кинет ссылкой в личку, Буду благодарен!

Последний раз редактировалось AlekseyEnergo Ср июл 23, 2014 09:38:18, всего редактировалось 1 раз.
Причина: Нарушение пункта 2.2. Подредактировал. Предупредил!!

[CTAPUK]

нашлась и программа-просмотрщик. приатачил в сообщении.

Вложения

Pview_X5.zip

программа-просмотрщик

(155.77 KiB) Скачиваний: 428

[active]

Думаю, полезно будет привести ссылку с vrtp.ru, там огромный топик по этому передатчику, с бесценной инфой. Также размещу там объявление о возможности заказать плату.
http://vrtp.ru/index.php?showtopic=18252
+ Возможно подойдет такой бп http://www.ebay.com/itm/Universal-12-24 ... 51b8bf8167

[CTAPUK]

Возможно подойдет такой бп http://www.ebay.com/itm/Universal-12-24 ... 51b8bf8167

Вот тут будет дешевле: http://ru.aliexpress.com/wholesale?Sear ... 0724072113

[active]

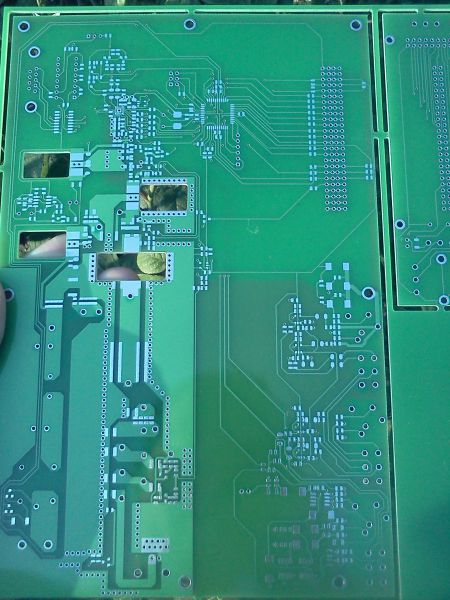

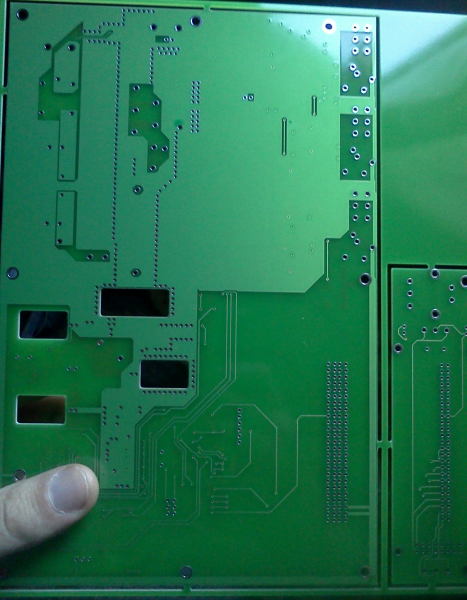

Дошли руки сделать фотки. Это моя 2я платка, незабитая.




+Товарищи с vrtp.ru подогнали классный архивчик с слоями платы, обозначениями компонентов в pdf, приаттачу. Пригодится при сборке.

Возможно подойдет такой бп http://www.ebay.com/itm/Universal-12-24 ... 51b8bf8167

Вот тут будет дешевле: http://ru.aliexpress.com/wholesale?Sear ... 0724072113

Кондеры по питанию электролиты нужны будут для такого БП? Импульсник, насколько понимаю.

Вложения

index.zip

(499.41 KiB) Скачиваний: 389

[CTAPUK]

+Товарищи с vrtp.ru подогнали классный архивчик с слоями платы, обозначениями компонентов в pdf, приаттачу. Пригодится при сборке.

Спасибо, прекрасный архивчик! Скачал себе в папку.

Кондеры по питанию электролиты нужны будут для такого БП? Импульсник, насколько понимаю.

Да что по твоей, что по моей ссылке блоки питания импульсные. Думается мне, что входной фильтр по питанию справится ( я имею в виду ёмкости и дроссель по входу на плате передатчика)

А вот и моя платка, которую собираю. Пока запчасти не пришли, набил только то, что имеется в наличии.

[CTAPUK]

Вчера нашёл антенный разъём, который (как мне кажется) должен был изначально быть на плате. У всех на фотографиях разъёмы были без родного крепления.
Вот место крепления разъёма к плате:



А вот собственно сами разъёмы:







Вот ссылки, где они могут быть приобретены и их название:

http://www.ebay.com/itm/400730645737?ss ... 1497.l2649

http://www.ebay.com/itm/321293428494?ss ... 1497.l2649

[soundparts]

Вчера нашёл антенный разъём, который (как мне кажется) должен был изначально быть на плате... Вот ссылки, где они могут быть приобретены и их название:

Блин... так это... такие разъемы BNC стояли на всех сетевых картах которые работали на коаксиал а не на витую пару. За пиво вам любой сисадмин из старого г***а 100500 разъемов отдаст...

[Alexeyslav]

У любого такого хлама нет, нужен стаж работы на одном месте не менее 10 лет чтобы только была вероятность наличия такого хлама... желательно в госучереждениях, у других хлам долго не лежит.

[CTAPUK]

Блин... так это... такие разъемы BNC стояли на всех сетевых картах которые работали на коаксиал а не на витую пару.

Да понятно, что это от 10-тимегабитной сетевухи разъёмы. И ссылки, которые я дал выше, это не окончательное место покупки. Я вот , допустим , оочень долго пытался понять, какой разъём должен был стоять на месте. На всех фотографиях стоят разъёмы , прикрученные на винтики, и выглядят они на этом месте откровенно говоря "по дишмански" . Так что, надеюсь, кому-нибудь я помог в определении в покупке или выпаиванию этого разъёма.

[Vokintis]

Хочу купить данный передатчик в готовом виде в корпусе. Сколько будет стоить в рублях приблизительно? Можно ссылку на eBay

[Barikson]

Думаю, полезно будет привести ссылку с vrtp.ru, там огромный топик по этому передатчику, с бесценной инфой. Также размещу там объявление о возможности заказать плату.
http://vrtp.ru/index.php?showtopic=18252
+ Возможно подойдет такой бп http://www.ebay.com/itm/Universal-12-24 ... 51b8bf8167

Советую брать импульсные БП фирмы Mean Well (Тайвань) Качественная сборка и хорошая защита ! У меня такой- http://www.ebay.com/itm/MW-Mean-Well-S- ... 19df23b6bd 12 вольт (регулировка +- 2 вольта) 12,5 ампер ! Пользуюсь уже несколько лет, доволен!

[CTAPUK]

Советую брать импульсные БП фирмы Mean Well (Тайвань) Качественная сборка и хорошая защита ! У меня такой- http://www.ebay.com/itm/MW-Mean-Well-S- ... 19df23b6bd 12 вольт (регулировка +- 2 вольта) 12,5 ампер ! Пользуюсь уже несколько лет, доволен!

Эту фирму давненько знаю. Тоже пользовался некоторыми блоками питания от них. В целом просто по схемотехнике и доступно по цене.
У вас ещё остался ваш передатчик? Вопрос интересует: какой корпус использовали?
З.Ы. Сейчас добираюсь домой. Дома ждёт целый ворох деталей, который пришёл за этот месяц. Не заказан только выходной транзистор, блок питания . Ну и корпус пока не знаю, какой . Всё зависит от размеров блока питания.

[Barikson]

У меня было сделано без корпуса, просто на радиаторе! На днях достал хороший корпус, от какого то инвертора, сейчас потихоньку , по вечерам переделываю, конечный вариант выложу на обозрение!

[CTAPUK]

Меня сегодня растроили наши узкоглазые братья. Начал разбираться с тем,что пришло за месяц из "Поднебесной" и обнаружил, что одна посылка с транзисторами BC847C вообще пришла непонятно с чем (на транзисторах должна была быть маркировка 1G, а мне пришли детали с обозначением KA5), а другие пришли с другой буквой (BC847A --- 1F), а там коэфициент усиления совсем другой...
Написал продаванам письма. Сижу,плююсь...

Вопрос ещё к тем, кто собирал передатчик: какой кварц ставили, при выборе у меня была возможность выбрать кварцы с корректирующей цепочкой в 16 пф, а там были и другие. Хотелось бы услышать, кто какие ставил.

И ещё один вопрос: какой температурой паяли Si ? У меня имеется сплав Розе. Может им попробовать задуть?

Кстати, антенный разъём действительно подошёл по дыркам.

[Barikson]

Меня сегодня растроили наши узкоглазые братья. Начал разбираться с тем,что пришло за месяц из "Поднебесной" и обнаружил, что одна посылка с транзисторами BC847C ... а там коэфициент усиления совсем другой...
И ещё один вопрос: какой температурой паяли Si ? У меня имеется сплав Розе. Может им попробовать задуть?

Насчет транзисторов не вижу абсолютно никакой проблемы, в этом передатчике подойдут любые NPN, плевать на усиление! Посмотрите схемы, два bc847 стоят на MUTE , тупо открыт, закрыт, потом управление смещением полевиков и прочее управление! так что не парьтесь и смело ставьте Насчет кварца не помню, заказал первый попавшийся
По поводу пайки si47xx , не надо никакого сплава розе, я паяю всегда проверенным польским припоем- вот таким температура фена 270-280, никогда никаких проблем не было!
Удачи!
