большое Спасибо! но мою проблему нерешило, великовато питание,(в приемнике 3В)

Добрый вечер всем!!! Просьба к специалистам обьясните пожалуйста как работает этот конвертор(подробно)и можно ли поменнять транзистор на npn??? заранее большое спасибо!!! (и еще мне кажется, ошибка в схеме:колектор без питания)

Вложения

conv.gif: (6.92 KiB) Скачиваний: 886

А чего тут писать. Конечно на коллектор ничего не подается. Вероятно это происходит в последующей схеме. Обычный усилитель с ОБ и конечно можно ставить транзистор n-p-n

Ничо непонял!!! Будте добры,попонятливее пожалуйста!!Разве это не конвертор????

Последний раз редактировалось Dags Пт май 22, 2009 22:39:45, всего редактировалось 1 раз.

Интересно, как еще "попонятливее" написать?
Транзистор включен по схеме с общей базой. Коллектор должен быть соединен с корпусом последующим каскадом.
Поставить транзистор другой проводимости можно, при этом нужно поменять полярность питания.
По-другому тут ничего и не скажешь.
Если непонятно, то нужно сначала почитать книжки для начинающих.

В.КОЛЕСНИКОВ,
г.Пинск РЛ 2/02 ст.37;Тута утверждают что это конвертор!

Возможно это и смеситель конвертера если в конструктивно предусмотрена индуктивная связь контура L1 L2 с контуром гетеродина. Тогда просто Вы привели схему не полностью, а только её фрагмент. Посмотреть схему полностью у меня например нет возможности. Вероятно что если смотреть схему полностью, мы увидим и соединение выхода схемы с корпусом или через резистор или через индуктивность. Схему полностью скиньте.

Вот из журнала

Вложения

conv001.jpg: (121.86 KiB) Скачиваний: 718

Пусть эта схема останется на совести автора. Он предположил, что эта схема обязательно самовозбудится из за паразитных связей. Всё это нестабильно и при этом для ДМВ на схеме нарисовал транзистор ГТ328 с Fт=400 мгц, а на печатной плате нарисовал совсем другой транзистор.

Спасибо за консультацию!Ребята может кто подскажет схемку конвертора не сложного на 3В на 4ХХ Мгц очень надо

А чего может дать схема. Схема конвертера стандартна на любую частоту. Это смеситель и гетеродин, ну может УВЧ ещё при желании. Вам же как я понял нужна отработанная конструкция для 100% - ного копирования?

Ну 100 не 100% ну работающую,странно но перелапатил поиском очень много и кроме как конверторов ДМВ на 6-12В ничего ненашел,наверное их вообще нет,хотя удобная вещь(или я один так думаю)к любому приемнику.... не каждому по карману спецприемник.Жаль что не силен в разработках :cry:

Схему частотомера не на микроконтроллере никто не порекомендует?

Так на чем нужно? На какой серии микросхем?
Или не микросхем?
У меня на транзисторах схема есть. Все триггера на рассыпухе.

Dags писал(а):к любому приемнику....

Как к любому. Я так понимаю модуляция у Вас узкополосная ЧМ, а любые приёмники обычно предназначены для широкополосной ЧМ. Поэтому и конвертеров в сети мало на эти частоты.
Здесь только можно например сделать конвертер к радиостанции на 27 мгц с ЧМ.

Последний раз редактировалось Maks Сб май 23, 2009 19:23:34, всего редактировалось 1 раз.

Maks
На 176 серии

Да полно таких. Завтра попробую поискать номера журналов ж. Радио и ещё в выпусках ВРЛ были, а может Света напишет. Она все номера наизусть помнит без всяких путеводителей. :)))

До каких частот нужен частотомер? На КМОП не сделать на высокие частоты.
Описаний частотомеров довольно много. Несложный частотомер в основном на КМОП до 50 МГц есть, например, в Радиоконструкторе №12, 2005г.
До 200 МГц тоже на КМОП и в ВЧ делителе КР193ИЕ3, в Радиомире №3, 2003г.

Широкополосная ЧМ, конвертор на 4XX Мгц да на 3В я ненашел!?!?!

Ilan писал(а):

Схему частотомера не на микроконтроллере никто не порекомендует?

Посмотри тут:
http://vrtp.ru/index.php?showforum=39

Maks писал(а): Завтра попробую поискать номера журналов ж. Радио

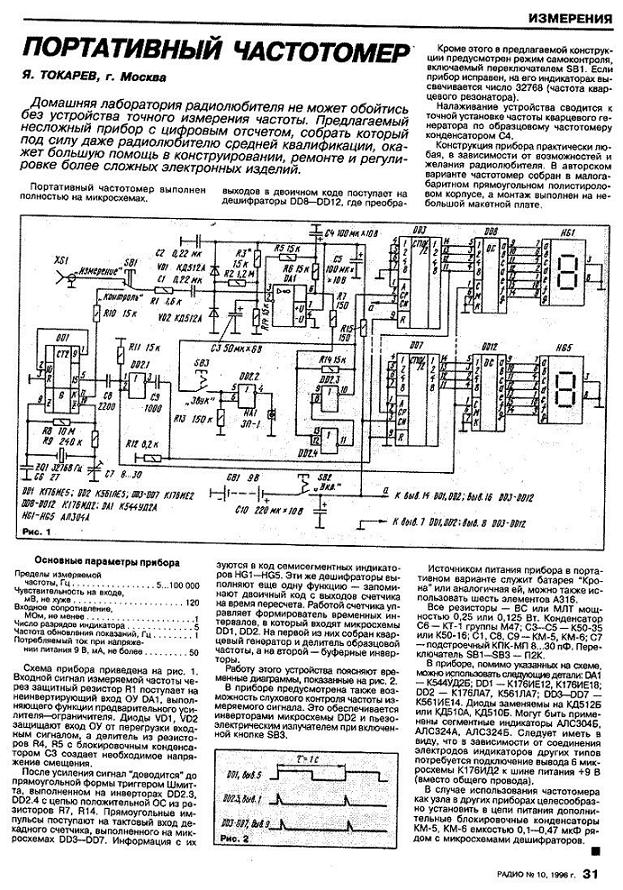

Вложения

1.JPG: (182.16 KiB) Скачиваний: 664
