Беспроводные SoC 433/868/2400 МГц. Вопросы практ. разработки

Чт июн 20, 2019 15:23:48

В этой теме будут публиковаться материалы по беспроводным SoC 433/868/2400 МГц, вопросам практической разработки и примеры кода.

Добавлено after 7 hours 21 minute 4 seconds:
Опубликованы материалы вебинара "Платформа SimpleLink - беспроводные системы-на-кристалле компании Texas Instruments"

5 июня компания «Компэл» провела вебинар, посвященный беспроводным системам на кристалле TI. Вебинар провел инженер по продвижению беспроводных технологий Эрлинг Сименсен.

На вебинаре Эрлинг Сименсен рассказал(дублированный перевод с английского) о:

  • Платформе SimpleLink TI для реализации беспроводной передачи данных
  • Низкопотребляющем радиоканале: почему Sub-1 ГГц; новые возможности и особенности Bluetooth 5
  • Новой платформе CC13x2 / CC26x2 «Agama» и ее экосистема


Посмотреть материалы вебинара: видеозапись, презентацию, ответы на вопросы по данному вебинару.


Re: Беспроводные SoC 433/868/2400 МГц. Вопросы практ. разраб

Вс июн 23, 2019 05:05:59

Коротко о недавнем семинаре ST по их новому семейству SoC STM32WB. Это двухядерная SoC, содержащая Cortex-M0+ ядро для управления стеком протоколов и Cortex-M4F ядро для приложений пользователя. Взаимодействиде между ядрами производится на основе сообщений посылаемых через IPCC (Inter Processor Communication Controller), а исключение конфликтных ситуаций при работе с общими ресурсами (такими, как SRAM) осуществляется с помощью аппаратных семафоров. Помимо этого SoC содержит 2.4мгц радио, способное работать с протоколами Bluetooth-5, Thread, ZigBee, а также проприетарными. Поддержка ZigBee 3.0 планируется на конец 2019, как и выпуск младшего брата WB35.
Изображение Изображение
В состав SoC также входит понижающий DC-DC конвертер, требующий внешний дроссель (возможна работа SoC и без конвертера). Также SoC требуется внешний кварц на частоту 32 мгц для работы радио и часовой кристалл для большинства BT приложений. Оба генератора содержат встроенные и программно подстраиваемые конденсаторы для обеспечения нужной нагрузочной ёмкости кварцам. Радио часть SoC содержит встроенный балун для согласования с несимметричной антенной, что в совокупности с выходным фильтром IPD (производимым ST) заметно упрощает разработку печатной платы. Вожможно использование SoC и с дискретными радио-компонентами. Выпуск радио-модуля на основе WB55 с антенной на борту планируется на начало 2020.
Изображение Изображение
Для разработки приложений на SoC сегодня доступен Кит STM32WB55 Nucleo Pack, в состав которого помимо основной платы входит и донгл. Последний, в совокупности с системой CubeMonitorRF, может быть использован как сниффер протоколов. Возможно использование донгла и, например, в качестве BT клиента/сервера для безпроводной коммуникации с SoC на основной плате.
Изображение Изображение

Добавлено after 9 hours 13 minutes 47 seconds:
Re: Беспроводные SoC 433/868/2400 МГц. Вопросы практ. разработки
Ещё несколько слов о новой продукции Silicon Labs - Wireless Express. Точнее, новое - хорошо забытое старое. Я уже писал здесь о Bluetooth и WiFi модулях фирмы Zentri, которая вошла в состав Silicon Labs около 3 лет назад. Сейчас фирма произвела ребрендинг прежней операционной системы ZentriOS-xxx, которая ныне будет известна как GeckoOS.
Однако, не утверждается, что модули BGX13x пришли на замену модулям AMS001/002 фирмы Zentri. Отличие в аппаратной части новых модулей - это поддержка Bluetooth 5 в разных вариантах (скорость, радиус действия) и повышенная выходная мощность до +8dBm, что на открытой местности обеспечивает связь вплоть до километра. Попутно отмечу, что другие Bluetooth-5 модули фирмы семейства BGM13x32 способны работать с выходной мощностью до +20dBm. Однако, это не везде разрешено (к примеру, США - да, Европа - нет). Главное применение новых модулей BGX13 в простой организации беспроводной UART без всякого программирования в области Bluetooth. Связь устанавливается между модулями прямо из коробки подачей одной единственной команды. Также упрощена связь между модулем и смартфоном. Интересно отметить, что модуль с суффиксом S имеет размер 6.5х6.5мм и содержит внутри антенну. Однако, ему для работы требуется (только один) внешний кварц. Наибольшая скорость обмена данными между модулями получается до 1Mbps, см. детали в описании режимов на сайте docs.slabs.com. К концу года фирма намеривается выпустить вариант подобных модулей, ориентированных на передачу аудио по Bluetooth-5. В настоящее время доступна для прототипирования плата SLEXP8027A. Она может работать самостоятельно через USB-UART конвертер на плате или в совокупности с микроконтроллерными платами фирмы, содержащими унифицированные разъёмы (в правой части) для подключения плат расширения. Н снимке ниже показано сочленение BGX13 платы Bluetooth с демо-платой для MK семейства EFM8.

Что касается WiFi модулей AMWx37, я не заметил никаких изменений после ребрейдинга внутренней ОС модуля. Однако, у фирмы появились платы разработки под них. Первая плата (AMW007-E04), как и вышеупомянутая Bluetooth плата, может сочленяться с платам разработки микроконтроллеров фирмы или работать автономно через установленный на плате UWS-UART конвертер. Вторая плата (AMW037-E01 ), очевидно, спроектирована для отладки на беспаячной макетке.
Изображение Изображение
В качестве анонса упомяну действительно новый WiFi модуль фирмы WGM160. Характерной его особенностью является возможность работы как в режиме NCP (Network Co-Processor) в купе с внешним МК и дефолтно установленной GeckoOS, так и возможность загрузить в него программу пользователя. В первом случае помимо интерфейса UART как AMW037 связь с внешним МК может осуществляться также через скоростной QSPI интерфейс. По словам представителя фирмы, модуль потребляет всего около 320 мкА (да, именно мкА) в режиме поддержки соединения с внешней AP (Access Point) вне интервалов передачи/приёма данных пользователя. Для разработки приложений у фирмы имеется система Gecko OS Studio. В общем, он требует более подробного рассказа и тестирования. Я с ним сейчас работаю, будет время - напишу новую статью про него.

Решение для безопасности на основе многоцелевого датчика

Ср июн 26, 2019 14:36:58

Страж дверей и окон: сенсорный узел с батарейным питанием и возможностью беспроводной передачи данных

Батарейка ААА, сверхмаломощный повышающий преобразователь, цифровые датчики на основе эффекта Холла – вот составляющие части типовой разработки Texas Instruments для систем безопасности жилых зданий и производственных помещений.

В данной статье рассматривается пример разработки на основе маломощного повышающего преобразователя. Разработка предназначена для использования в дверных и оконных датчиках и cостоит из щелочного элемента питания, повышающего преобразователя со сверхмалым значением тока покоя и цифровых датчиков на основе эффекта Холла со сверхмалым потреблением мощности. Кроме того, предлагаемая схема может питать сверхмаломощный беспроводной Sub1GHz микроконтроллер, используемый для передачи информации о состоянии датчиков.

Особенности:

  • питание от щелочной батарейки;
  • повышающий преобразователь со сверхмалым потребляемым током покоя 300 нА;
  • интегрированный LDO для чувствительной к шуму нагрузки;
  • постоянный режим измерения магнитного поля для непрерывного мониторинга;
  • второй датчик Холла для обнаружения попытки взлома с помощью вносящего искажение магнита.


Применение:

  • автоматизация зданий;
  • дверные и оконные датчики;
  • домашний пульт дистанционного управления.


Типовая разработка включает в себя щелочную батарею, повышающий преобразователь со сверхмалым потреблением и два сверхмаломощных цифровых датчика Холла. Образец разработки может быть соединен с платой LaunchPadTM CC1310 посредством двух разъемов для демонстрации функции беспроводного обмена данными в охранной системе.

Обзор системы

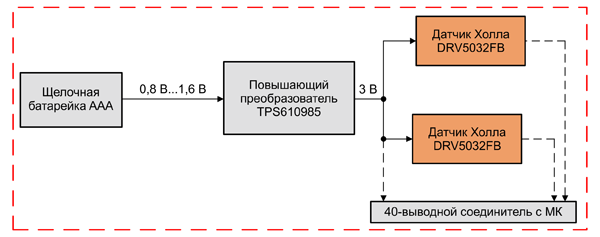

Блок-схема типовой разработки TIDA-050018 приведена на рисунке.


В данной разработке TI используются следующие изделия:

  • TPS61098 – синхронный повышающий преобразователь со сверхмалым током покоя и с интегрированным LDO или переключателем нагрузки;
  • DRV5032 – сверхмаломощный датчик Холла с цифровым ключом.


40-выводный соединитель обеспечивает присоединение платы к беспроводному MCU CC1310 LaunchPad.

Подробнее>>

Материалы вебинара wireless устройств на системах-на-кристал

Пн июл 15, 2019 09:57:45

Опубликованы материалы вебинара "Создание беспроводных устройств на системах-на-кристалле семейства SimpleLink компании TI"

​26 июня компания «Компэл» и Texas Instruments провели вебинар, посвященный беспроводным системам на кристалле TI. Вебинар провела инженер по применению беспроводных технологий TI Мари Хернес.

На вебинаре Мари Хернес​ рассказала(дублированный перевод с английского), как на новых беспроводных системах можно реализовать несколько полезнейших в повседневной жизни функций для ваших устройств.​

На вебинаре показали как:
- построить систему позиционирования на основе измерения угла прихода радиосигнала стандарта BLE при помощи системы-на-кристалле CC2640R2​
- построить защищенный от взлома радиоканал с использованием метода измерения времени прохождения радиосигнала при помощи системы-на-кристалле CC2640R2

На сайте компании КОМПЭЛ вы можете посмотреть​ видеозапись, ознакомиться с презентацией и ответами на вопросы по данному вебинару.


Беспроводной контроль промышленного оборудования

Пн авг 12, 2019 11:41:56

Прибор контроля промышленного оборудования с беспроводными и проводными интерфейсами

Непрерывный контроль для заблаговременного предупреждения отказов оборудования – важнейшая составная часть Индустрии 4.0. Мониторинг состояния оборудования используется во многих сферах. Он является эффективной и безопасной альтернативой планово-периодическому обслуживанию, при котором имеет место преждевременная замена таких деталей двигателя как подшипники или валы (даже если их реальный износ еще низок). В результате сроки эксплуатации сокращаются без необходимости, происходит нецелесообразная трата средств. При постоянном контроле работоспособности эти недостатки могут быть устранены.

Разработанный TI прибор комплексного контроля с датчиками разных типов с беспроводными и проводными интерфейсами и возможностью передачи информации в облачное хранилище идеально подходит для заблаговременного контроля.

Специалисты Компэл представляют перевод референсной разработки (включающей проектные файлы) от Texas Instruments, в которой описан прибор комплексного контроля. Данный прибор соединяет различные типы датчиков напрямую с облаком. Контроль основан на периодической и непрерывной записи состояния оборудования, что является необходимым для планово-предупредительного технического обслуживания. В проект включены: CC2652, MSP432, CC3220, интерфейсы RS-232, RS-485, IO-Link и интерфейс резистивного термодатчика (RTD)

​Подробнее​​>>



Как увеличить емкость 6LoWPAN-сети с защищенной передачей да

Чт авг 29, 2019 08:24:10

Как увеличить емкость 6LoWPAN-сети с защищенной передачей данных DTLS

Создание беспроводной сети с защищенной передачей требует от микроконтроллера как достаточных вычислительных ресурсов, так и определенного объема памяти.

Опубликован перевод нового референс-дизайна Texas Instruments, который показывает, как на практике создать беспроводную MESH-сеть с IP-адресацией к каждому узлу по спецификации 6LoWPAN и с использованием защищенного протокола DTLS.
Беспроводной микроконтроллер CC1312 позволил запустить и протестировать сеть из 100 узлов, работающих в диапазоне 868 МГц. На канальном уровне используется стек TI-15.4 MAC с поддержкой быстрой перестройки частоты (Frequency Hopping) для гарантированной доставки сообщений даже при наличии помех на отдельных частотах.
Предлагаемое программное обеспечение позволяет работать с тремя скоростями передачи данных: 200 кбит/с, 50 кбит/с (FSK) и 5 кбит/с в режиме большой дальности Long Range. В статье приводятся результаты натурных испытаний на базе стандартных отладочных плат Launchpad. Сеть тестировалась в течение нескольких суток и показала стабильную и быструю доставку сообщений. В процессе экспериментов анализировалось, как на общую эффективность сети влияют такие параметры как количество узлов в сети, наличие или отсутствие шифрования и число хопов (промежуточных ретрансляций).

Опорная разработка, построенная на микроконтроллере CC1312R показывает практическую реализуемость беспроводной MESH-сети с количеством маршрутизируемых узлов до 200, где каждый узел может иметь до 100 соседей. Проведенные испытания подтвердили заявленные характеристики и показали, что использование DTLS не оказывает существенного влияния на эффективность работы сети.

Описываемое решение применимо для мониторинга торгового оборудования, интеллектуальных счетчиков энергии, систем управления освещением, автоматизации зданий.

Ознакомиться с референс-дизайном>>


Высокоточный измеритель температуры тела в виде PCB-датчика

Пт авг 30, 2019 09:19:56

Высокоточный измеритель температуры тела в виде гибкого PCB-датчика с поддержкой Bluetooth®

Опубликована статья(включающая проектные файлы) по новой разработке инженеров компании Texas Instruments - высокоточный нательный измеритель температуры тела с использованием прецизионного цифрового датчика TMP117 и беспроводного Bluetooth-микроконтроллера CC2640R2F.
В статье даются рекомендации по проектированию портативных средств измерения для медицины, а также приводится описание программной части данного интеллектуального беспроводного устройства. Проведена оценка дальности действия с учетом того, что антенна располагается в непосредственной близости от тела человека. С целью соответствия медицинским стандартам ISO-80601 и ASTM E1112 для мониторов температуры пациента с периодическим измерением, точность системы была проверена с использованием жидкостной ванны и высокоточного эталона.

Особенностью данной разработки является использование гибкой тонкопленочной батареи и предполагаемый одноразовый вариант использования устройства с длительным предварительным сроком хранения.


В устройстве предусмотрено два основных режима работы: активный и неактивный. Когда контактный датчик неактивен, CC2640R2F переходит в состояние минимального потребления энергии. В данном режиме срок хранения устройства может достигать трех лет. Когда датчик прикрепляется к пациенту, он переводится в активный режим нажатием на кнопку. Теперь в течение нескольких суток мониторинга прецизионный датчик TMP117 измеряет температуру поверхности кожи с точностью ± 0,1ºC, а система на кристалле CC2640R2F считывает их и передает по беспроводному каналу Bluetooth Low Energy.
Чтение данных с контактного датчика производится на смартфон.

Используемое программное обеспечение:
• Code Composer Studio версии 8.2 или выше;
• SimpleLink™ CC2640R2 SDK – Bluetooth® Low Energy;
• SmartRF Flash Programmer v2 (опционально);
• SimpleLink™ SDK Explorer (приложение на смартфоне или планшете).

Описываемое решение применимо для медицинских приборов(стационарных и портативных), контроля состояния здоровья, портативной электроники.

Ознакомиться с референс-дизайном>>

CC2650MODA — BLE/ZigBee/6LoWPAN-радиомодуль для интернета ве

Пт сен 06, 2019 15:27:03

CC2650MODA — BLE/ZigBee/6LoWPAN-радиомодуль для интернета вещей

Беспроводной модуль Texas Instruments CC2650MODA представляет собой готовую платформу для создания законченного устройства интернета вещей. Модуль содержит беспроводной микроконтроллер c DC/DC-преобразователем, кварцевый резонатор, антенну и необходимые элементы обвязки. В модуль можно загрузить как беспроводной стек протоколов BLE/ZigBee/6LoWPAN, так и собственное приложение разработчика. Большое количество периферии – GPIO, ADC, I2C, SPI и др. – позволяет подключать к модулю различные датчики, элементы управления и индикации.

Модуль основан на беспроводном микроконтроллере SimpleLink CC2650, входящем в семейство экономичных высокочастотных RF-устройств 2,4 ГГц со сверхнизким энергопотреблением CC26xx. Очень низкий активный ток RF и MCU плюс малое потребление тока в режиме пониженного энергопотребления обеспечивают превосходный срок службы батарей и позволяют работать на небольших элементах питания типа «таблетка» (CR2032), а также в устройствах со сбором энергии (Energy Harvesting).

Подробнее о модуле CC2650MODA>>


Протестируйте радар 77 ГГц с помощью платы IWR1642BOOST

Вс сен 08, 2019 21:10:02

Протестируйте радар 77 ГГц с помощью платы IWR1642BOOST

На склад КОМПЭЛ поступила отладочная плата IWR1642BOOST, которая позволяет оценить возможности радара 77 ГГц выполненного на базе системы-на-кристалле IWR1642AQAGABL. Микросхема IWR1642 представляет собой интегрированный однокристальный активный датчик миллиметровых волн на основе радарной технологии FMCW, способный работать в диапазоне 76-81 ГГц с девиацией частоты до 4 ГГц внутри импульса. Устройство построено с использованием маломощного 45-нм RFCMOS-процесса TI, и это решение обеспечивает беспрецедентный уровень интеграции в чрезвычайно компактном форм-факторе. IWR1642 является идеальным решением для маломощных, самодостаточных сверхточных радиолокационных систем промышленного назначения, таких как автоматизация зданий, автоматизация производства, беспилотники, погрузочно-разгрузочные работы, мониторинг дорожного движения и охрана объектов.

Подробнее>>


Электронный дверной замок с Wi-Fi и батарейным питанием

Пн сен 09, 2019 14:58:17

Перевод разработки «Интеллектуальное запирающее устройство с батарейным питанием и подключением к облаку»

Компэл представляет перевод референсной разработки Texas Instruments о запирающем устройстве с батарейным питанием и интегрированным Wi-Fi на базе WiFi-микроконтроллера CC3220S и драйвера двигателя DRV8837.
Данная референсная разработка демонстрирует, как создать электронный дверной замок с Wi-Fi и батарейным питанием. Используется беспроводной микроконтроллер (SoC) SimpleLink Wi-Fi CC3220S совместно с DRV8837 – низковольтным драйвером коллекторного двигателя постоянного тока на 1,8 А. В проекте также задействован Bluetooth®- микроконтроллер CC2640R2F для демонстрации подключения к Wi-Fi через BLE. Прототип замка построен на базе стандартных отладок LaunchPad™ и DRV8837EVM. Программное обеспечение основано на SDK SimpleLink, благодаря чему обеспечивается максимальная портируемость на другие чипы в рамках платформы SimpleLink.

Устройство может быть подключено к точке доступа Wi-Fi с использованием как SimpleLink SDK Explorer, так и мобильного приложения SimpleLink Wi-Fi Starter Pro. Электронный замок устанавливает безопасное соединение с облаком, что позволяет пользователю удаленно управлять запирающей системой и отслеживать ее состояние. Интеграция Wi-Fi в замок исключает необходимость отдельного беспроводного моста для соединения системы с сетью Wi-Fi. Кроме демонстрации удаленного доступа, в проекте показано, как CC3220S может быть использован для скоростного обновления ПО замка по эфиру и для обеспечения защиты данных IoT-устройства.

Области применения:
-Электронные интеллектуальные запирающие устройства
-Дверные тач-панели и считыватели

Компоненты и отладки в разработке:
-CC3220S-LAUNCHXL;
-LAUNCHXL-CC2640R2F;
-BOOSTXL-SENSORS;
-DRV8837EVM;
-коллекторный двигатель постоянного тока на 6 В;
-5 соединительных проводов;
-двухвыводный джампер;
- кабель micro-USB (из состава LaunchPad).

Подробнее>>


Разработка автомобильного узла BLE-пеленгации

Вт сен 24, 2019 16:14:49

Разработка автомобильного узла BLE-пеленгации с малым энергопотреблением

Представляем перевод разработки Texas Instruments реализующую автомобильный узел BLE-пеленгации на базе беспроводного микроконтроллера SimpleLink™ Bluetooth Low Energy CC2640R2F-Q1 для расчета угла прихода и передачи данных с использованием беспроводного BLE-микроконтроллера и LIN-трансивера.

Данное устройство относится к типу автомобильных систем бесключевого доступа и запуска двигателя, использующих технологию Bluetooth® Low Energy (BLE) для определения пространственного положения брелока. Помимо реализации автомобильного узла пеленгации, в проекте показано, что точный расчет угла направления на источник (АоА – Angle Of Arrival) может быть выполнен с использованием всего двух дипольных антенн, что снижает размеры печатной платы

Микроконтроллер с BLE CC2640R2F-Q1 был выбран благодаря его гибкости, а также благодаря тому, что он является программно-управляемым радиоустройством с интегрированной памятью, имеет возможность работать в режиме slave по протоколу LIN, совместим со стандартом Bluetooth 5.0 и допускает применение в автомобильной электронике. CC2640R2F-Q1 обеспечивает мониторинг BLE-соединения между брелоком и центральным модулем BLE, обработку измерений АоА и RSSI, а также работу протокола LIN.
В вебинаре «Создание беспроводных устройств на системах-на-кристалле семейства SimpleLink компании TI» описываются примеры использования CC2640R2F-Q1 для повышения безопасности дистанционных устройств управления.

Особенности:
• измерение АоА на основе BLE с использованием всего двух дипольных антенн;
• общий доступ к информации о BLE-подключении, АоА и RSSI через LIN;
• малый размер печатной платы: 45,72×76,2 мм;
• спящий режим с удаленным пробуждением через LIN и потреблением < 25 мкА при 14 В;
• диапазон питающих напряжений 4,65…40 В DC и допустимое напряжение при сбросе нагрузки до 45 В;
• совместимость с программным toolbox TI «Real Time Locationing System (RTLS)» для триангуляции и трилатерации BLE-брелока.

Применение:
• системы бесключевого доступа и запуска двигателя (Passive Entry/Passive Start, PEPS);
• удаленный бесключевой доступ (Remote Keyless Entry, RKE).

Разработка включает схемы, софт и проектные файлы.

Ознакомиться с разработкой>>



Двухдиапазонный анализатор радиочастотного спектра

Вс сен 29, 2019 11:39:49

Двухдиапазонный анализатор радиочастотного спектра

Представляем перевод рефренсной разработки о разработанном Texas Instruments анализаторе спектра SA13x0 – доступном инструменте для быстрого старта разработки РЧ-устройств в диапазонах Sub-1GHz и 2.4-GHz.

Все большее число электронных устройств включает в свой состав встроенный радиоканал. В отличие от оборудования для их разработки и отладки, РЧ-трансиверы недороги. Назначение анализатора спектра SA13x0 – обеспечение разработчика доступным инструментом, уменьшающим затраты времени на работу с использованием дорогостоящего измерительного оборудования.

SA13x0 работает на базе CC13x0 LaunchPad™, который подключается либо к ПК по USB и работает с достаточно мощным графическим интерфейсом (GUI), либо – к LCD BoosterPack™ с жидкокристаллическим дисплеем, и в этом случае функционирует в автономном режиме с управлением посредством кнопок на плате. SA13x0 совместим с любым из модулей CC13x0 LaunchPad.

Особенности:
- привлекательный по цене малопотребляющий портативный анализатор спектра;
- экономически выгодный инструмент для разработки и отладки РЧ-систем;
- работа в диапазонах Sub-1GHz и 2.4-GHz ISM;
- отображение спектра либо через ПК, либо автономно через LCD.

Применение:
- разработка и отладка РЧ-аппаратуры;
- разработка продукции Bluetooth LE, ZigBee™, Thread, Wi-Fi®, wM-BUS и 802.15.4;
- определение помеховой обстановки перед размещением РЧ-оборудования.

Подробнее>>


Беспроводной ультразвуковой детектор утечки газа

Пн сен 30, 2019 14:49:42

Беспроводной ультразвуковой детектор утечки газа с увеличенным временем работы от батарейки

Представляем новинку от Texas Instruments - разработку системы ультразвукового датчика утечки газа с ультрамалым потреблением, автономным питанием и беспроводной связью с базовой станцией.

Данная опорная разработка представляет собой маломощный беспроводной датчик, определяющий утечку газа путем анализа ультразвукового спектра на предмет наличия особых сигнатур. Система разработана для работы от одной неперезаряжаемой миниатюрной литиевой батареи и осуществления беспроводного обмена с базовой станцией. Это устраняет необходимость в проводном соединении и упрощает монтаж устройства. В разработке также применяется сверхмаломощный датчик уровня заряда батареи. Он необходим для точного прогнозирования ее состояния и обеспечения предварительных уведомлений о предстоящем окончании срока службы для ее плановой замены.

Особенности:
- точный мониторинг состояния литиевой батарейки, позволяющий продлевать срок службы устройства и производить заблаговременную замену элемента питания;
- использование нескольких доменов питания для оптимизации потребления тока;
- режим диагностики системы для точной оценки потребляемой мощности в процессе разработки;
- более трех лет работы при питании от миниатюрной батарейки и проверке утечки каждые 30 секунд;
- детектирование утечки, независимо от типа газа (для срабатывания датчика не требуется достижение определенной концентрации газа).

Области применения:
- детектирование утечки газа;
- автоматизация зданий.

Подробнее>>


Вебинар «Решения для построения ультразвуковых счетчиков»

Чт окт 17, 2019 13:29:11

«КОМПЭЛ» приглашает на вебинар «Решения для построения ультразвуковых счетчиков жидкостей и газов на базе MSP430»

Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP430. Вебинар проводит господин Йоханн Ципперер(дублированный перевод) – эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения.

На вебинаре будет представлено однокристальное решение, позволяющее создавать точные недорогие расходомеры жидкостей и газов, которое имеет в своем составе все необходимые элементы: ультразвуковой фронт-энд, микроконтроллер, всю требующуюся периферию, а также программно-аппаратную экосистему, значительно упрощающую освоение и разработку счетчиков.

Подробнее о программе вебинара>>


Беспроводной датчик пульса и содержания кислорода в крови от

Пн окт 28, 2019 10:50:34

Беспроводной датчик пульса и содержания кислорода в крови от Texas Instruments

Компэл представляет перевод опорной разработки Texas Instruments состоящей из интегрального фотоплетизмографа AFE4420, беспроводной системы-на-кристалле CC2640R2F, двух преобразователей напряжения, фото- и светодиодов, и элемента автономного питания, как основы портативного пульсоксиметра.

Одним из основных показателей нормально функционирующего организма является насыщенность артериальной крови кислородом. Этот параметр отражается на числе эритроцитов, а определить его помогает пульсоксиметрия (пульсовая оксиметрия).

Элементная база, предлагаемая компанией Texas Instruments, позволяет реализовать множество вариантов датчиков пульса и содержания кислорода в крови с различным функционалом. Одним из наиболее предпочтительных для конечного пользователя вариантов является наличие у портативного датчика беспроводного интерфейса, что позволяет при необходимости отображать данные в реальном времени, вести их запись или просматривать статистику.

Ознакомиться с разработкой>>


Типовой проект ультразвуковой подсистемы измерения расхода в

Вт ноя 26, 2019 14:26:00

Типовой проект ультразвуковой подсистемы для измерения расхода воды

Компания Компэл представляет перевод полного описания типовой разработки подсистемы для измерения расхода воды ультразвуковым методом от Texas Instruments. Возбуждение датчика и захват сигналов в подсистеме осуществляются с использованием внутреннего модуля ультразвукового зондирования микроконтроллера MSP430FR6047.

Данная типовая разработка будет полезна для разработчиков ультразвуковых подсистем измерения расхода воды с использованием интегрированного модуля ультразвукового зондирования (Ultrasonic Sensing Solution, USS), который отличается высокой метрологической точностью, малым энергопотреблением и максимальной интеграцией. В основе схемы лежит микроконтроллер MSP430FR6047 256 кбайт с интегрированным высокоскоростным интерфейсом приема сигналов на основе АЦП и малопотребляющим ускорителем вычислений (Low-Energy Accelerator, LEA), позволяющими оптимизировать процесс цифровой обработки сигналов.

Характеристики:
- высокая в своем классе метрологическая точность: дрейф нулевого потока (Zero Flow Drift, ZFD) – 25 пс, стандартное отклонение одиночного измерения – 32 пс;
- малое энергопотребление: приблизительно 2,5 мкА с преобразователем 1 МГц при 1 измерении в секунду;
- возможность применения с различными трубами и преобразователями; прямой интерфейс к паре преобразователей;
- простота тестирования и настройки с помощью графического интерфейса пользователя Ultrasonic Sensing Design Center;
- библиотека программного обеспечения Ultrasonic Sensing, включающая в себя различные алгоритмы времени пролета (Time of Flight, ToF);
- автономная демонстрация с использованием жидкокристаллического дисплея (Liquid-Crystal Display, LCD).

Варианты применения:
- счетчик воды;
- счетчик учета тепла;
- датчик расхода ресурсов.

Ознакомиться со статьей>>


Часто задаваемые вопросы по измерению по применению MSP430FR

Ср ноя 27, 2019 15:42:12

Часто задаваемые вопросы по измерению расхода воды и газа ультразвуковым методом с применением MSP430FR604x

Компэл предлагает ознакомиться с переводом статьи Texas Instruments, в которой в виде ответов на вопросы описываются оптимальные конструкторские и инженерные решения с использованием микроконтроллеров MSP430FR604x производства Texas Instruments, программного обеспечения измерения расхода воды и газа на основе Ultrasonic Design Center, а также ключевые показатели производительности.

Вопросы сгруппированы по следующим темам:
- Основные настройки
- Системные показатели производительности: точность измерения, дрейф нулевого потока (ZFD), согласование импеданса
- Функции программного обеспечения и допустимые модификации для поддержки дополнительных возможностей
- ЖК-дисплей, отображение и конфигурация интерфейса UltrasonicDesignCenter

Ознакомиться со статьей>>


Вебинар "Применение микроконтроллеров STM32 и MSP430 в беспр

Пн янв 20, 2020 12:37:27

Вебинар "Применение микроконтроллеров STM32 и MSP430 в беспроводных узлах IoT в связке с радиомодулями MBee-868"

29 января 2020 г. компания КОМПЭЛ приглашает всех желающих на вебинар, в ходе которого будут продемонстрированы примеры простой реализации автономного концентратора пожарно-охранной сигнализации и пульта управления освещением на основе микроконтроллеров STM32 и MSP430. Также на мероприятии будут рассмотрены возможности подключения модулей MBee-868 к отладочным платам ST, TI и платам Arduino при помощи серийных переходников.

Зарегистрироваться на вебинар


Материалы вебинара «Новый BlueNRG-LP с Bluetooth 5.2, Long R

Ср фев 17, 2021 19:21:30

Опубликованы материалы вебинара «Новый BlueNRG-LP с Bluetooth 5.2 и Long Range — волшебная палочка разработчика IoT»

Опубликованы запись, ответы на вопросы и материалы вебинара о BlueNRG-LP - новой новой системе-на-кристалле (SOC) BlueNRG-LP STMicroelectronics. На вебинаре детально рассмотрены новые возможности, особенности подключения, аппаратные и программные средства для разработки, а также практические примеры работы с микросхемой.

Поддержка BlueNRG-LP режима повышенной дальности Long Range, встроенный балун и сверхнизкое потребление в спящем режиме позволяют разрабатывать современные устройства интернета вещей, отличающиеся малыми размерами и низкой стоимостью. Кроме того, устройство поддерживает до 128 соединений, режим высокоскоростной передачи данных, работу в сетях Bluetooth Mesh, а также подходит для проприетарной беспроводной связи на частоте 2,4 ГГц.

Подробнее>>


BlueNRG-LP — новый чип BLE 5.2 с режимом Long Range

Пт фев 26, 2021 23:54:19

BlueNRG-LP — новый программируемый чип SoC STMicroelectronics. Он соответствует спецификации BLE версии 5.2, поддерживает работу в сетях Bluetooth Mesh, подходит для беспроводной связи на частоте 2,4 ГГц.

Новый чип отличается высокими характеристиками.

Подробнее>>

Ответить
