Re: Интересные корпуса и маркировки

Ср июл 05, 2023 14:24:05

8) Сколько можно тайных смыслов увидеть в банальном браке маркировки. На таких транзисторах не ставился знак производителя.

Re: Интересные корпуса и маркировки

Ср июл 05, 2023 16:19:29

На опытных партиях и при выпуске смежником ставился. Чтобы стрелочника найти.

Мне довольно много перепадало подобных деталей, даже ещё с конструкторской маркировкой, от которой уши дыбом вставали.

Re: Интересные корпуса и маркировки

Чт июл 06, 2023 11:51:48

Что это за азбука Морзе на конденсаторах? Искал в Интернете. Нашел, что такие точки встречаются у конденсаторов Matsushita (сейчас Panasonic), но в описании про них ни слова.
Конденсаторы с точками2.jpg
(238.51 KiB) Скачиваний: 83

Сначала подумал, может тут азбука Морзе работает :) . Но когда увидел, что сверху идут круглые точки, а внизу прямоугольные - передумал. Тем более эти точки встречаются не в ряд друг за другом (экземпляры 7,8,9,10,11,12,15,16,17), но и в сочетании с буквами I и L (экземпляры 1,13,14). На экземплярах 2,3,5 совсем мало точек, а на экземпляре 4 их нет совсем, но стоит буква А. Мысль о том, что в этих точках зашифровано напряжение отпала когда увидел экземпляр 6. Вольтаж скорее всего определяется по даташиту по размерам конденсаторов.
Предположение о том, что точки нужны для "прицела" нанесения маркировки, тоже отпало, глядя на экземпляры 2,7,13.

Так все же, что производитель маркирует этими точками? Есть соображения или познания в этой точечной маркировке?
Единственное, что приходит на ум это кодировка партии конденсаторов. Если одинаковые рисунки из точек, значит из одной партии конденсаторы (экземпляры 7,8,10,11,15,17).

Re: Интересные корпуса и маркировки

Чт июл 06, 2023 13:36:57

Точки обозначают напряжение. Но внятной расшифровки я так и не нашел, у меня куча таких конденсаторов и я считаю, что они на 50В. На таких же на 100 или 250 кстати вольты пишутся.

Re: Интересные корпуса и маркировки

Пт июл 07, 2023 09:16:42

Martin76 писал(а):Точки обозначают напряжение. Но внятной расшифровки я так и не нашел, у меня куча таких конденсаторов и я считаю, что они на 50В. На таких же на 100 или 250 кстати вольты пишутся.

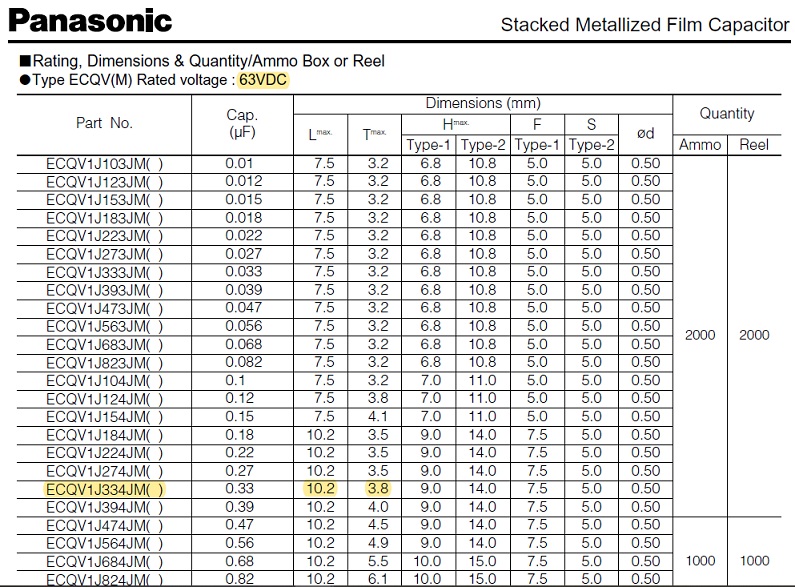

Вы частично правы, что конденсаторы на 50 В, 63 В, 100 В. Я нашел описание у Panasonic. Это конденсаторы типа ECQV (все экземпляры кроме 4,5,15,16,17).
1,2,3,7,8,9,10,11,12 экземпляры.jpg
(227.65 KiB) Скачиваний: 66

6 экземпляры.jpg
(217.2 KiB) Скачиваний: 48

13,14 экземпляры.jpg
(228.91 KiB) Скачиваний: 51


16 и 17 экземпляры в описании не встретились.
15 экземпляр слишком тонкий (возможно рассчитан на более низкое напряжение чем 50 В).
4 и 5 экземпляры слишком тонковаты, хотя в даташите указаны максимальные габаритные размеры.

Еще нашёл интересные статьи Виктора Чистякова про конденсаторы Panasonic https://www.compel.ru/lib/126486
Но про точки и тире ничего не пишут :) Кто-то же их придумал и возможно даже запатентовал :)

Re: Интересные корпуса и маркировки

Пт июл 07, 2023 12:16:26

Хорошие конденсаторы, маленькие и разнообразные номиналы, много их стояло в старых видиках и теликах, я их часто использую. Кроме Панасоника их много кто еще выпускает, продаются на Али так же, покупал как то редкий номинал 390нФ.

Re: Интересные корпуса и маркировки

Чт авг 03, 2023 13:27:33

Добрый день. Подскажите пожалуйста, это КД105Д ?
(183.47 KiB) Скачиваний: 68

Читаю по описанию должна быть зеленая полоса со стороны анода.
Маркировка КД105.jpg
(135.69 KiB) Скачиваний: 47

На практике наоборот получается со стороны катода. При прямом подключении (как на первом фото) сопротивление около 2 кОм, при обратном - бесконечное. В остальном вроде совпадает.

Попробовал на другом "проверенном" диоде, у которого точно полоска - это катод. Результат такой же. Получается, что стрелочный мультиметр в режиме омметра все инвертирует (т.е. нужно к АНОДУ диода прикасаться минусовым щупом, а к КАТОДУ - плюсовым щупом.)

Тогда все встает на свои места. Вопрос можно считать разрешенным.

Re: Интересные корпуса и маркировки

Чт авг 03, 2023 20:20:07

Я давно забил на цветовую маркировку диодов (и не только), какими бы интересными они не были и доверяю только тестеру, который не обманет. Был свидетелем, когда монтажницы на конвейере перепаивали наоборот диоды на партиях готовых плат и таких случаев увы было достаточно, чтобы меня научить.
П.С.: Чего стоит маркировка хотя бы КД522, которых (маркировок) такое количество, что паяю их только после проверки полярности тестером.

Re: Интересные корпуса и маркировки

Чт авг 17, 2023 12:44:01

Добрый день. Попался пленочный конденсатор.
(221.81 KiB) Скачиваний: 61

Емкость 2,2 нФ, а вот напряжение у него 1,2 кВ (маркировка 1K2)? Я верно мыслю?
У другого подобного конденсатора вместо 1K2 стоит 630. Это на 630 В.

И еще вот две детальки непонятные.

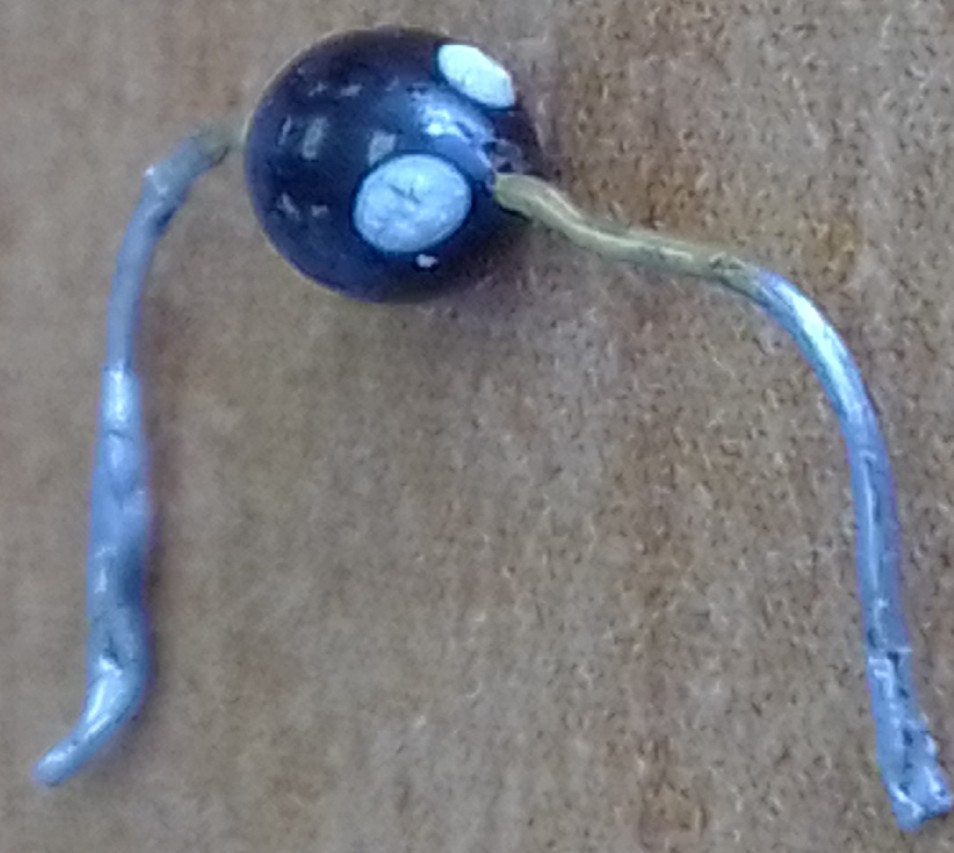

Одна видимо варикап. Черный корпус, две белых точки. Ножки позолоченные.
(117.78 KiB) Скачиваний: 57

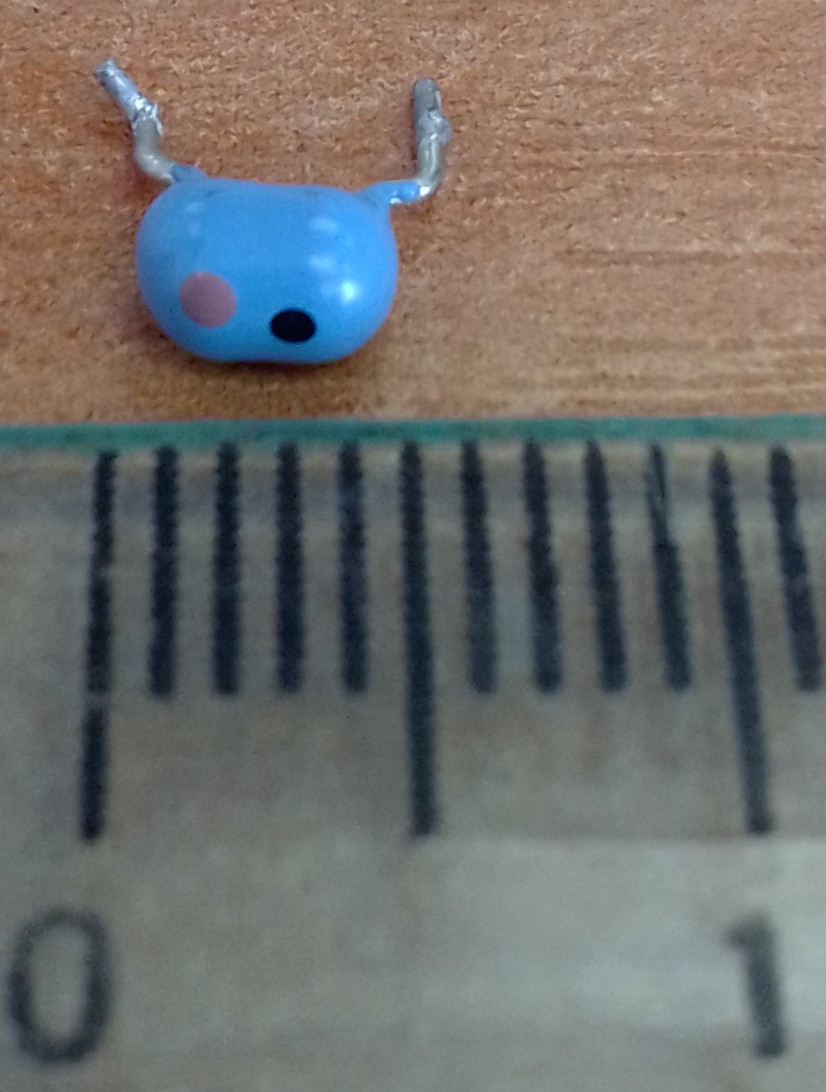

А другая - дроссель. Одна черная точка, вторая светло-коричневая, с боков точек нет.
(141.26 KiB) Скачиваний: 55

Re: Интересные корпуса и маркировки

Чт авг 17, 2023 21:52:01

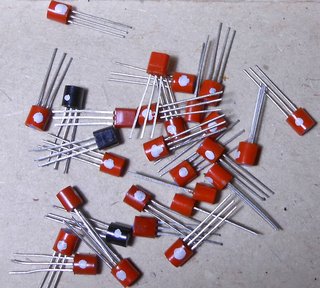

Очень редкие КТ503Д в красном пластике как КТ315

Re: Интересные корпуса и маркировки

Ср авг 30, 2023 12:15:35

Попались два конденсатора КСО-5.
КСО-5 6200.jpg
(249.38 KiB) Скачиваний: 54

Оба я так полагаю на 6200 пФ. Один группы Г (он толще), другой группы Б (он тоньше).
Согласно таблице на конденсаторы КСО-5 толщина конденсаторов до 3300 пФ должна быть 6,5 мм, более 3300 пФ - 9 мм.
Получается, что конденсатор группы Б неправильно маркирован?
Что самое интересное у тонкого конденсатора погрешность +-5% и я так понимаю год выпуска 65 (т.е. более ранний наверное), чем у толстого конденсатора.
И еще интересно, что у тонкого конденсатора емкость написана не пф и не пФ и даже не pF, а . Чтобы никто не догадался :))

Интересно, что покажет тестер.

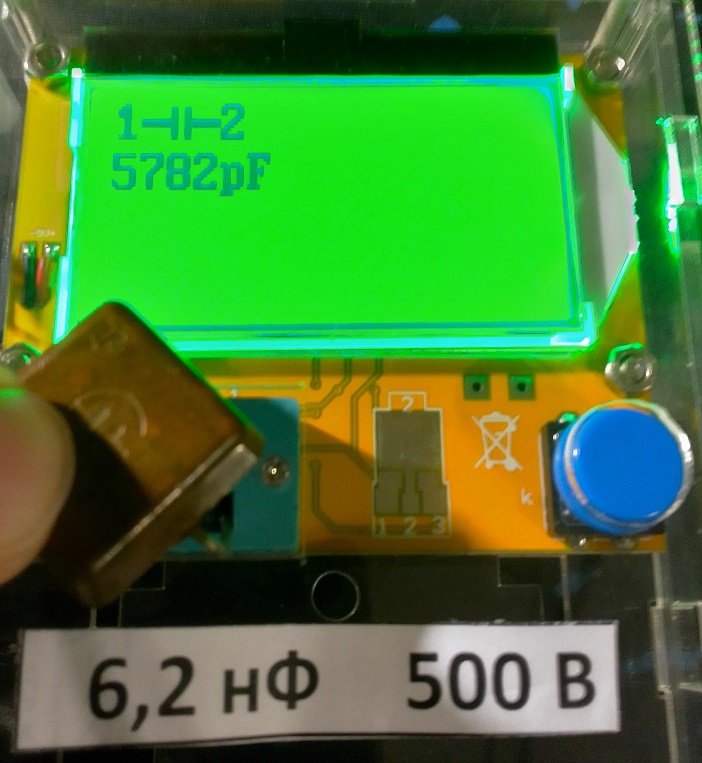

Протестировал.
(158.48 KiB) Скачиваний: 39

(154 KiB) Скачиваний: 37

Тонкий показал 6387 пФ (это 3% погрешность) вполне соответствует, а толстый наоборот показал меньше - 5782 пФ (это уже 6,7%).
Последний раз редактировалось BeatMaster Чт авг 31, 2023 09:16:00, всего редактировалось 1 раз.

Re: Интересные корпуса и маркировки

Ср авг 30, 2023 12:25:21

пф, конечно же.

Re: Интересные корпуса и маркировки

Ср ноя 29, 2023 12:58:26

Попались мне еще вот такие детальки.
https://img.radiokot.ru/files/151298/3b1cvnt7e5.jpg Не то резисторы, не то предохранители какие-то, но маркировка на них вроде указывает на первое.
Идут буквы W J, а во второй строке Омега (видимо указывает, что это в Омах).

А вторая деталька - "гребенка". https://img.radiokot.ru/files/151298/3b1cvok2g9.jpg По ней ничего не нашел ни по фото, ни по названию. 8 контактов. Прозвонил контакты - точно не сборка сопротивлений.

Подскажите, кто знает, что это за детали?

Re: Интересные корпуса и маркировки

Ср ноя 29, 2023 23:41:50

BeatMaster писал(а):А вторая деталька - "гребенка". https://img.radiokot.ru/files/151298/3b1cvok2g9.jpg
Это может быть сборка конденсаторов-
https://texmaster-club.ru/2020/05/21/%D ... %B0%D1%85/
Вложения
С сборка.JPG
(56.51 KiB) Скачиваний: 232

Re: Интересные корпуса и маркировки

Чт ноя 30, 2023 00:52:37

BeatMaster писал(а):Не то резисторы, не то предохранители какие-то, но маркировка на них вроде указывает на первое.
Идут буквы W J, а во второй строке Омега (видимо указывает, что это в Омах).
1Ватт 1 Ом 5% как написано, так и нужно понимать, чаще они пр-ва Матсушиты , но на этих значка нет.

Re: Интересные корпуса и маркировки

Чт ноя 30, 2023 08:34:15

Martin76, все гениально просто :) Спасибо.
АлександрЛ, попробую емкость померить между контактами. Может и правда сборка конденсаторов. Спасибо за подсказку.

Re: Интересные корпуса и маркировки

Пт июл 19, 2024 13:26:27

Это резистор? Судя по маркировке он должен быть 150 Ом или это дроссель? https://img.radiokot.ru/files/151298/3i69ugg1zn.jpg

Re: Интересные корпуса и маркировки

Пт июл 19, 2024 17:12:26

индуктивность.у меня таких полно с такими разными полосками. если не жалко поточи и увидишь провод.

Re: Интересные корпуса и маркировки

Ср авг 21, 2024 16:01:05

Тогда какая по маркировке должна быть индуктивность? Три полоски: коричневая, зеленая, коричневая.

Re: Интересные корпуса и маркировки

Ср авг 21, 2024 16:37:22

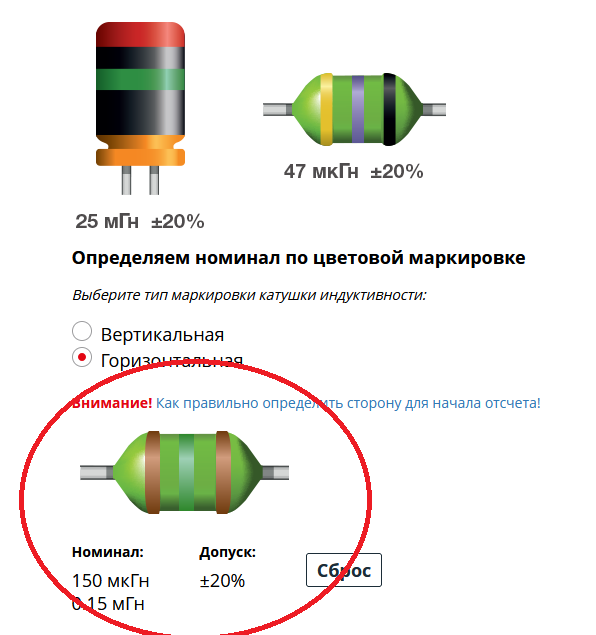

какая по маркировке должна быть индуктивность? ....... коричневая, зеленая, коричневая.

Вот:
И вот "калькулятор"-
https://www.chipdip.ru/calc/inductor-ma ... &b2=5&b3=1
Вложения
(55.12 KiB) Скачиваний: 69
