Шаговый двигатель

[kurt]

есть 2х фазный шаговый двигатель
есть микруха для его управления
TA8435H - PWM chopper type bipolar stepping motor driver

вот схема
http://pic.ipicture.ru/uploads/081011/ITTMZvU5uq.jpg

мне непонятно что нужно подавать на CPU / IO

[1995kenny]

Судя по всему, туда нужно подключить микроконтроллер или процессор

[tych]

TA8435H - PWM chopper type bipolar stepping motor driver
непонятно что нужно подавать на CPU / IO

Даташит скачайте на TA8435H

[Dr. Alex]

А если попробовать напрямую к LPT порту, самое простое решение. Програмку написать - и всё. Ну а если автономная схемка нужна, тогда микроконтроллер...

[Владимир К.]

Судя по даташиту ее можно и без контроллера подключить.
Переключателей куча и генератор 15-80КГц нужен, ну и питание ессно небходимо. Да и кондючек посчитать треба.

[Паятель]

А переключатели вовремя дёргать он ручками будет?

[Владимир К.]

Смотря куда он его применить хочет. Enable и Reset часто дергать не надо, реверсом управлять можно и ручками.

[kurt]

а где на схеме тактовый генератор ? я почему то был уверен что микруха самодостаточна ...

вот эти контакты CW/CCW я так понимаю сигнал крутить двиг в разные стороны ? тоесть их необходимо просто замкнуть что бы инициализировать ?

просто если так то мне проще подавать на обмотки двигла поочередно ток с нужной частотой. интересно такой способ прокатит ?
и как понять какие провода от какой катушки в двигле ?

[Dr. Alex]

Даташит посмотри и узнаешь нумерацию обмоток

[Владимир К.]

6,7 вывод. На 4-ой странице мануала есть таблица назначения выводов.

[kurt]

имеем такой вот двиган
никаких дадашитов найти на него неудалось
как мне узнать схему его подключения ?

[Skorch]

Это униполярный двигатель.
Красный - начало 1 обмотки;
Синий - начало 2 обмотки;
Белый\ Красный - конец 1 обмотки;
Белый\ синий - конец 2 обмотки;
Белый - объединенные средние точки обмоток.

Схема включения по ссылке http://www.radiokot.ru/lab/controller/22/
будет такая :
Красный - L1;
Синий - L2;
Белый\ Красный - L3;
Белый\ синий - L4;
Белый - + питания.

[overseer]

У меня возник вопрос об управлении двигателем от винчестера (см фото). Винт старенький, не больше 40 Гб.
Так что не уверен что он крутился в 7200., скорее всего 5600рпм
Второй день путешествую по инету в поисках инфы, но результат = 0
Все дело в том, что то схемы не рабочие, то двигатель не того типа. и т.д.
В довесок есть огромный минус – я не чайник, но и не профессионал в проектировании
различных устройств. А все-таки хотелось бы примостить управление к нему и применить в хозяйстве))
Буду благодарен, если поможете с проектированием контроллера (драйвера)

PS инфы по движку не нашел...

[overseer]

забыл фотки скинуть. исправляюсь

Вложения


(25.65 KiB) Скачиваний: 2012


(152.26 KiB) Скачиваний: 1584

[Brigadir]

А все-таки хотелось бы примостить управление к нему и применить в хозяйстве))
Буду благодарен, если поможете с проектированием контроллера (драйвера)

В хозяйстве он вряд ли пригодиться. Слабенький больно и высокооборотный, и электроники к нему требуется много. Проще разобрать детскую игрушку и вытащить оттуда мотор постоянного тока. В винтах и Сидюшниках свои требования к приводу: скорость и стабильность оборотов, и малая высота мотора(иначе не засунуть в корпус). А мясорубку крутить или дрова пилить другие моторы нужны, к сожалению. Увы... выброси его и забудь.

[Brigadir]

Судя по даташиту ее можно и без контроллера подключить.
Переключателей куча и генератор 15-80КГц нужен, ну и питание ессно небходимо. Да и кондючек посчитать треба.

P.G. на картинке = генератор импульсов(прямоугольных). Частота генератора=частоте вращения вала(максимальная частота оговорена в даташите). Ну а остальное согласно логике работы исполнительного механизма(требует контроллера или компутера с прогой). А вообще: да ну их к лешему эти шаговики. Если заняться нечем - вперед, к экспериментам.(этот привод мне напоминает забивание гвоздя дорогостоящим микроскопом). Где то без шаговика никак(точный привод с точной механикой), но простому смертному он дорого обходиться(ту же точную механику кто сможет сделать?)

[overseer]

хотелось из него или часы сделать на светодиодах с эффектом "Мираж" или небольшой вентилятор...и там и там нужны высокие обороты (для часов это наиболее важно.от этого зависит четкость картинки), или еще чего-нить подобное

да и жалко, когда у тебя валяется МИНИАТЮРНЫЙ ВЫСОКООБОРОТИСТЫЙ и ЛЕГКИЙ рабочий двигатель, а ты его даже запустить не можешь..

[asad50]

Шаговики высокооборотистыми не бывают.

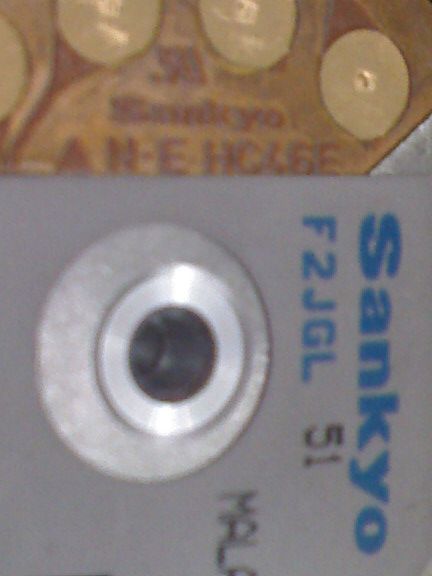

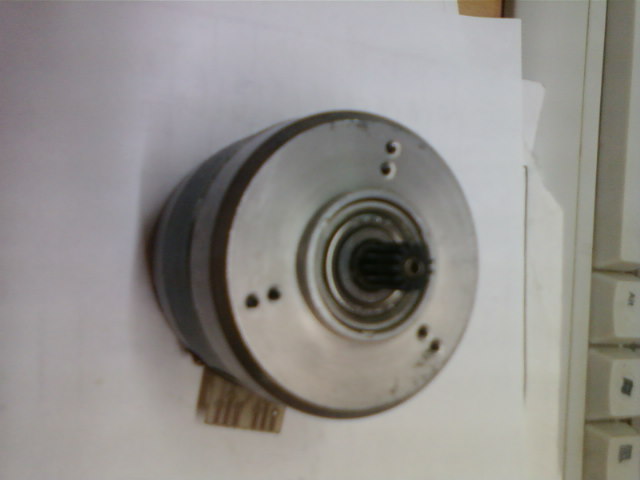

Попался вот такой моторчик.
Кто видел может скажет что это такое.
Сразу говорю 3 обмоточный биполярник.

Вложения


(37.31 KiB) Скачиваний: 1417


(29.75 KiB) Скачиваний: 1415

[overseer]

ну тогда может не шаговый. двигатель из старого винчестера. вроде 5400 об/мин
это скоростной как-никак движок... вот мне надо на него схему управления...

[Brigadir]

Шаговики высокооборотистыми не бывают.

Сразу говорю 3 обмоточный биполярник.

1 - не шаговик
2 - уверен, что биполярный? униполярные имеют как правило две обмотки со средними выводами(потому и по 3 вывода на плате). Прозвони - убедись.
