Что бы еще такого сделать?... Предлагайте! Обсудим все!!!
Ответить

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Сб ноя 13, 2021 21:49:45

Секунды учитываются при установке времени в часах на BGM22 (там используется программный RTC), но доли секунд нет, они всегда 0. Точность в 1-2 сек в бытовых часах мне не нужна совсем, как и сами секунды на дисплее показывать.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Сб июл 23, 2022 06:40:08

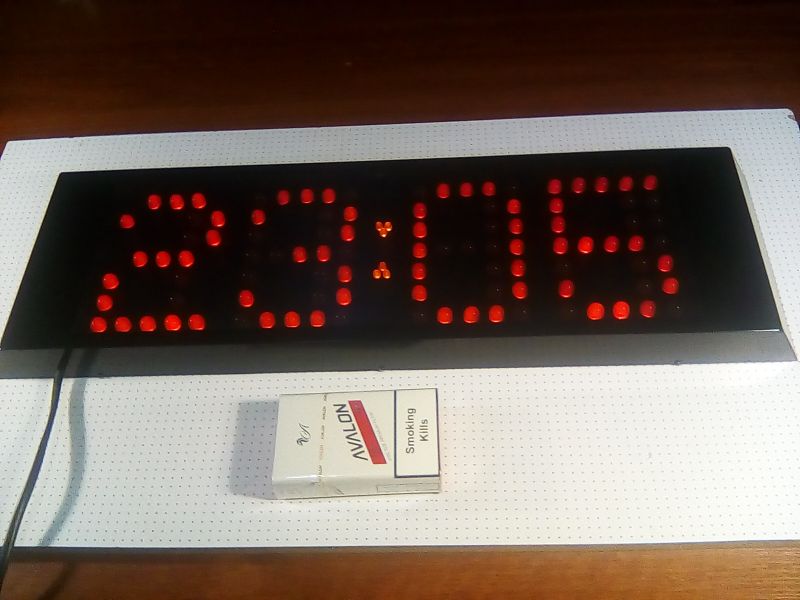

Часы на раритетных дешифраторах К155ИД8 и оранжевых светодиодах 10 мм.Настенные.

Изображение Изображение Изображение Изображение
Схема на 176 и 561 серии.Питание трансформатор на одно напряжение + ИБП на 5 вольт.
Корпус.Основание - оргстекло.Крышка - оцинковка.Стекло - из дохлой LED матрицы.
Высота цифр - 110 мм. Толщина корпуса - 30 мм.
Потребление - около 4 VA

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Сб июл 23, 2022 10:52:30

Красивое

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Сб июл 23, 2022 12:13:15

>Часы на раритетных дешифраторах К155ИД8
про цифры на фотках нет 6 и 9.
7,3 - красивые, а 4 не очень..

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Сб июл 23, 2022 22:28:09

Изображение Изображение
sa-ta, у Вас странная претензия при цифру 4.
Она к кому?К разработчикам микросхемы 40-ка летней давности? Какая им цифра 4 понравилась,такую и сделали. И наверняка имели на это свои соображения,нам не известные

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Вс июл 24, 2022 12:14:32

Такие хорошо бы смотрелись в каком нибудь офисе.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пн июл 25, 2022 16:54:12

>sa-ta, у Вас странная претензия при цифру 4.
я разве выражал претензию ? вроде речь шла о сугубо моем мнении.
допускаю, что они были художниками и так видели :)
offtop:
сама микросхема уникальная - без аналогов. вроде в Тбилиси их изобретали ( ид8, 9 и что то двухзначное). купить как то не получилось самому..где находилось просили дорого.
в свое время удалось урвать по паре штук РЕ21-24 под полную матрицу 5х7 - ждут своего времени.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Вт июл 26, 2022 02:07:36

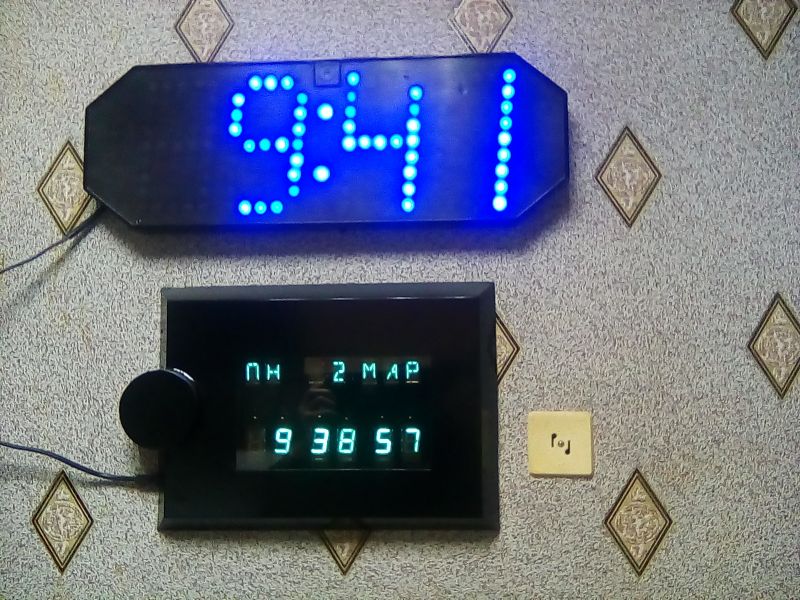

На ИД9 часы тоже есть.

Изображение Изображение Изображение
Тут цифра 4 другая.
А вот для АЛС340 схема на ПЗУ. Схему не сам разрабатывал.
РЕ для двух штук мелких индикаторов слишком монструозны,да и полный комплект не нашёл.Изображение
А вот двухзначную знаю только КПР014 для индидикатора ИЛЦ1-1/7 ,который полуторозначный,единица+ цифра.Но она не ТТЛ.Может уточните про двухзначную микросхему дешифратора

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Вт июл 26, 2022 02:31:07

Борисович писал(а):А вот двухзначную знаю только КПР014 для индидикатора ИЛЦ1-1/7 ,который полуторозначный,единица+ цифра.Но она не ТТЛ.

У неё питание 12 вольт, это чисто телевизионная система ДУ, в конце 80-х у нас много чего такого разрабатывали, что потом "загнулось"
http://www.155la3.ru/datafiles/kpr014.pdf
Если я правильно понял, то входы 13, 14, 15 и 16 это "двоичные", ну, и, индикация, либо от 1 до 16, либо от 0 до 15.. а вероятнее всего- от 1 до 14 (у микросхемы 14 выходов на управление настройками на ТВ каналы). :dont_know:

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Вт июл 26, 2022 04:39:40

АлександрЛ,
А такая микросхема есть и индикатор тоже.
Может когда и опыты проведу.Там судя по описанию кроме цифрового режима индикации имеет место ещё и линейный.Занятно узнать,что это такое.
А может и до часов дойдёт.Типа таких

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пн окт 10, 2022 11:58:02

Доброго дня!

Нашел в закромах такой ЖК экран на 6 символов
примерную цеколевку набросал...
не запускаются че-то....как мне их правильно подключить к 174ИЕ4(ИЕ3) через 176ИЕ12?

Добавлено after 9 minutes 18 seconds:
есть схема из даташита....вот откуда взять эти 60Гц?
Вложения
(4.3 KiB) Скачиваний: 92
(165.93 KiB) Скачиваний: 89
(144.64 KiB) Скачиваний: 84

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пн окт 10, 2022 12:26:56

На 6-й ноге должна быть частота

https://forum.cxem.net/uploads/monthly_ ... 698414.png

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пн окт 10, 2022 14:33:07

не. 6 нога это 2Гц. используется для установки.
мне нужен узел на диодах, который формирует меандр 128Гц.
Спасибо за наводку!!!! буду пробовать

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пн окт 10, 2022 17:06:06

На 6-й ноге ИЕ3, ИЕ4

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Вт окт 11, 2022 16:50:04

нашел индикатор! вот только документации на него нет....
https://www.quartz1.com/price/model.php?akt=6516.00

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пт фев 17, 2023 12:27:54

Фотки, видео и описание чуть позже.

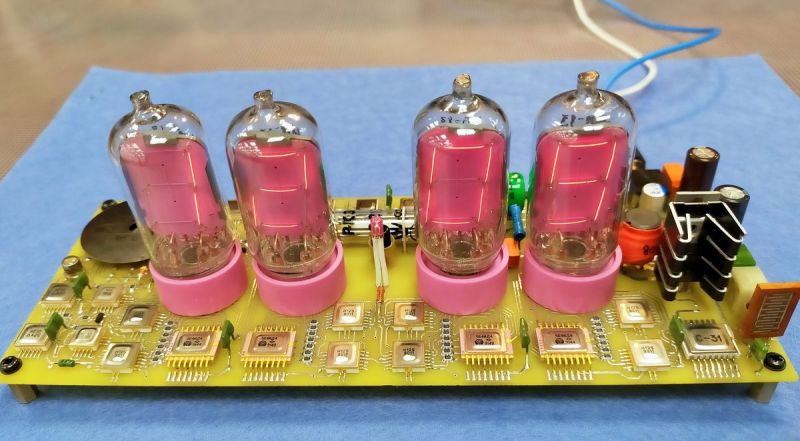

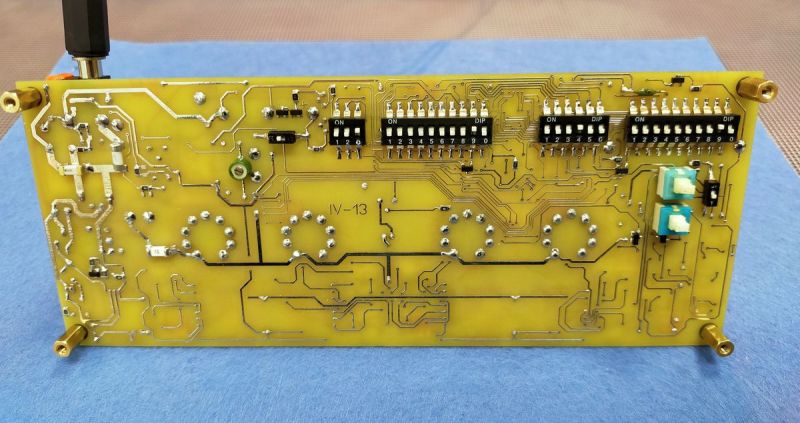

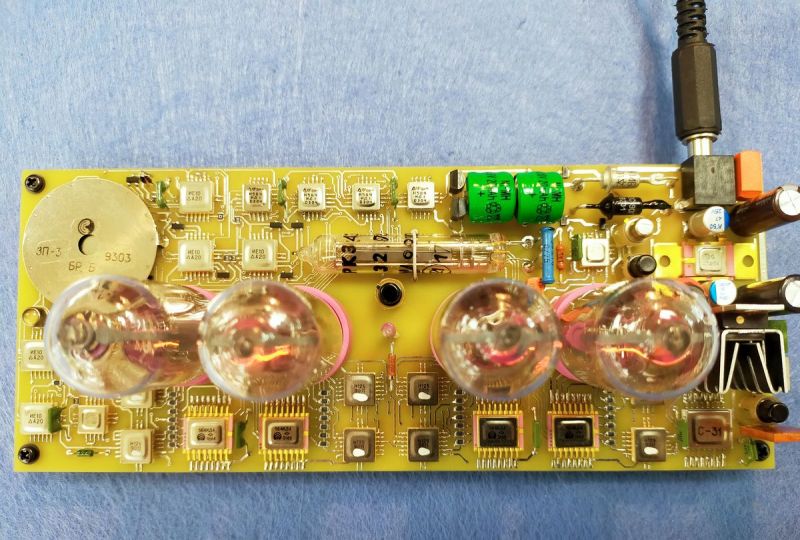

Часы с будильником на ИВ-13 и логике 564 в корпусах Н04.16-1 и Н02.14-1


Изображение Изображение Изображение
Последний раз редактировалось AirCat Пт фев 17, 2023 12:59:46, всего редактировалось 1 раз.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пт фев 17, 2023 12:35:00

нашел индикатор! вот только документации на него нет....

Распиновка этого индикатора вызванивается "на ура", если, конечно, вы умеете работать с ЖК индикаторами.. :))
Есть другая проблема, этого индикатора в Кварце - НЕТ В НАЛИЧИИ!!

Когда я брал их в Кварце, ещё в 2019 (кажется) году, там было всего 5 индикаторов, из них, как минимум два были "битые"..

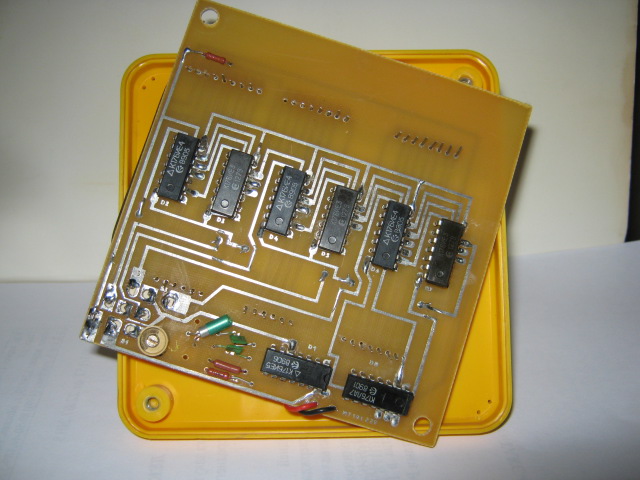

Собирал лет 40 назад, выпускался такой набор:
Изображение Изображение Изображение
Последний раз редактировалось АлександрЛ Пт фев 17, 2023 12:39:24, всего редактировалось 1 раз.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пт фев 17, 2023 12:37:58

AirCat,
Часы круто.
А что там сильно много выключателей делают?

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пт фев 17, 2023 12:48:13

Переключателями устанавливается время страбатывания будильника и в другом режиме первичное время установки часов. + отдельными громкость пищалки, отключение АКБ, если часы нужно выключить на долгое время, кнопка установки времени и вкл/откл будильника.

Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах

Пт фев 17, 2023 14:38:34

нашел индикатор! вот только документации на него нет....

Распиновка этого индикатора вызванивается "на ура", если, конечно, вы умеете работать с ЖК индикаторами.. :))
Есть другая проблема, этого индикатора в Кварце - НЕТ В НАЛИЧИИ!!

Когда я брал их в Кварце, ещё в 2019 (кажется) году, там было всего 5 индикаторов, из них, как минимум два были "битые"..

Собирал лет 40 назад, выпускался такой набор:
Изображение Изображение Изображение


вызвонить не проблема....начал паять - посыпались выводы...такая вот печаль
