Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вс авг 05, 2018 18:37:11

заказал и получил полностью готовый комплект. Посчитал, что для меня проще и быстрее купить готовый инструмент, чем собирать конструктор самостоятельно (опыта такого уровня у меня нет).
Изображение Изображение Изображение Изображение Изображение

Что пришло - видно на фото (аккумулятор под дисплеем). Качество изготовления (и самого тестера и корпуса) просто замечательное.
Мои благодарности alcxa и рекомендации.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Ср авг 15, 2018 16:05:24

Интересует такой же комплект.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Чт авг 30, 2018 05:02:00

Спасибо, Александр.
Получил полностью собранный комплект. Исполнение на 5 с плюсом. Комплект как на фото.
Все отлично работает. Очень адекватное общение, быстрая отправка. Рекомендую.

Изображение]

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вт сен 25, 2018 11:17:00

Сделал наклейки на корпус, собрал в готов виде, вот что вышло.
сверху
(113.53 KiB) Скачиваний: 1230

снизу
(149.45 KiB) Скачиваний: 1393

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вт сен 25, 2018 12:03:04

а можно перечислить функционал платы? а то столько элементов на ней. чем отличается от тестера маркуса стандартного?

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Сб фев 16, 2019 05:27:33

а можно перечислить функционал платы? ... чем отличается от тестера маркуса стандартного?
Большой графический дисплей и энкодер.
Питание от литиевого аккумулятора. Размер чуть больше пачки сигарет (т.е. карманный).
На плате разведен преобразователь напряжения для тестирования стабилитронов и узел для проверки кварцев,

В описании подробно расписаны программные отличия тестера собранного на atmega1284 от младших собратьев

UpDate:
Прошивка v804 для желтого энкодера (высотой 12.5 мм и желтым пластиком - которыми я комплектую платы)
Для нормального определения меги (если не определяется) в программматоре, необходимо крутануть энкодер на одну позицию или заменить резисторы R16, R21 (1кОм) на 2.2кОм 5%

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вт фев 19, 2019 09:50:53

Привет!

Какой корпус порекомендуете печатать для Rev A0.2C?
RC0 или RC1? В чем между ними разница?
На глаз вижу только, что RC1 шире в правой части.

И во сколько, примерно, обойдется его печать ABS пластиком.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пт апр 12, 2019 18:03:39

Какой корпус порекомендуете печатать для Rev A0.2C?
RC0 или RC1? В чем между ними разница?
На глаз вижу только, что RC1 шире в правой части.
Я печатал RC1, он чуть шире. Если паяете сбоку гребенку на плату - то она будет торчать из RC0, а из RC1 торчать уже не будет
И во сколько, примерно, обойдется его печать ABS пластиком.
100% заполнением вес 56 грамм (обычно берут 10-20руб. за грамм)

UpDate:
Прошивка v809 для желтого энкодера (высотой 12.5 мм и желтым пластиком - которыми я комплектую платы)
Для нормального определения меги (если не определяется) в программматоре, необходимо крутануть энкодер на одну позицию или заменить резисторы R16, R21 (1кОм) на 2.2кОм 5%

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пн июл 19, 2021 08:52:04

Спасибо,alcxa, за корпус! :beer:
Немного поработал надфилем и всё четко зашло!

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пн июл 19, 2021 21:20:54

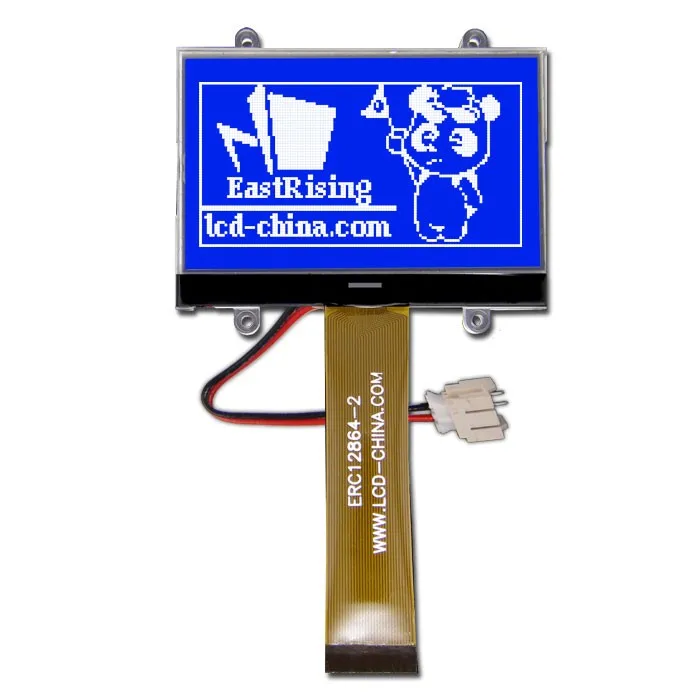

Доброго дня всем! Собрал плату Rev_A0.02C_m1284, проц мега644, дисплей ERC12864-2 (синий) наконец-то нашел. И на нем нет изображения - просто черное поле. Перепробовал все прошивки, что были для этого проца и варианта платы - на всех одинаково. Хотя перед этим пользовал дисплей черно-белый, но с вывернутой распиновкой и изображение было (зеркало, правда). Никто не подскажет или может поделится прошивкой для 644 меги и дисплея как на фото в сообщении Oracul'a.
Последний раз редактировалось snstak Пн июл 19, 2021 23:44:53, всего редактировалось 1 раз.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пн июл 19, 2021 23:00:16

Тут не смотрел?

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вт сен 07, 2021 06:49:55

Да оттуда, собственно, и начал, но дисплей был сначала на базе 7565, но с какой-то вывернутой распиновкой шлейфа, половина правильная, а другая навыворот. Долго не мог понять, потом разобрался и получил изображение, но зеркально и по вертикали и по горизонтали. Потом пришел-таки правильный дисплей, прошил тем же, что и раньше и на экране только темный фон с не очень хорошим контрастом и все. Сигналы по интерфесу бегают вроде нормальных уровней и по виду, но экран стоит в одной поре. Вот и думаю теперь, то ли дисплей виноват (не рабочий), то ли что-то не так с прошивкой.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пт сен 10, 2021 15:36:18

Скиньте файлы для печачи корпуса

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Пт сен 10, 2021 16:04:45

Скиньте файлы для печачи корпуса
невнимательно смотрим гугл диск, все там есть, в том числе и корпус

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Вс июн 26, 2022 08:54:46

Скиньте файлы для печачи корпуса
невнимательно смотрим гугл диск, все там есть, в том числе и корпус

Да, извеняюсь не увидел сразу. Уже печатаю.

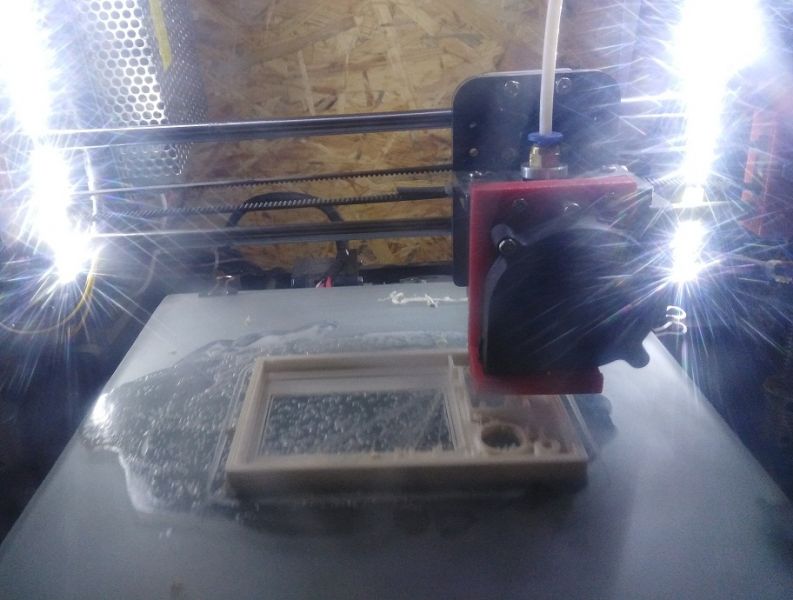

Вложения
(199.07 KiB) Скачиваний: 201

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Ср авг 31, 2022 07:00:47

Александр, спасибо. Получил плату Rev_A0.02C_m1284, работает. Сейчас откалибрую... И будет у меня два ТТ Rev_A0.02C_m1284. Один на работу отнесу, а то бывает таскаю туда-сюда- изза этого и заказал второй ТТ.
Первый собирал сам. Сейчас дешевле купить собранный выходит чем самому все закупать.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Ср авг 31, 2022 10:03:58

Александр, подскажите, что на данный момент доступно для заказа по этой теме?
В личку не могу писать.

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Ср окт 26, 2022 07:13:14

На текущий момент есть платки 4GSL и позолоченных адаптеров
ну и кой какие детальки еще остались, корпус могу распечатать

В личку сможете писать после трех сообщений или напишите админу для разблокировки

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Сб окт 29, 2022 20:28:26

Здравствуйте. Скажите никто не продает или где можно купить дисплей ERC12864-2, а то свой случайно уронил и он треснул. Теперь не могу найти

Re: Платки тестера ПП на Мега328 и Мега1284 собранные и голы

Сб ноя 05, 2022 21:35:51

где можно купить дисплей ERC12864-2
На предыдущей странице ссылка
Я тут покупал (до санкций)

Также нашел поиском на Али:
синий https://aliexpress.ru/item/32667657712.html
белый https://aliexpress.ru/item/32668302247.html
