Re: База дисплеев мобильных устройств

Вс фев 24, 2019 11:20:19

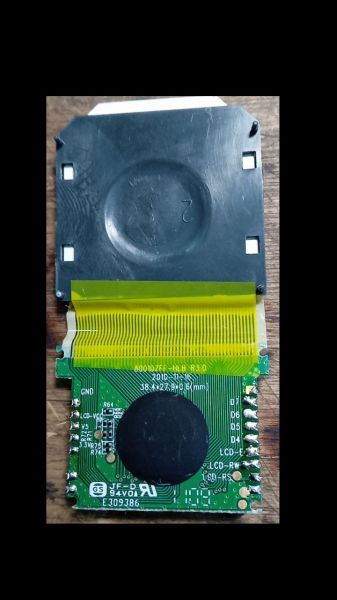

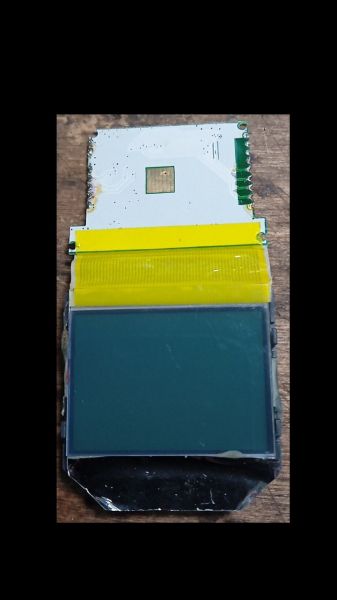

Здраствуйте.Есть дисплей отBQ Siemens.Может кто знает как его подключить к микроконтролеру.Светодиодные подключал а от мобилок не приходилось.Информации на него в интернете не нашел. Не могу добавить фото.Хочу добавить контролера на шлейфе нет.
Вложения
(255.5 KiB) Скачиваний: 963
(203.18 KiB) Скачиваний: 840
(245.5 KiB) Скачиваний: 714
(245.5 KiB) Скачиваний: 701
(198.81 KiB) Скачиваний: 722

Re: База дисплеев мобильных устройств

Ср июл 31, 2019 20:10:34

решено удалено

Re: База дисплеев мобильных устройств

Сб янв 18, 2020 16:27:05

Доброго времени суток!
Кто нибудь юзал дисплей от Sony C2305?

Re: База дисплеев мобильных устройств

Ср мар 11, 2020 19:58:10

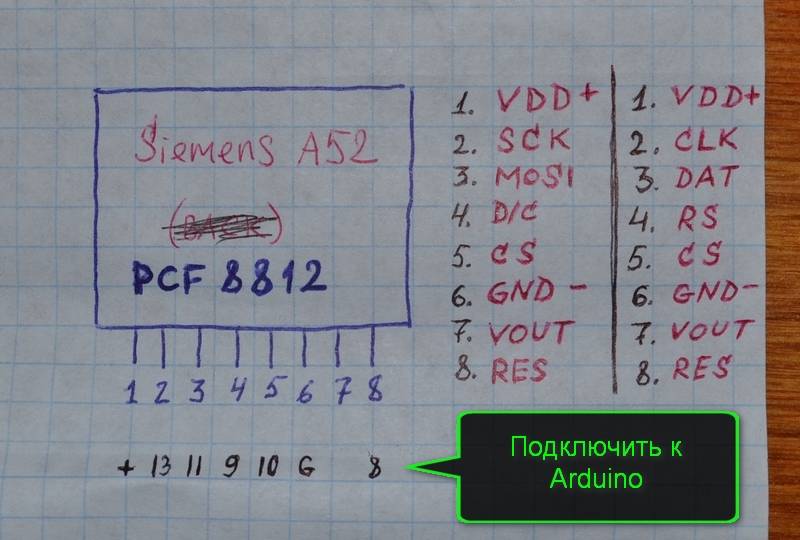

Siemens A52(PCF 8812) к Arduino

Re: База дисплеев мобильных устройств

Вс мар 15, 2020 17:47:35

Ищу инфу по такому

Re: База дисплеев мобильных устройств

Вс мар 15, 2020 18:17:19

Информации мало дали для поиска, укажите где такой стоял ( телефон или иное.) посмотрю в своих записках, может и найдётся что-то.

Re: База дисплеев мобильных устройств

Пн мар 16, 2020 20:48:41

Надписи на дисплее мало связаны с контроллером дисплея.
Обычно внутризаводское обозначение для конкретного изделия.
Больше информации будет от схемы устройства, да и пример индикации много разъясняет.

Re: База дисплеев мобильных устройств

Вс май 02, 2021 11:32:42

Подскажите LCD монохромный графический дисплей, аналогичный стеклу от Nokia 1202/1100..., но от производителя, как например продающиеся на алиэкспресс на контроллерах ILIxxxx цветные. 16x2 и подобные не интересуют.

Re: База дисплеев мобильных устройств

Вс июн 13, 2021 10:05:49

А чем знаменитый дисплей "Nokia 5100" не подходит?
И от производителя и монохромный.Изображение

Re: База дисплеев мобильных устройств

Вт июл 20, 2021 14:56:58

У кого ни будь есть распиновка дисплея SL007DC105FPC-V0, снял с планшета. Есть желание собрать не большой монитор с входом HDMI. С каким скайлером его лучше использовать. [img][img]https://img.radiokot.ru/files/144558/thumbnail/2kn2gfuyyz.jpg[/img][/img]

Re: База дисплеев мобильных устройств

Ср июл 21, 2021 11:51:50

Evgenii724, скорее всего там edp, а распиновку ты найдешь очень вряд-ли. Ищи матрицу с lvds если хочешь что-то маленькое собрать, так как скалер для edp и конкретно этой матрицы вряд-ли найдешь

Re: База дисплеев мобильных устройств

Вс янв 02, 2022 14:58:52

Может кто подскажет, какие еще старые цветные телефоны имели SPI дисплеи с паябельным шагом(кроме мелких шлейфов нокий) кроме симаков и моторол? Совсем здорово если 176x220 или 240x320. Просто есть неподалеку чувак, барыжит по 50-100руб старыми мобилками без аккумов, часто утопленников, думал набрать у него вместо того чтоб с алика оверпрайс в 2-3 раза брать.

Re: База дисплеев мобильных устройств

Вс янв 02, 2022 20:27:59

на первой странице есть ссылка LCD_Table.xls
Качайте ...выбирайте

Re: База дисплеев мобильных устройств

Вс июн 05, 2022 00:59:26

Доброго времени суток.У меня есть на руках два дисплея от Ulefone Metall и Jiayu J3(фото дисплеев имеются,но я не разобрался как их сюда загрузить).Хочу один из них использовать в маленьком проекте,но не смог найти ни где распиновку контактов.Есть ли такая информация или ссылка где посмотреть?

Re: База дисплеев мобильных устройств

Сб авг 06, 2022 17:21:20

День добрый всем!
Есть индикатор от МФУ Xerox M118, маркировка "LDA95R663JD".
Со схемой подключения разобрался, есть в севисмануале на МФУ-шку... питание 3v3, протокол SPI...
Особо не заморачиваясь взял кусок платы от принтера и зацепил все это к ардуине....
В поисках информации по контроллеру перебрал варианты из ардуиновской библиотеки u8g2.
Контроллер подал признаки жизни при настройках на IST3020...
Пишет текст, рисует... вот только не во всю ширину... справа случайный мусор...
Вот только ширина экрана в u8g2 для этого контроллера 192 точки, а у испытуемого 224 (обрезок)...
Может кто подскажет, где поковыврять библиотеку, чтобы запустить индикатор целиком...
Вложения
(57.9 KiB) Скачиваний: 126

Re: База дисплеев мобильных устройств

Сб авг 06, 2022 18:30:38

А самостоятельно написать отправку по SPI - никак? Ну или в библиотеке найти, где задается количество столбцов в строке. Потому что этот контроллер дисплея после того, как счетчик столбцов (по ширине) доходит до конца дисплея, он не возвращается назад, нужно принудительно установить столбец 0 и переключить страницу на следующую.
Поэтому в библиотеке следует искать двойной цикл с инкрементами страниц и столбцов. Там и изменить число столбцов со 192 на 224.
Даташит на контроллер: https://docs.yandex.ru/docs/view?tm=165 ... 26nosw%3D1

Re: База дисплеев мобильных устройств

Вс авг 07, 2022 21:12:12

Написать самому, конечно, можно... просто хотелось для начала понять, как это чудо чужой инженерной мысли работает...
Библиотеку я расковырял... теперь картинка во весь экран... :)
А вот подсветки у него нету...
Вложения
(111.02 KiB) Скачиваний: 158

Re: База дисплеев мобильных устройств

Пн авг 08, 2022 20:03:10

Добавил схему подключения, срисованную с платы... может кому пригодится...
Что интересно, на шлейфе индикатора и на плате первая нога находятся с разных сторон... :)
Вложения
(193.14 KiB) Скачиваний: 173

Re: База дисплеев мобильных устройств

Пн май 08, 2023 16:45:14

Приветствую всех в теме. Нужна информация по дисплею yh-0221g2002v0. Стоял в китайском телефоне Itel it2590.

Re: База дисплеев мобильных устройств

Ср авг 30, 2023 09:28:24

Здраствуйте есть дисплей с трубки стационарного телефона. Может кто знает на каком контроллере он работает?
Изображение Изображение
