Re: Мелкие вопросы по МК и ПЛИС.

Пт янв 27, 2023 06:55:26

Taras2003,
Существует схема для проверки работоспособности ОУ


Только для проверки 140УД1 нужно двухполярное питание. Например, от 2-х батареек "крона" ±9V.

Re: Мелкие вопросы по МК и ПЛИС.

Пт янв 27, 2023 17:51:50

Как проверить ОУ КР140УД1Б осциллографом

Проверить что? Работоспособность? Статические/динамические характеристики? Потребление?

Re: Мелкие вопросы по МК и ПЛИС.

Пт фев 03, 2023 16:36:25

Как считать/прошить микроконтроллер gms34140 ?
В даташите просто написано, что 4 ноги это инпут и непонятно что за программатор нужен.

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 07, 2023 16:29:33

Нашел вот такую штуку, не знаю что это, но оно на atmega8a-au.

Изображение Изображение

Подумал считать прошивку. Забавы ради.
Хотел уточнить, как подключить к программатору.
Я прозвонил и нашел пины с miso, mosi, scl, reset, это понятно.
Нужно ли подавать ещё и питание на мк?

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 07, 2023 17:55:27

Нужно ли подавать ещё и питание на мк?

конечно

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 07, 2023 18:00:11

Нужно ли подавать ещё и питание на мк?


Если МК российский, то ненужно. Российские без питания работают.

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 07, 2023 18:15:28

Нужно ли подавать ещё и питание на мк?


Если МК российский, то ненужно. Российские без питания работают.


Ааа. Спасибо. У меня китайский. Придётся 220 подать. Не знаю, если не заведётся, на работе 2 фазы попробую накинуть.

Re: Мелкие вопросы по МК и ПЛИС.

Чт фев 09, 2023 17:05:27

Это залоченный мк?

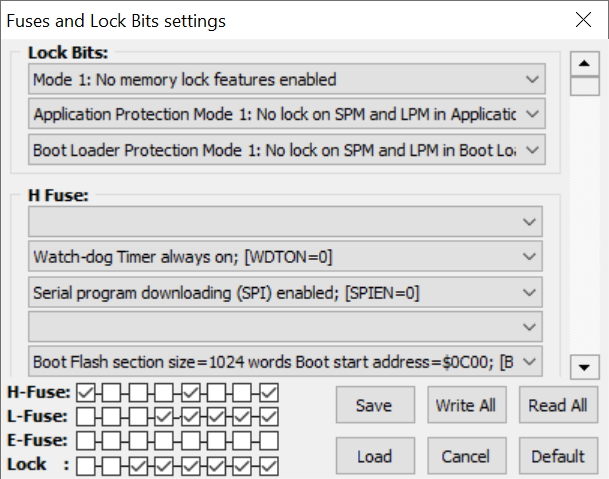

Я почитал про фьюзы, только не понял, галочка - это означает что это 1 или 0?

Изображение Изображение

Re: Мелкие вопросы по МК и ПЛИС.

Чт фев 09, 2023 19:55:59

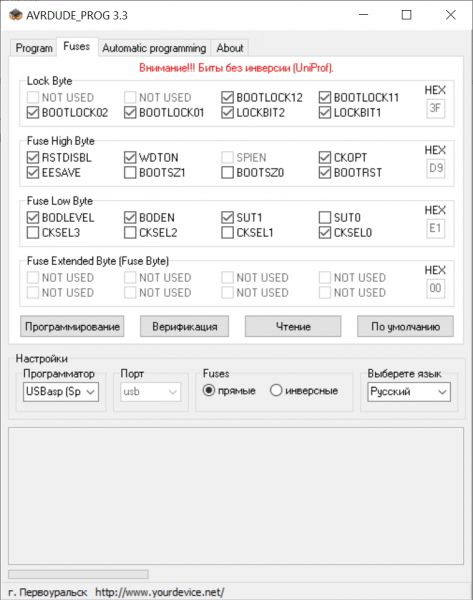

У вас на скрине есть бит SPIEN, вот по нему и нужно ориентироваться… он всегда запрограммирован (то есть лог 0)… к тому же написано, что фьюзы прямые… таким образом галки относятся к лог 1… это касаемо скрина аврдудапрог33…
Это залоченный мк?

Если бы знать к какому МК это принадлежит, то можно было бы сказать уверенно, а так гадать нет смысла

Ну и на будущее, калькулятор фьюзов в помощь...
http://fusecalc.mirmk.ru/

Re: Мелкие вопросы по МК и ПЛИС.

Чт фев 09, 2023 21:06:37

Это atmega8a-au.
Если фьюзы - это параметры настройки мк, и заключаются они в 2х байтах(старший и младший, я так понял это типа их последовательности друг за другом в отведенной области памяти мк), откуда тут 3й?
Калькулятор я уже находил, и он не дал ясности с lock.

Re: Мелкие вопросы по МК и ПЛИС.

Чт фев 09, 2023 23:34:17

Это atmega8a-au...откуда тут 3й?
Калькулятор я уже находил, и он не дал ясности с lock.

Третий регистр, как раз относиться к лок битам…
(72.3 KiB) Скачиваний: 25

и как видно из скрина они (биты) не установлены, точнее находятся по умолчанию. Про лок биты подробно можно ознакомится в даташите…
По поводу фьюзов скрина касаемо меги8… они относятся к заводской установке… тактирование от внутреннего генератора на частоте 1 МГц… контроль напряжения отключён…

Если не особо понравился тот калькулятор, можно использовать вот этот...
http://homes-smart.ru/fusecalc/

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 15:21:09

Какое быстродействие аналогового компаратора МК ATmega328P?

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 15:49:55

Типовое значение
Вложения
ATmega48...328 аналоговый компаратор.png
(12.78 KiB) Скачиваний: 46

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 15:51:54

akl,
Благодарю за информацию.
Это я так понимаю его собственное быстродействие.
А через какое время после аппаратного срабатывания компаратора выходной сигнал появится на ножке МК?

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 16:28:29

В этих камнях сигнал срабатывания ACO не выведен на пины. Как отработает программа, такое быстодействие и получится. Вот на соседнем форуме писал на днях.
http://forum.easyelectronics.ru/viewtop ... 99#p690399

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 16:55:59

Как отработает программа, такое быстодействие и получится.

Хотелось бы представлять себе порядок чисел. Это будут десятки микросекунд? Сотни микросекунд? Или сколько?

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 17:45:47

Для mega328 пришлось изменить код. Студия дает 8 циклов, т.е. для 1MHz 8мкс.
Код:
   SBI   DDRD,0   ;????? ????????? ACO
;   SBI   DIDR,AIN1D
;  SBI   DIDR,AIN0D
GO_ACO:
   IN   R0,ACSR
   SBRC   R0,ACO
   SBI      PORTD,0
   SBRS      R0,ACO
   CBI   PORTD,0
   RJMP    GO_ACO

Re: Мелкие вопросы по МК и ПЛИС.

Вт фев 28, 2023 17:51:38

akl,
Понял. Спасибо.

Re: Мелкие вопросы по МК и ПЛИС.

Ср мар 01, 2023 09:59:14

Собрал Ардуинку на макете:


И загрузил в неё вот такой код:

// 6 и 7 пины - входы компаратора.
// 5 пин - выход МК.

void setup(void) { pinMode(5, OUTPUT); }
void loop(void) { digitalWrite(5, ACSR & bit(ACO)); }

Оно то работает, но поскольку внутри МК стоит настоящий аналоговый компаратор, то вблизи порога переключения, он даёт отчётливый дребезг по выходу. Аж светодиод трясётся. И это нельзя никак исправить. :(
Вообще, МК кажутся привлекательным решением на все случаи жизни до тех пор, пока не начинаешь использовать их с реальными сигналами от реальных устройств и датчиков. В реальных схемах с аналоговыми сигналами, "в лоб" это ничего как надо не работает.
Последний раз редактировалось electroget Ср мар 01, 2023 10:54:52, всего редактировалось 1 раз.

Re: Мелкие вопросы по МК и ПЛИС.

Ср мар 01, 2023 10:35:47

electroget, "половина" ожидаемого ефекта дрезбега приходится на выбранный потенциометр. Там резистивный слой представляет собой свернутый резистивный провод, намотан на изолированный провод большого диаметра. Между двумя обмотками сопротивление изменяется не непрерывно, а ступенчато. Время назад часто использовал для подачи напряжения варикапа на напр. приемопередатчики.
Последний раз редактировалось veso74 Ср мар 01, 2023 10:45:44, всего редактировалось 1 раз.
