Re: Трассировщик TopoR.

Пн авг 13, 2018 19:37:04

Почему нет импорта с Протеуса?

Re: Трассировщик TopoR.

Сб сен 01, 2018 17:33:21

если я правильно понял, сейчас можно купить TopoR с гос.возмещением 60% стоимости, как эта процедура выглядит?

Re: Трассировщик TopoR.

Чт сен 12, 2019 16:50:19

Что значит "цепь"? Это количество соединений(выводов элементов) или связей между многими выводами элементов в одну "точку" (линию) на схеме?
Сколько ограничено "цепей" в бесплатной версии?

Re: Трассировщик TopoR.

Пт сен 13, 2019 15:10:03

Полагаю всё же, что цепь может соединять множество точек. Т.е. 125 цепей, это порядка 500, а может и более точек. Т.е. ограничение соизмеримо с бесплатным Дип Трэйсом. Так?

Re: Трассировщик TopoR.

Сб сен 14, 2019 15:06:59

Почему нет импорта с Протеуса?



смотрите http://kazus.ru/forums/showthread.php?t=37959

Re: Трассировщик TopoR.

Вт дек 24, 2019 01:35:37

https://github.com/igorpnk/ADtoTopor - скрипт для импорт-експорта файла платьй между Altium и Topor, без потеря данньйх, сохраняет даже 3Д посадочньйе тела.
Работает замечательно.
Писал его мой знакомьй товарищ.

Re: Трассировщик TopoR.

Сб дек 28, 2019 12:27:27

Altium, спасибо. Очень полезная вещь.

Re: Трассировщик TopoR.

Пн мар 02, 2020 08:55:34

https://github.com/igorpnk/ADtoTopor - скрипт для импорт-експорта файла платьй между Altium и Topor, без потеря данньйх, сохраняет даже 3Д посадочньйе тела.
Работает замечательно.
Писал его мой знакомьй товарищ.

ВЕЩЬ!

Re: Трассировщик TopoR.

Ср мар 18, 2020 16:16:26

Кто скажет, куда они запрятали изменение единиц ширины проводников? Стоит в настройках по умолчанию Мил, а хочу поменять на миллиметры.

Re: Трассировщик TopoR.

Вс июн 28, 2020 20:55:31

Здравствуйте.
Я задал подобный вопрос про Eagle но и тут на всякий случай задам вопрос.
Я импортирую из Eagle-TopoR проект.
Как сделать чтобы пады (pad) было на одной стороне проекта?
По умолчанию оно как в Eagle, с двух сторон платы, как редактировать из Eagle я не разобрался, может есть возможность редактировать Pad в TopoR?
Нужно чтоб в паде место распайки было с одной стороны, при этом отверстие осталась на своем месте...
Как это сделать не подскажите?
Спасибо.

Re: Трассировщик TopoR.

Пн июн 29, 2020 05:43:14

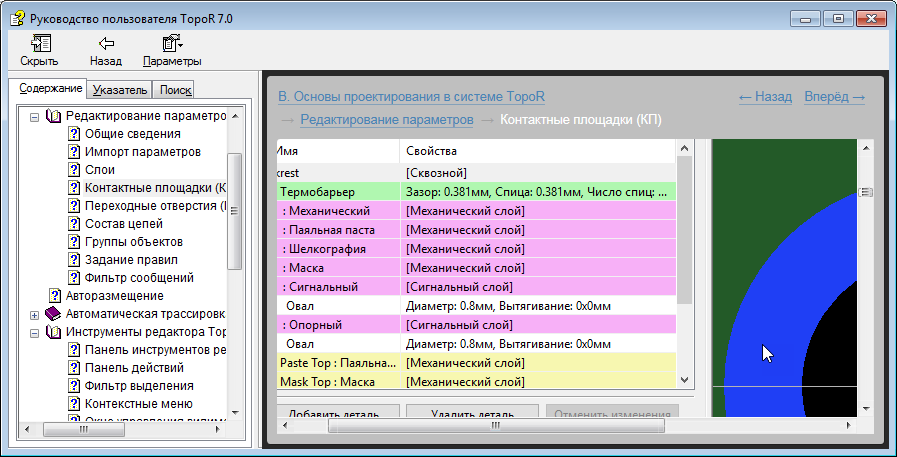

Возможность редактирования в TopoR контактных площадок есть. В редакторе контактных площадок удалите детали с опорного и сигнального слоёв, создайте деталь на нужном слое top или bottom, снимите галочку со свойства отверстия "металлизированное"

Re: Трассировщик TopoR.

Пн июн 29, 2020 09:17:53

BlackKilkennyCat, Спасибо, это просто потрясающе, что можно так делать в этом редакторе.

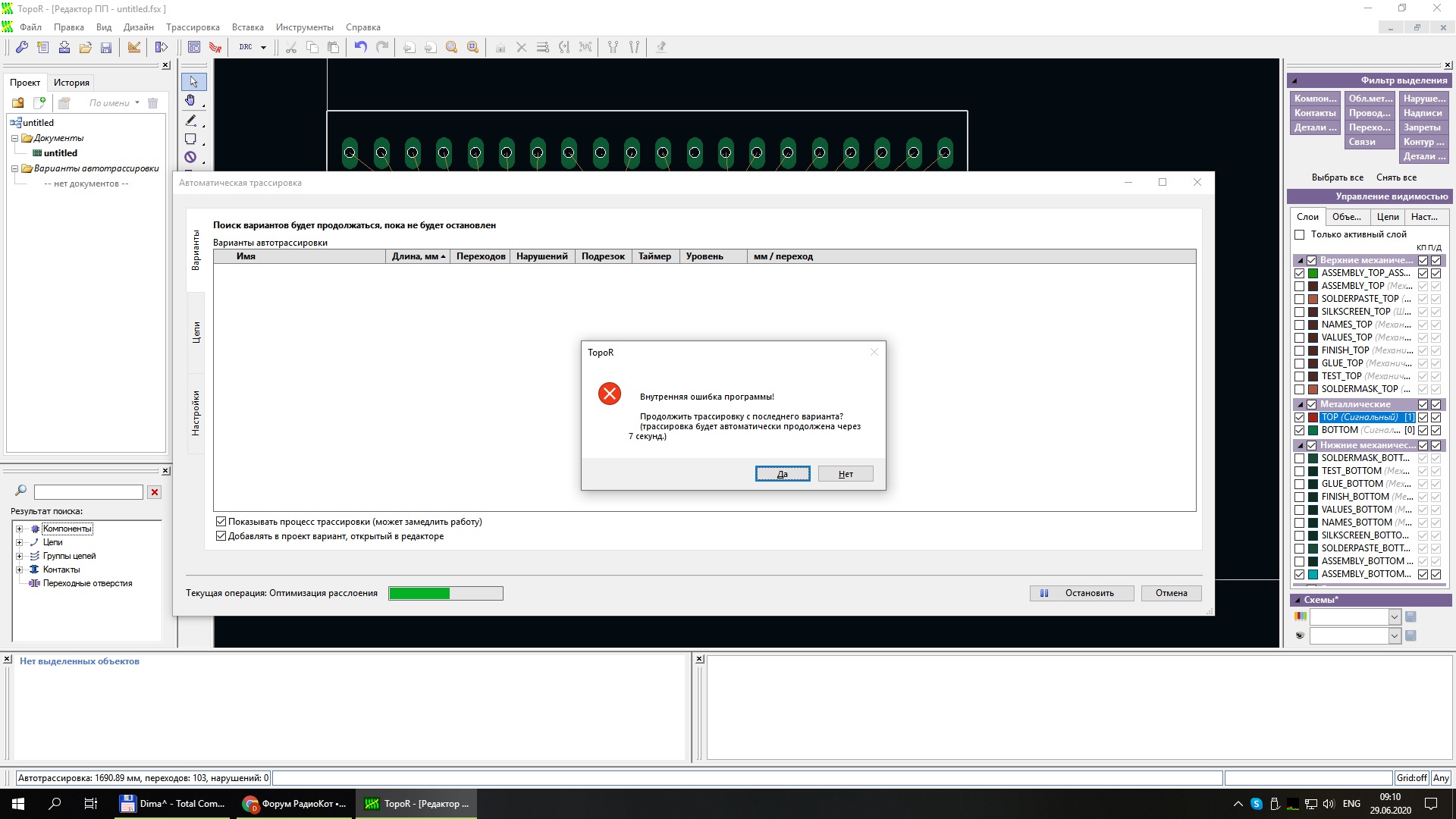

Но после проделанных изменений возникла ошибка трассировки:

UPD:

Ошибка не возникает если оставить у всех падов включенную птичку для параметра "Металлизированное".
Но тогда идет разводка от этих "металлизированных областей" на другой стороне, а так не должно быть.
Баг?
Вложения
Teensy++2.0.zip
(10.77 KiB) Скачиваний: 330

Re: Трассировщик TopoR.

Пн июн 29, 2020 11:30:46

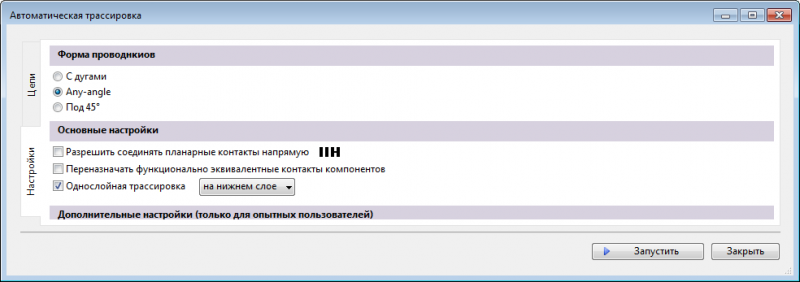

Нет, не баг. Надо просто не стесняться изучать программу, хотя бы просто перебором всяких кнопочек, вкладок и прочего.



Замечу, что ширина дорожки/зазор 0.2/0.2 на некоторых заводах может вызвать удорожание, рекомендую 0.25/0.25
Отступ маски можно и поменьше, я делаю 0.05

ну и подобные платы вручную разводятся быстрее и лучше, чем автомат

Re: Трассировщик TopoR.

Пн июн 29, 2020 11:44:30

BlackKilkennyCat, Спасибо!
А если один компонент с smd перенести на верхнюю сторону? Т.е. с двухсторонней трассировкой, то как в этом случае поступать(оставив те же настройки падов)?

Re: Трассировщик TopoR.

Пн июн 29, 2020 11:56:44

Ну, ручная трассировка позволяет что угодно.
Для автоматической, наверное, надо изучать, что есть опорный, а что есть сигнальный слои и как-то взаимодействовать и пробовать варианты.
Можете подобную задачу озвучить на форуме Эремекса, но мне кажется, что они ответят, что в данном случае она просто бессмысленна: если компонент смд, находящийся на одном слое, должен связываться с компонентом дип, основная трассировка которого на другом слое, то какой смысл не делать отверстие стандартное металлизированое и с кп с двух сторон? ведь все равно придется создавать межслойные связи.

Re: Трассировщик TopoR.

Ср авг 26, 2020 08:26:26

Здравствуйте.
Баг или фитча, но когда я делаю область запрета на каждом контакте (с возможностью трассировки одного проводника между ними) - оно проводит проводник без отступа от КП или пихает по два проводника без отступа(обведено синим).
А на одном контакте оно вообще обвело его(обведено желтым).
Запрет делается для того, чтобы запретить автоматическую трассировку на верхней стороне от КП.


Добавлено after 2 minutes 30 seconds:
P.S.
Все отступы у меня 0.4mm стоят.]
Такое впечатление, что полигон "запрет" отменяет любые отступы.

Re: Трассировщик TopoR.

Ср авг 26, 2020 11:25:02

Вообще-то, область запрета на контакте запрещает и сам контакт, что нарушает логику и может выдать что-угодно. Желаемая цель выглядит, честно говоря, странной, и порождает лишние переходы, что делает плату менее надёжной

Re: Трассировщик TopoR.

Вс ноя 22, 2020 14:59:54

А кто подскажет по поведению TopoR-а.
Есть на плате такое место:
Я его вручную исправляю на:

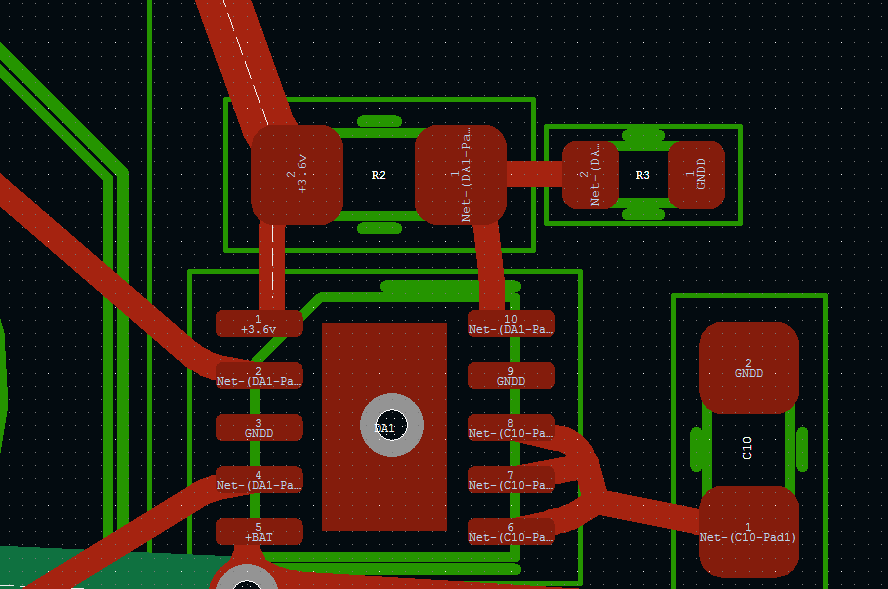

Нажимаю F5 (режим дуг или свободного угла) и TopoR возвращает положение дорожки к первоначальному виду полностью игнорируя правила (минимальный зазор между проводниками). Кажется, что здесь можно вручную подправить и зафиксировать, но такое же место есть и возле QFN корпуса, где несколько дорожек выходят из микросхемы и под углами расходятся по плате. Вышел из ситуации каким образом: вытащил из QFN дорожки небольшой длины и зафиксировал их. После чего TopoR стал адекватно соблюдать правила. Может, есть какой-то другой способ принуждения TopoR-а к соблюдению правил?

Кто-то заказывал в Китае платы из под TopoR? Есть какие-то нюансы при экспорте в Gerber? Из KiCAD заказывал - всё успешно.
Проблема в том, что TopoR никак не экспортирует в KiCAD металлизацию и криво переносит ПО.
Вложения
(36.14 KiB) Скачиваний: 861
(52.01 KiB) Скачиваний: 858

Re: Трассировщик TopoR.

Вс ноя 22, 2020 15:44:09

Подобные глюки встречаются. Решаются ручками.
Нюансы при экспорте в гербер - правильно указать, что в каком слое. Например, не указывать border в других слоях, кроме Border. Остальное - в соответствии с требованиями завода. Китай или Антарктида - не имеет никакого значения. Онлайн-вьюверы китайских заводов могут коряво отображать или не отображать вовсе - пофиг.
Вообще, для уверенности корректности файлов для производства, имеет смысл предварительно смотреть результат в Cam350

Re: Трассировщик TopoR.

Пн ноя 23, 2020 14:43:09

Нюансы при экспорте в гербер - правильно указать, что в каком слое.

Хм, из KiCAD в TopoR не переносится шелкография. Все очертания элементов в outline... Печаль.
