[zlodey34]

Люди помогите пожалуйста на скрип души! У меня последний тупой вопрос: Как в Диптрасе на чёрной заливке платы (то есть медь) написать белыми буквами (например маркировку клемм), чтоб они потом распечатались на листочке! Это для того чтоб потом маркировка протравилась, в медной заливке! Надеюсь вы меня поняли!? Потому что при предварительном просмотре разводки и последующей печати никаких белых букв на чёрной заливке платы Диптрас не выдаст! Видимо косяк программы! Что делать? И кто как с этим борется? А может я что то не так делаю, подскажите пожалуйста!

[Ruzik]

zlodey34
На этой странице.. Надписи

[serg_svd]

Это для того чтоб потом маркировка протравилась, в медной заливке!

А не умеет этого программа, к сожалению. Можно текст написать и перенести в слой дорожек. Тогда на заливке он будет виден, но по периметру его заливка обойдет.

[vasylll]

Как в Диптрасе на чёрной заливке платы (то есть медь) написать белыми буквами

http://radiokot.ru/forum/viewtopic.php? ... 3#p1830683

[zlodey34]

Ещё вопрос: подскажите где взять все библиотеки отечественных компонентов? Нарыл хороший сайт http://vinratel.at.ua/publ/biblioteka_d ... ioteki/4-1
Где чел сам их рисует, даже 3D модели есть, но проблема в том что они не все доступны к скачиванию, или я что не так делаю... Если есть такая библиотека скиньте сюда, уж больно красиво всё нарисовано!

[Oleg_M]

Товарищи, подскажите пожалуйста, где скачать вот ИМЕННО эту библиотеку для DipTrace:

И как найти ( буквенное обозначение) в среде Diprace клеммную колодку на печатную плату:

Спасибо.

[AlexFisher]

Это кто-то для себя делал Не все можно найти, кое-что полезно и самому сделать. Я такие клеммочки себе сам рисовал, но без 3д.

[RADAR62]

библиотеку для DipTrace:

http://vinratel.at.ua/publ/biblioteka_d ... 0/4-1-0-11

[Gurvinok]

Товарищи, подскажите пожалуйста, где скачать вот ИМЕННО эту библиотеку для DipTrace:

Это моя библиотека. Все 3D модели я выкладываю здесь.

[Ruzik]

На сколько я понял, ему не нужна 3D модель, вопрос был в том, как обозначается этот клеммник, поэтому фотку прикрепил.

Gurvinok
Самой библиотекой не поделитесь? (3D не нужно).. http://www.avrki.ru/articles/content/diptrace_4/

[Gurvinok]

Вот. Только там ГОСТом не пахнет.
У меня все руки не доходят стандартные УГО нарисовать.

[Ruzik]

Благодарю.

[Gurvinok]

Я тут наткнулся на один буржуйский ресурс, там народ 3D модели рисует. Качество просто супер. Моя мазня отдыхает. Вот его адрес.
Правда для скачивания нужно регистрироваться.

[agn]

У меня нескромный вопросик.
DipTrace позволяет односторонние платы разводить? Без особых "танцев с бубном"?
Детали и проволочные перемычки с одной стороны платы, все соединения с другой?
Для изготовления плат в домашних условиях
Двухстороннюю плату можно изготовить "на коленках", но с переходами всегда мучиться приходится...

[doubovitski]

Я тут наткнулся на один буржуйский ресурс, там народ 3D модели рисует. Качество просто супер. Моя мазня отдыхает. Вот его адрес.
Правда для скачивания нужно регистрироваться.

Уточните- это?-
3D-CNC

[fsem]

У меня нескромный вопросик.
DipTrace позволяет односторонние платы разводить? Без особых "танцев с бубном"?

Конечно, посмотри крайняя плата. И без перемычек.

В архиве файл платы и схема.

[Gurvinok]

Уточните- это?-
3D-CNC

Уточняю: Предоставленные 3D модели в основном в формате solidworks, step и stl Для DipTrace нужен формат wrl. Для этого берем солид и экспортируем в stl, либо его готовый берем, а потом импортируем в Wings 3D. А там разукрашиваем и экспортируем в wrl. Вот и все. И к тому же зачем для CNC модели радиодеталей? Их проще купить чем вырезать. Просто этот сайт забит разными 3D моделями, а я киваю только в сторону радиодеталей.

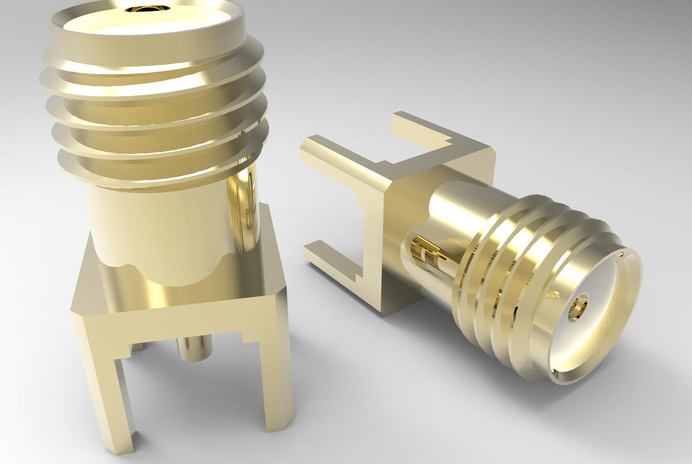

Вот для примера SMA разъем.

[agn]

Конечно, посмотри крайняя плата. И без перемычек.

Спасибо!
Я совсем немного "ковырялся" с DipTrace. Понял, что программа хорошая и совсем не сложная.
Буду осваивать.
Пока не разобрался, как заставить программу разводить плату только в одном слое. Это можно сделать только используя при трассировке Grid Router?

[Gurvinok]

Пока не разобрался, как заставить программу разводить плату только в одном слое.

"Настройки Автотрассировки" Снять галочку "Использовать все доступные слои" и в окошке "Количества слоев" поставить 1

[RADAR62]

Модели показанные на фото, сделанные на отлично, выставлен свет смотрится хорошо, интересно, как это будет в формате wrl.
Gurvinok даром скромничаете на Вашем сайте тоже красивые модели.
Будем учиться
На выходные по просьбе товарища пополнил библиотеку разъемов PBS серии xxxR,
1-40pin, компоненты-корпуса-3D. скачать
http://vinratel.at.ua/publ/biblioteka_d ... s/4-1-0-12
