Часы-радио на КА1016ХЛ1

[Anar65]

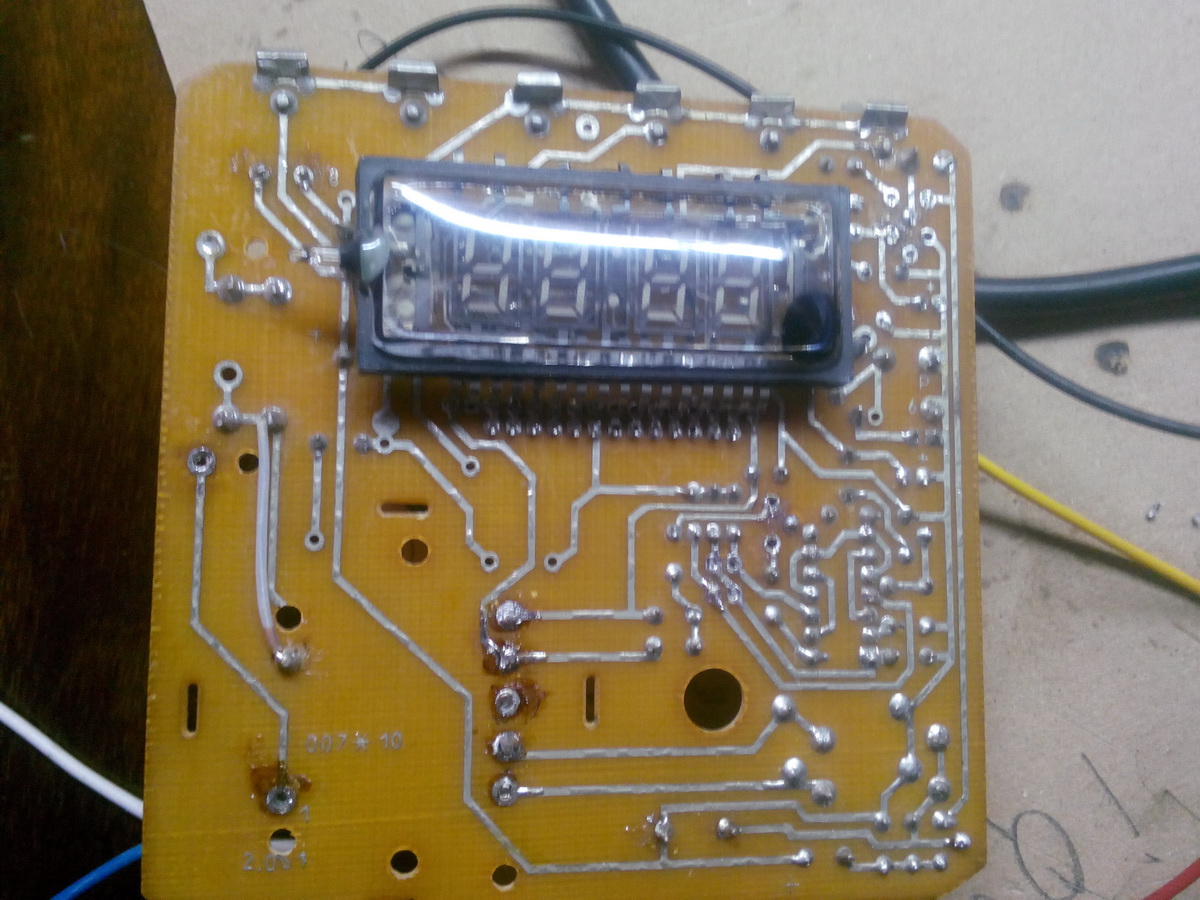

Помогите с поиском схемы на эти часики. Погуглив нашел много подобных, но нужна именно от этих часиков т.к. на плате отсутствуют некоторые элементы, а какие - не знаю.

Спойлер

Сюда перенес.
Также Вам нужно прочитать Правила форума.
http://radiokot.ru/forum/viewtopic.php?f=19&t=6538
Нарушение Правил форума п. 2.6
На первый раз исправил сам.
aen

[vovkmix]

Принципиальные схемы всё практически одинаковы. Микросхема и индикатор включаются по типовым схемам данным в справочниках. Принципиальные схемы можно посмотреть здесь https://yandex.ru/images/search?text=%D ... ask=1&lr=2
Монтажная у вас есть. Ведёте пальцем по монтажной от микросхемы по дорожке и сличаете со схемой. Удачи.

[AndTer]

Вроде валяются подобные часики. На какой ноге/где деталь отсутствует? Тогда можно посмотреть конкретно что стоит.
