Часы на люминесцентных индикаторах.

[sa-ta]

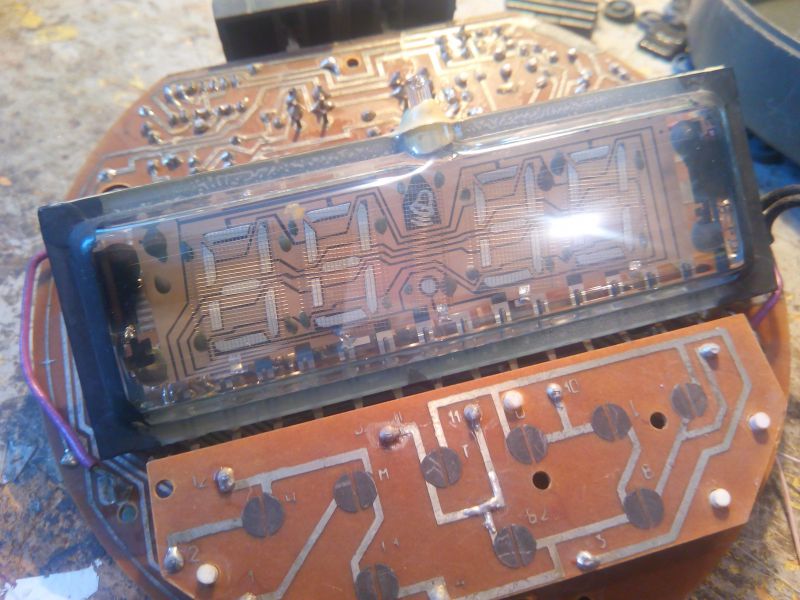

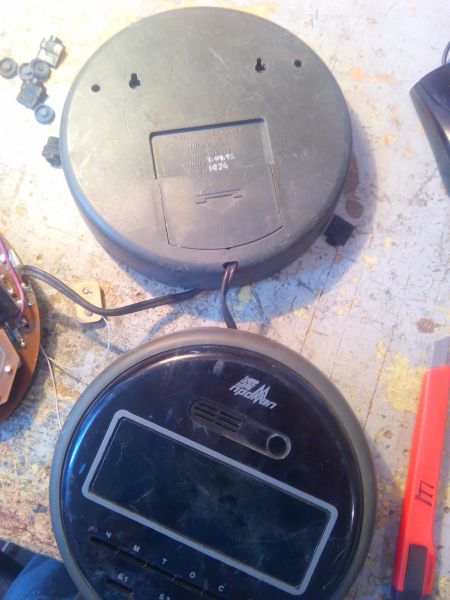

Подскажите пожалуйста, как определить исправность данного индикатора, и как его вообще подключить

скорее всего это ИЛЦ1-1/9

http://www.chipinfo.ru/literature/radio ... p49-1.html

[watchmaker]

Реально ли сейчас найти индикатор П-543? От электроники 7-21 с БОЛЬШИМИ цифрами (не путать с 7-21-01 с мелкими). Достались мне такие (1988 года, очень ранние!), поменял электролиты, всё идёт, но красные сегменты практически не видны, а зеленые все в полосочку от нитей накала...

[pcb432]

Наверное такой вопрос нужен в теме Куплю.

[_Dima_]

часы-будильник на накальниках ИВ16 и КА1035хл1 (уже собирал такие на макетке, вот сделал печатку)

Доброго времени суток! Меня заинтересовала Ваша конструкция часов, но инфы о ка1035хл1 как кот наплакал, собирал часы на ка1016хл1 но из-за малой длительности импульсов, поступающих на сегменты индикаторов, яркость оказалась очень мала. Как Вы решили эту проблему, или она не возникала? Просто я использовал ключи на транзисторах, и повышение напряжения питания на светодиодных индикаторах результата не принесло, и еще ведь не зря у ка1016хл1 питание на ВЛИ 40 в.

[V2200]

но инфы о ка1035хл1 как кот наплакал,

Вот данные по м/с с завода. Может пригодится информация кому-нибудь.
http://clip2net.com/s/3mxcL2F

[_Dima_]

Спасибо за документацию, редкая инфа, в справочнике Нефедова А.В уго микросхемы не показали, а о ка1016хл1 вообще не упоминается ,

[watchmaker]

Вопрос по 1016ХЛ1 и 1016ВИ1. Кто-нибудь знает, эти два чипа разрабатывались в одном месте или в разных? Вроде серия одна, а между ними ничего общего.

[АлександрЛ]

Вопрос по 1016ХЛ1 и 1016ВИ1.
Вроде серия одна, а между ними ничего общего.

А что, по- вашему есть общего, ну, допустим между микросхемами 155ЛА3 и 155ИЕ2, или 155ИД1? А ведь СЕРИЯ тоже одна... Или ещё- 580ВМ80 и 580ВВ55?

зы.. http://radiowiki.ru/index.php?title=%D0 ... u&page=345

[RoboC]

есть общего, ну, допустим между ...Или ещё- 580ВМ80 и 580ВВ55?

Оба экземпляра скопированы(основываются) с забугорных аналогов intel 8255а\Intel i8080A. Хм, как и та же 1016ВИ1.

Лазил в подвале и откопал вот такое.Когда то(очень давно) они стояли у меня на столе. Если индикатор жив, попробую выпросив барахло, сделать часы.

[korob]

Вроде серия одна, а между ними ничего общего.

Как ничего общего? Обе содержат как минимум : тактовый генератор, счетчики часов реального времени(не важно каким образом реализованных), "формирователь" динамической индикации, и выходы для ВЛИ. А Вы говорите - ничего. А отальное? Так ведь и разрабатывался многофункциональный таймер 1016ВИ1 с другой целью.

[Sergei Frolov]

А никто не пробовал расширить кол-во регистров в КР1016ВИ1?

[watchmaker]

А что, это возможно? Я видел подобные эксперименты только с калькуляторными чипами 745 серии.

[Sergei Frolov]

В доке описано расширение. Там по схеме видно, что регистр памяти замкнут в кольцо

[watchmaker]

Есть ли какие-нибудь регистры, которые подходят под этот чип по питанию и по логике?

[limboo]

Добрый день , народ помогите найти или ткните носом меня, где можно взять рабочий вариант схемы часов на ив-22 так как я не опытный радиолюбитель поэтому ищу подробную схему желательно со списком деталей необходимых для сборки и хотелось бы с использованием 6-ти индикаторов (чч мм сс ) с секундной индикацией, спасибо

[RoboC]

Схема для ИВ-22 ничем не отличается от схем для других семи сегментных индикаторов ИВ. Задача, лишь , получить нужное напряжение накала.
Но если Вас напрягает, даже, со схемы снять список деталей, то про переразвести под ИВ-22 плату спрашивать не буду .

[limboo]

Схема для ИВ-22 ничем не отличается от схем для других семи сегментных индикаторов ИВ. Задача, лишь , получить нужное напряжение накала.
Но если Вас напрягает, даже, со схемы снять список деталей, то про переразвести под ИВ-22 плату спрашивать не буду .

Вот именно что для меня такие задачи как получить нужное напряжение накала и др. являются сложными по этому я и прошу Вас мне помочь до уровня конструктора , снять список деталей для меня не является проблемой , была-б схема которую уже кто-то пере развел для меня зеленого

[Iggis]

limboo Ну что вы как маленький! Возьмите любую схему на ИВ-11 или ИВ-12, которая вам нравится (в этой теме, или тут, или нагуглите), и измените подключение выводов индикаторов на ИВ-22, согласно справочнику. Накал у них примерно одинаковый.
Делов то

UPD: Исправил ИН на ИВ, ошибся, сорри....

[АлександрЛ]

Возьмите любую схему на ИН-11 или ИН-12, которая вам нравится , и измените подключение выводов индикаторов на ИН-22,

Наверное, вы всё- таки имели ввиду ИВ-11, ИВ-12 и ИВ-22?

[Aheir]

Коллеги, доброго дня)
Не совсем в тему, но кто-нибудь что-нибудь знает про индикатор ИЛГ70-320х160 ? Графический ВЛИ. Вроде из свежих, а инфы не могу найти. Или туплю. Заранее благодарю...
